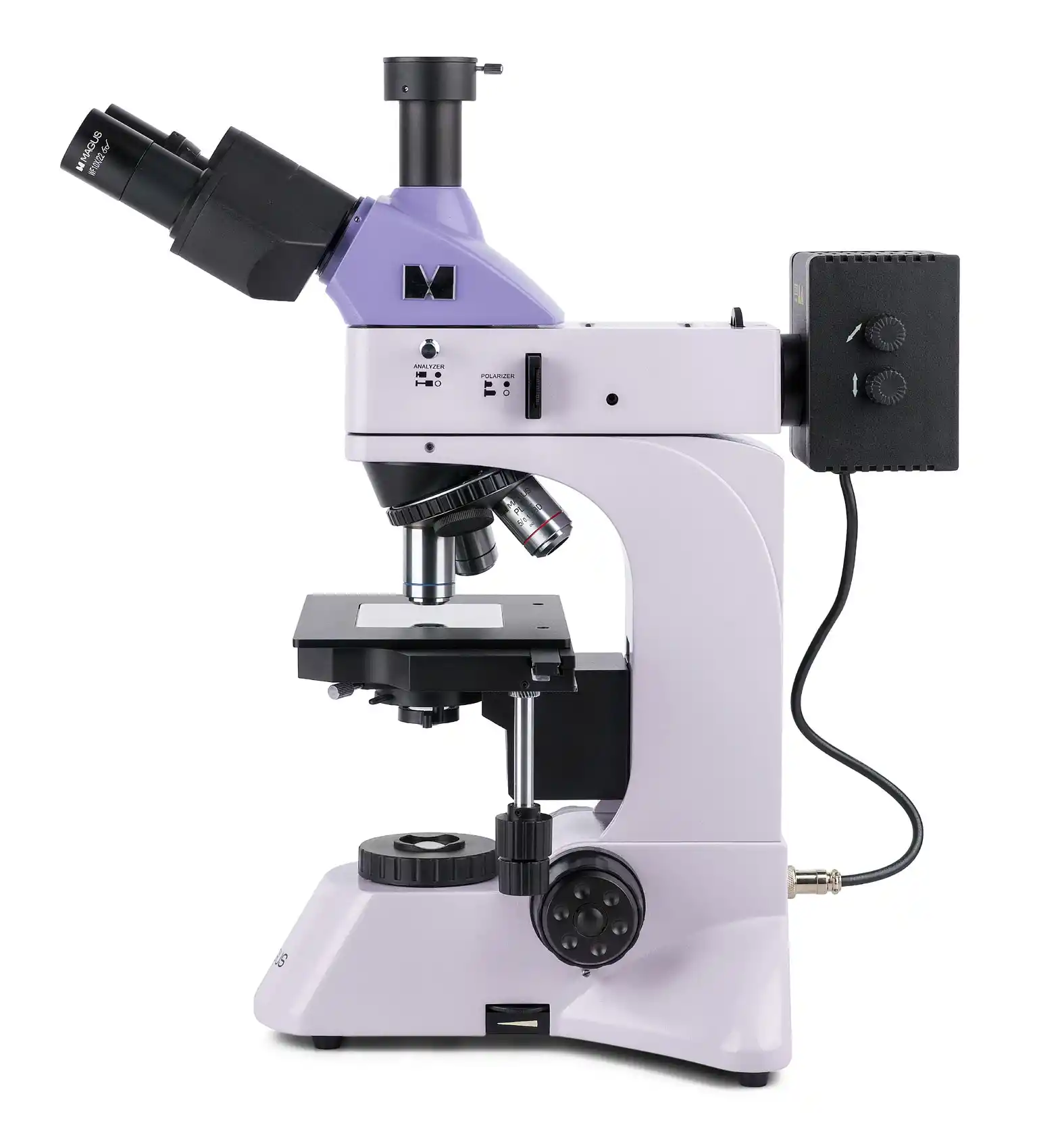

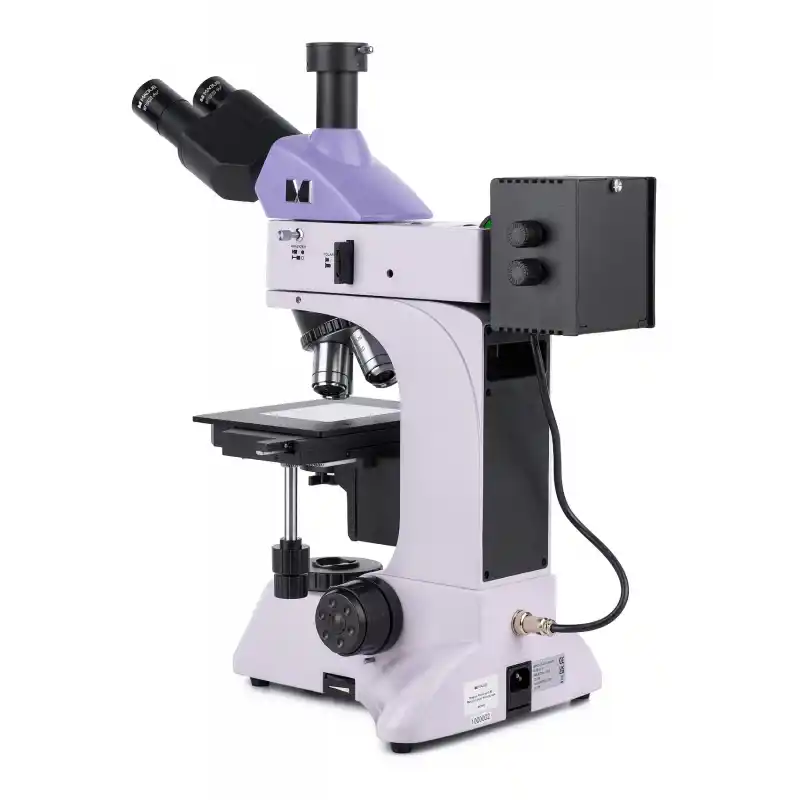

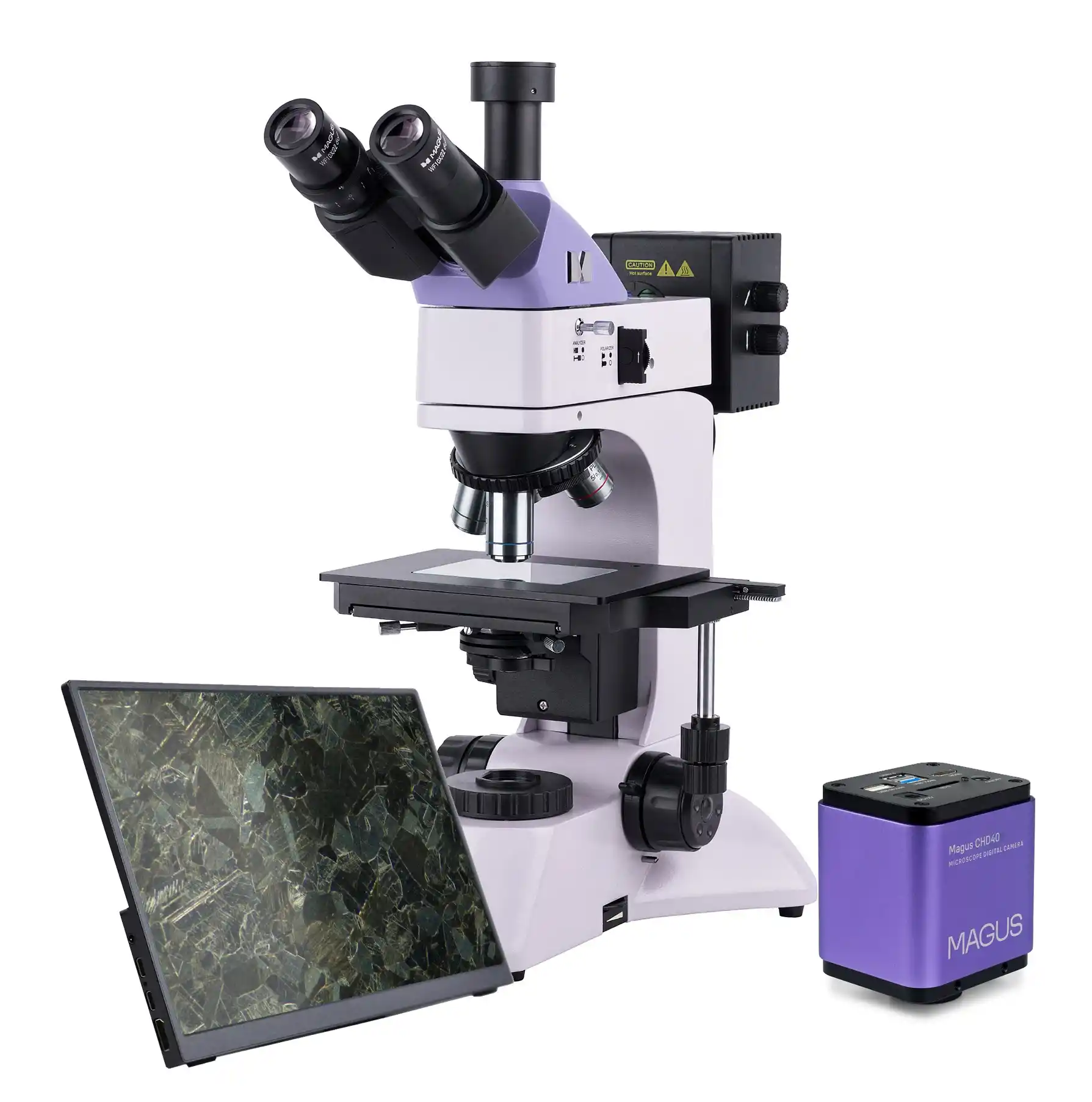

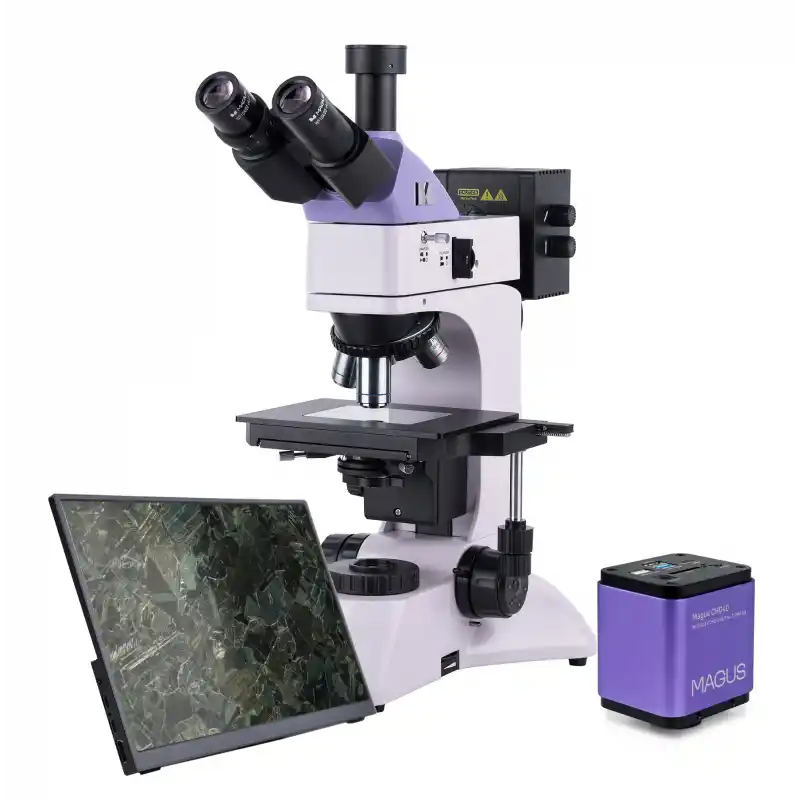

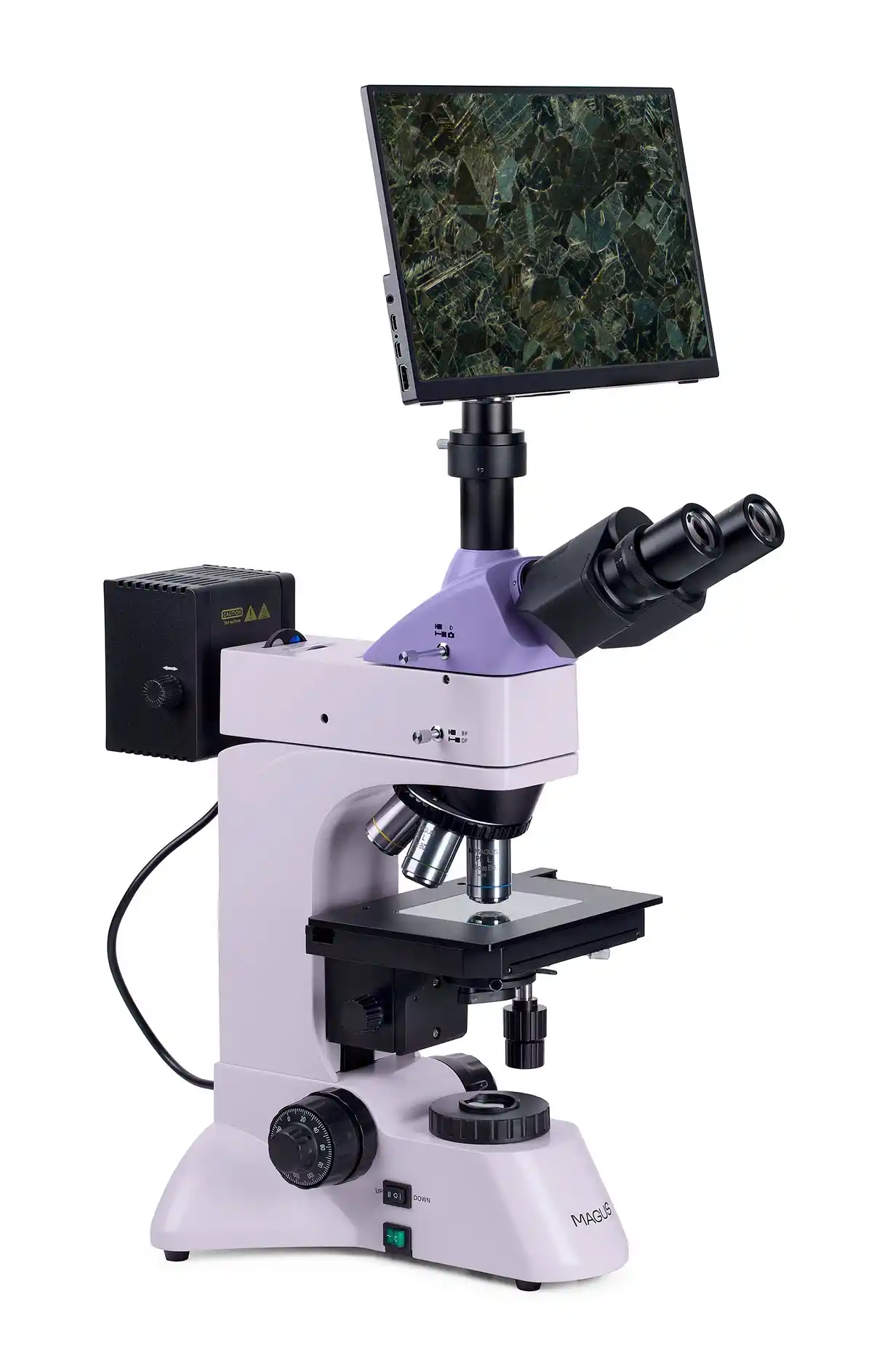

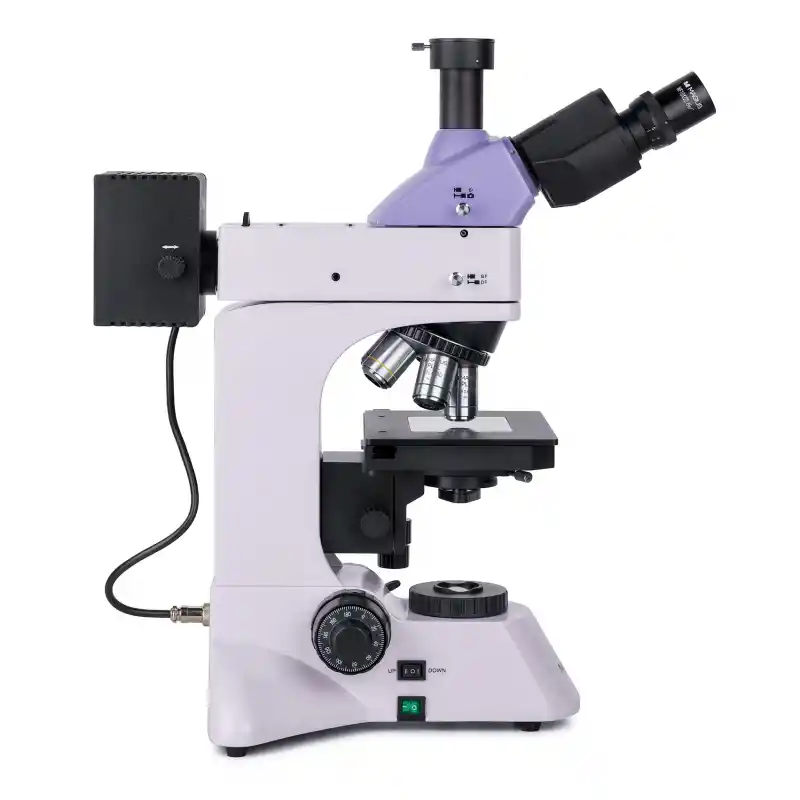

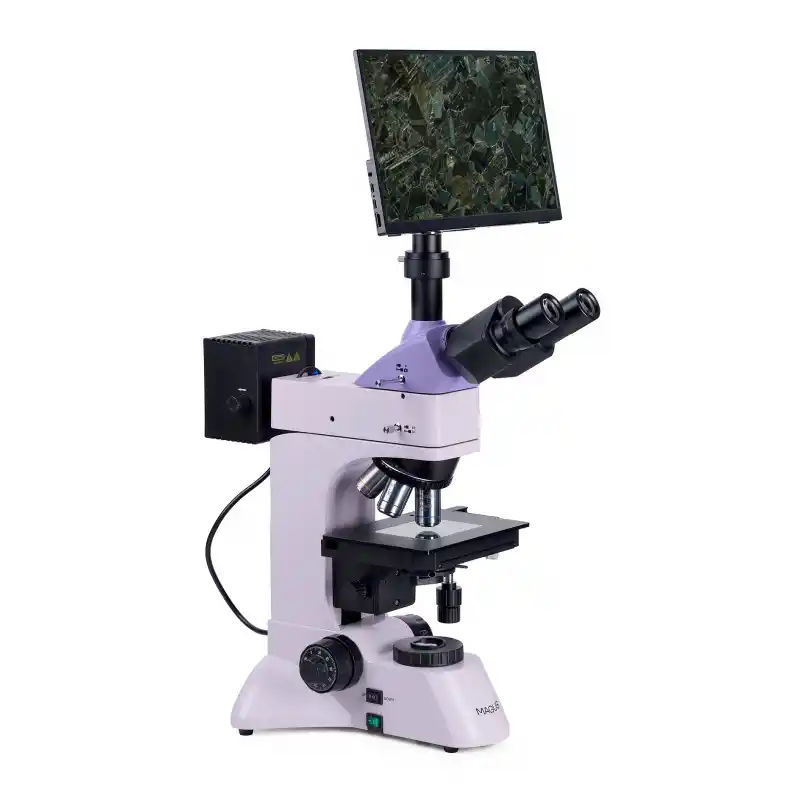

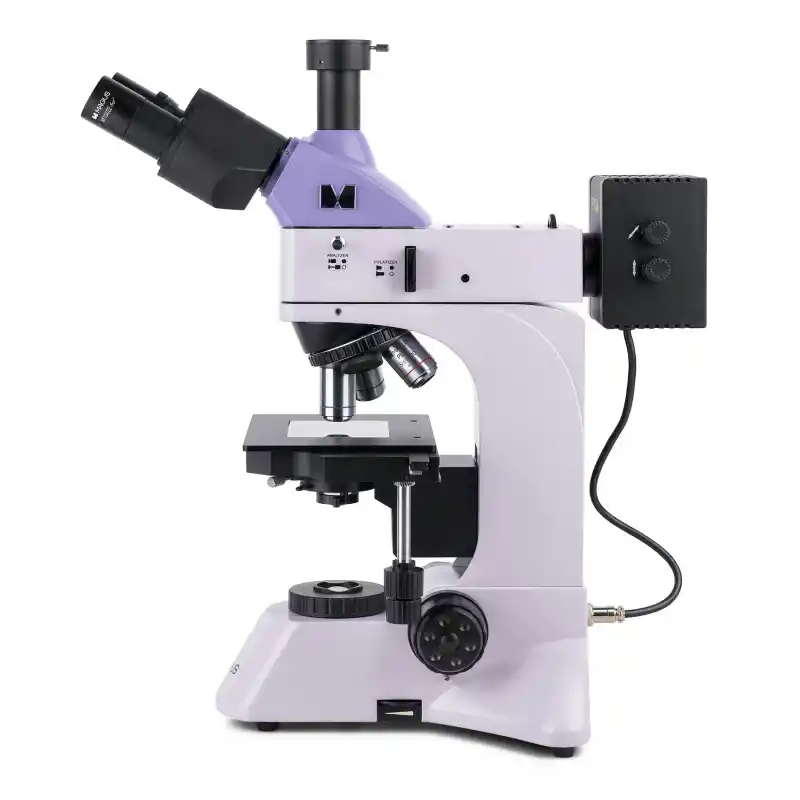

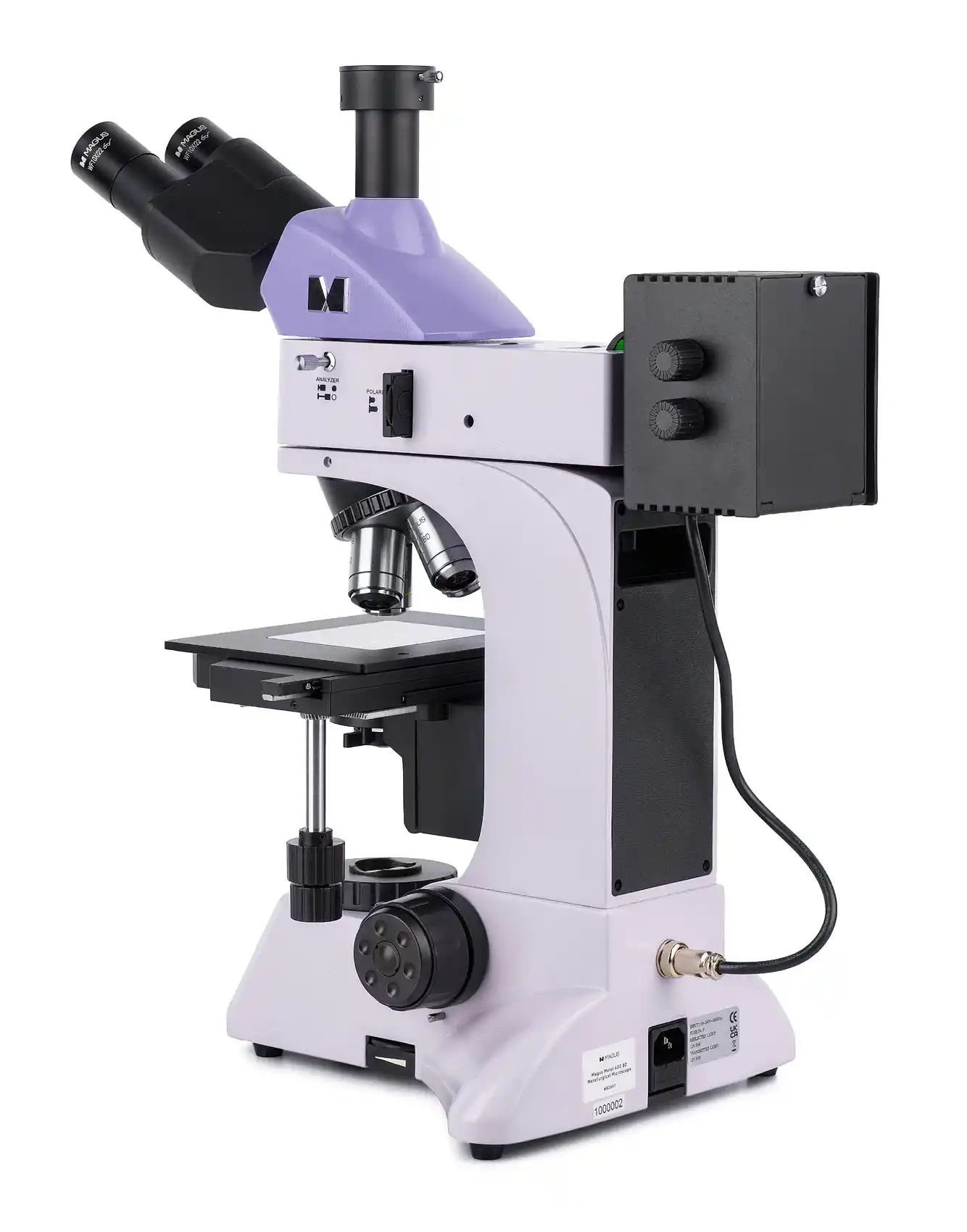

MAGUS Metal D600 BD LCD Metalurji Dijital Mikroskobu, parlak alan, karanlık alan ve polarizasyon mikroskopi tekniklerini kullanarak yansıtmalı ışıktaki nesneleri incelemek için tasarlanmıştır. Bu mikroskop, metal ve yarı iletken örneklerin yanı sıra yüksek yansıtıcılığa sahip diğer düz ve cilalı örnekleri incelemek için kullanılır. Geçirimli ışıkta, ince filmler ve filtrelerde tutulan partiküller gibi yarı saydam örnekleri inceleyebilirsiniz. Mikroskop, metalurji ve makine mühendisliği endüstrilerinde, mühendislik ve kalite kontrol laboratuvarlarında ve ayrıca teknik üniversitelerde kullanılabilir.
Dijital kamera

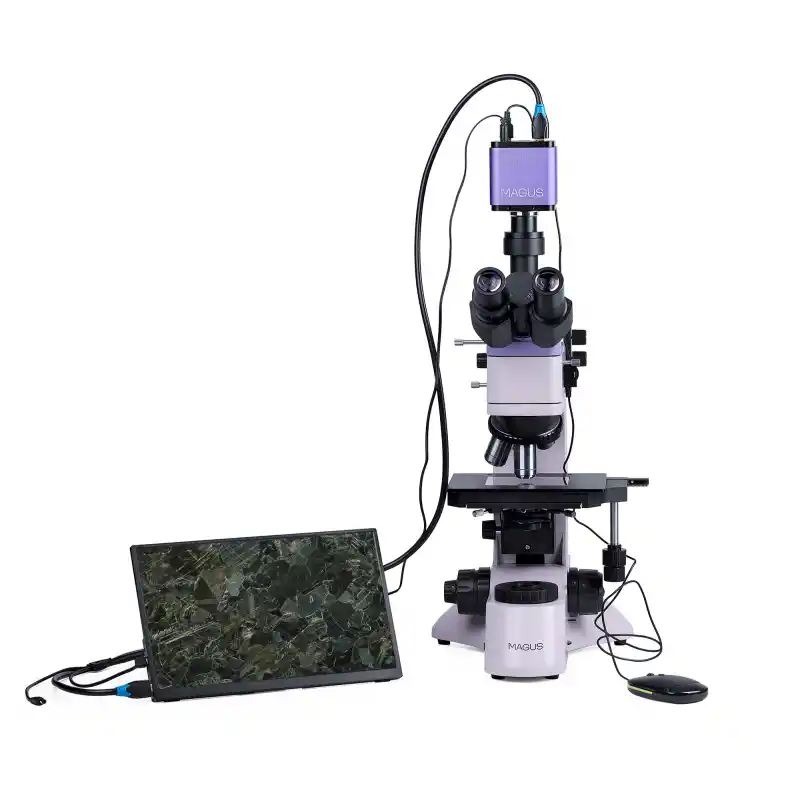

MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör

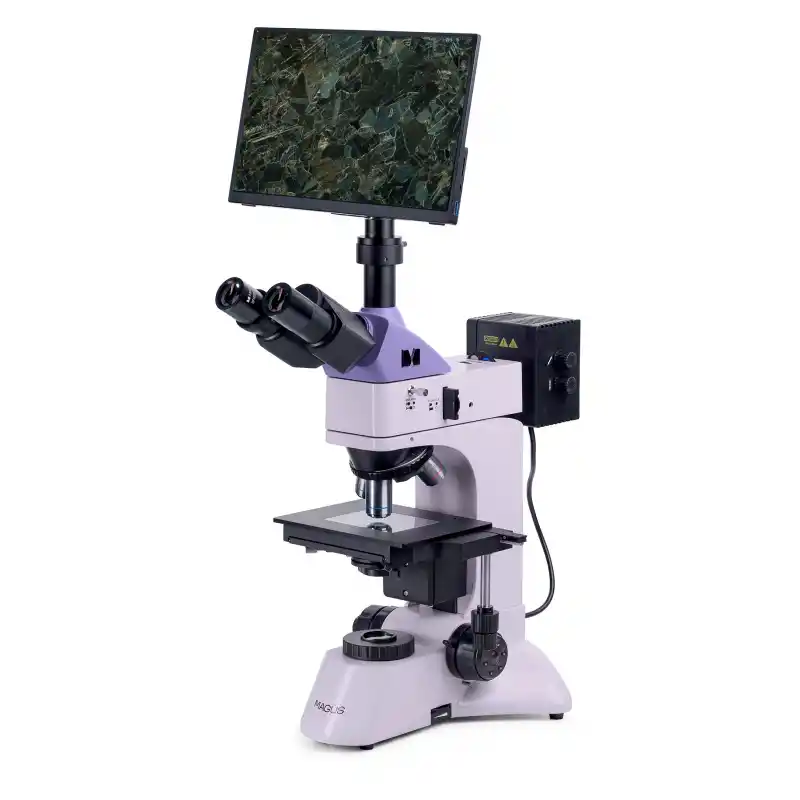

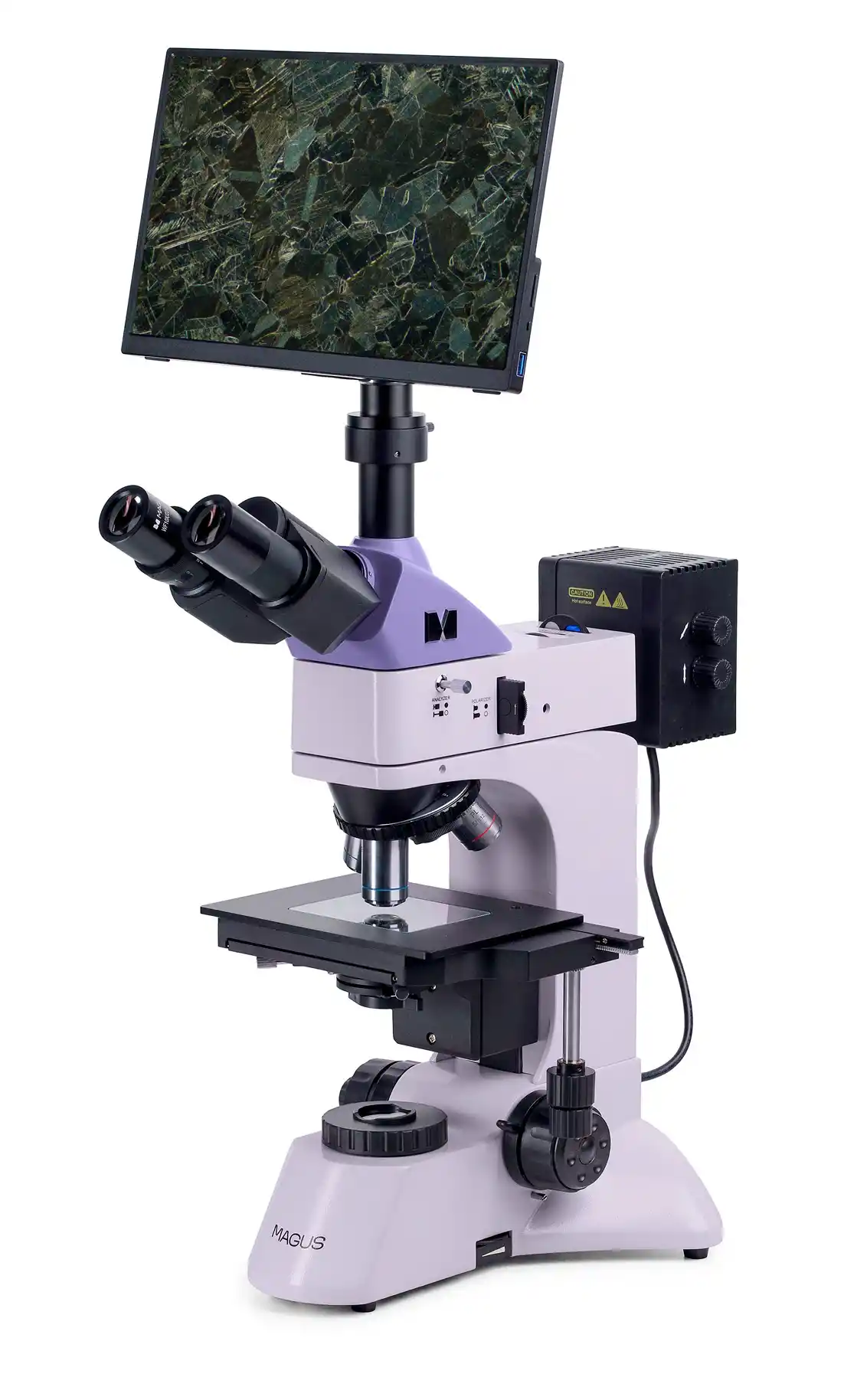

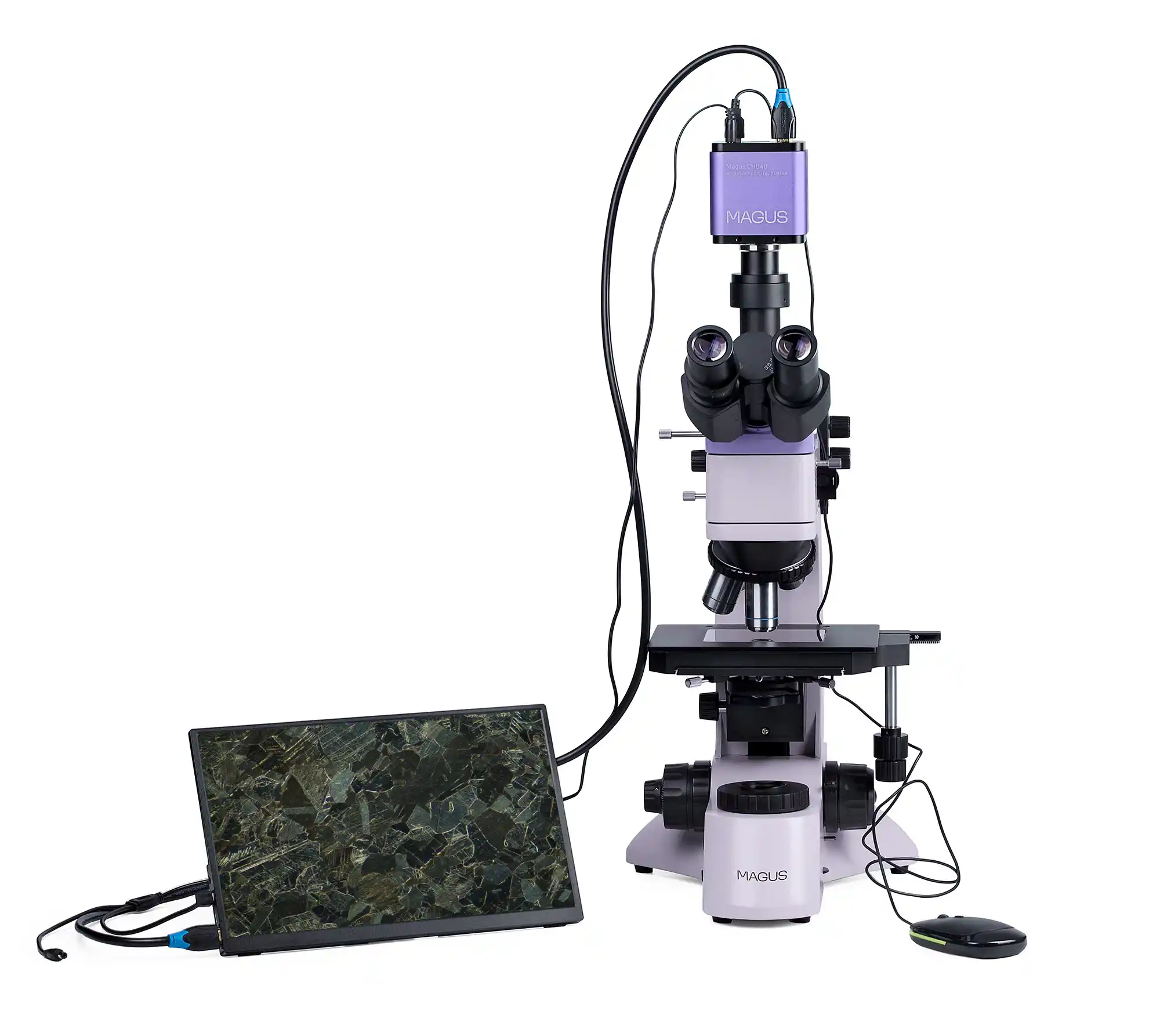

MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır.Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler.Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz.Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar

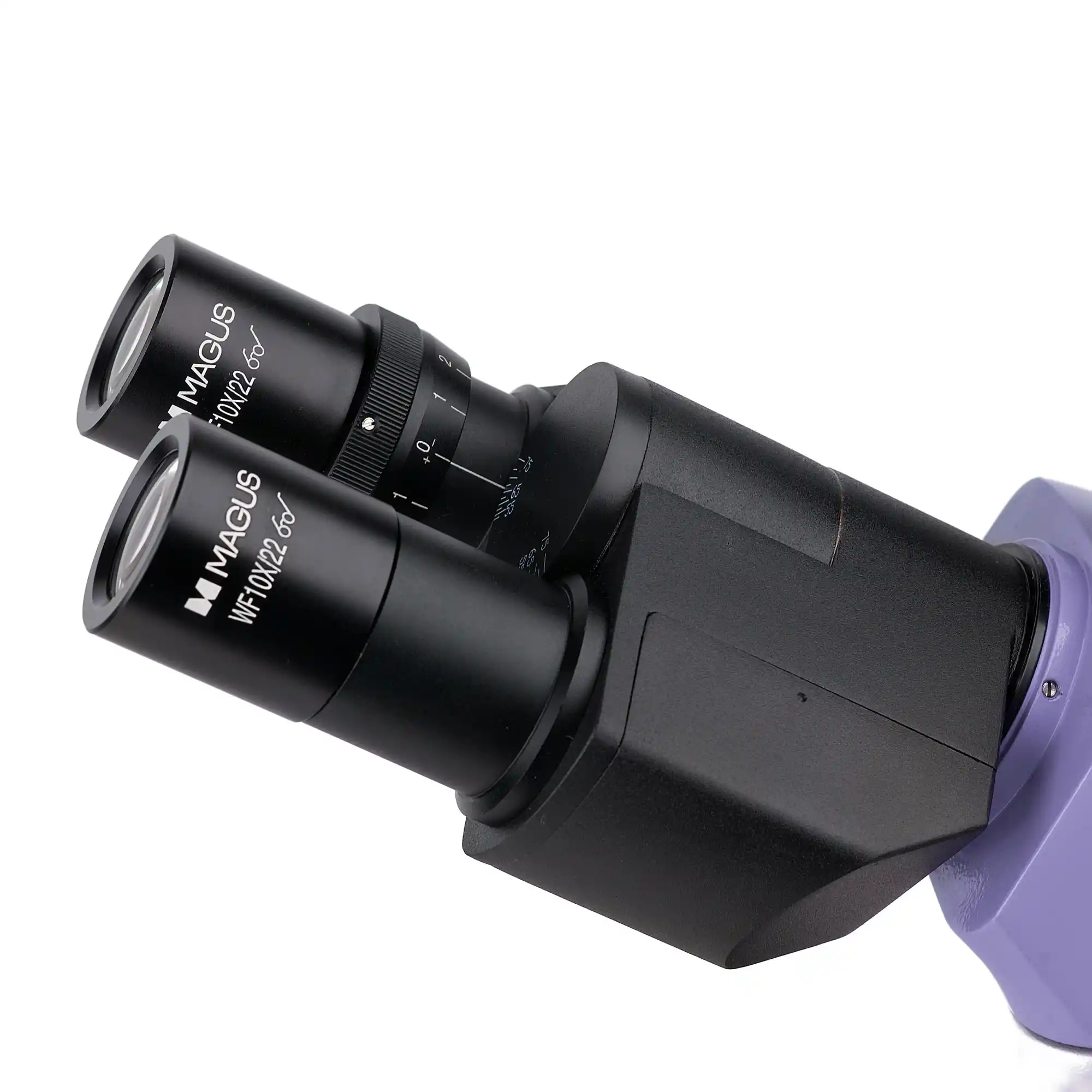

Trinoküler başlıkta dijital kameranın takıldığı bir trinoküler tüp bulunur. Işın ayırıcı, ışığı kameraya yönlendirir; iki konum mevcuttur: 100:0 ve 0:100. Işın demeti göz merceklerine ya da trinoküler tüpe kadar gider. Diyopter ayar halkası sol göz merceği üzerindedir.

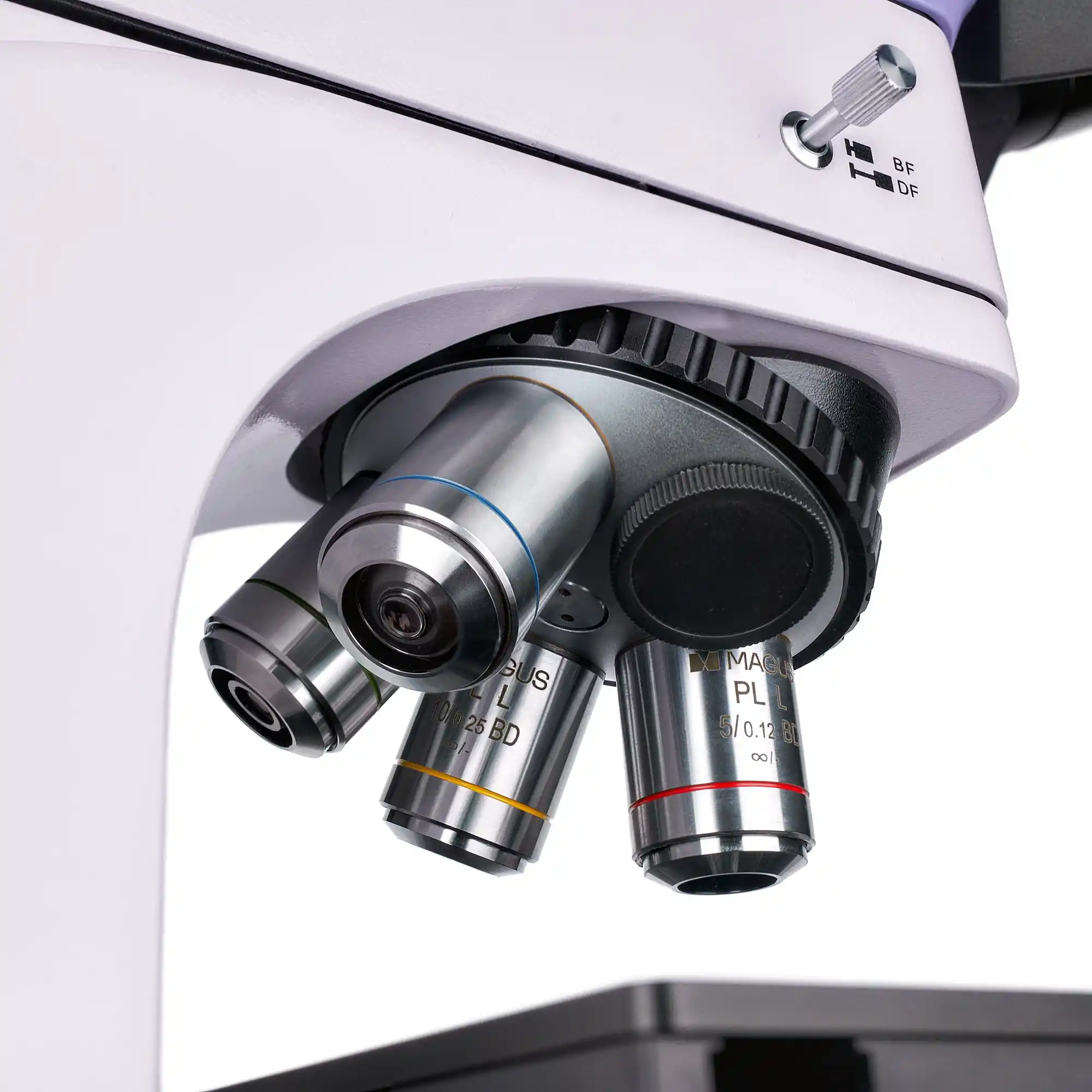

Temel konfigürasyonda mikroskobun büyütme oranı 50–400x'tir. Ek objektifler ve göz mercekleri büyütme aralığını artıracaktır. Mikroskopta, parlak alan ve karanlık alan mikroskopi teknikleri için uzun çalışma mesafesine sahip plan akromatik objektifler kullanılmaktadır. Döner burun parçasında objektiflerin takılması için beş yuva bulunmaktadır; dört objektif dahildir ve biri isteğe bağlıdır. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma

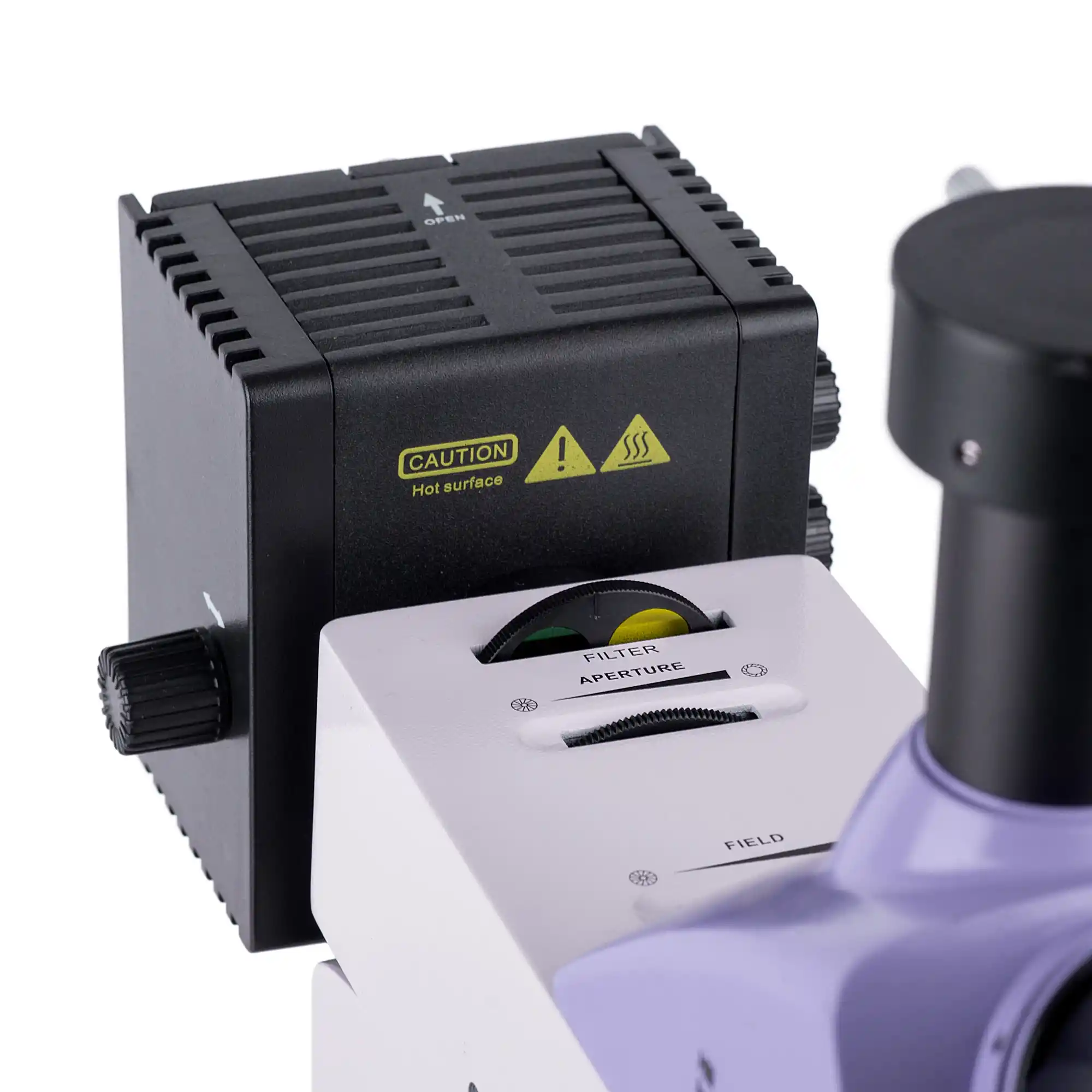

Aydınlatmada uzun süreli çalışmalarda bile göz yorgunluğuna neden olmayan sıcak halojen lambalar kullanılmıştır. Geçirimli ışık aydınlatıcının gücü 30 W, yansıtmalı ışık aydınlatıcının gücü ise 50 W olup, karanlık alan mikroskopisi kullanılarak konforlu çalışma sağlar.

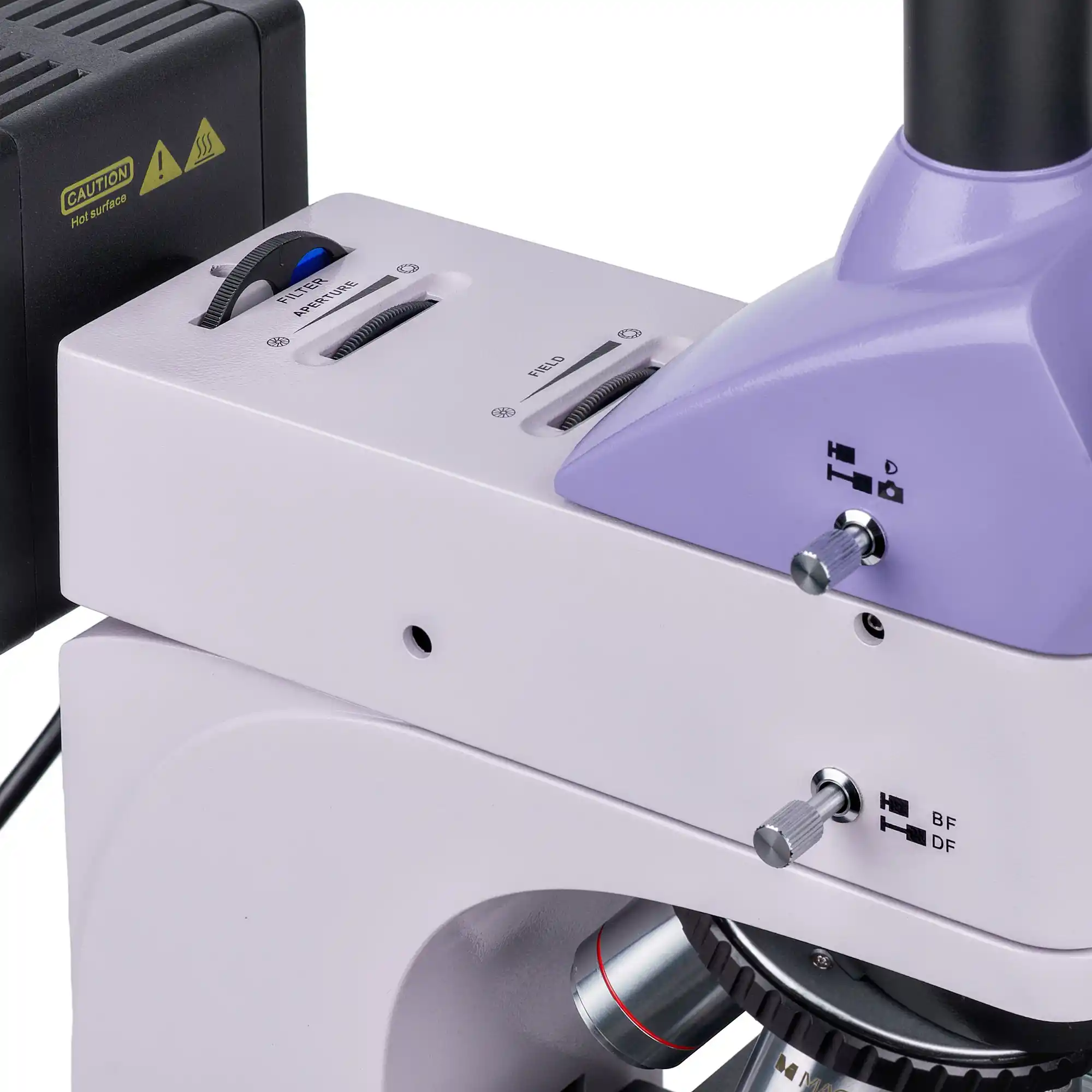

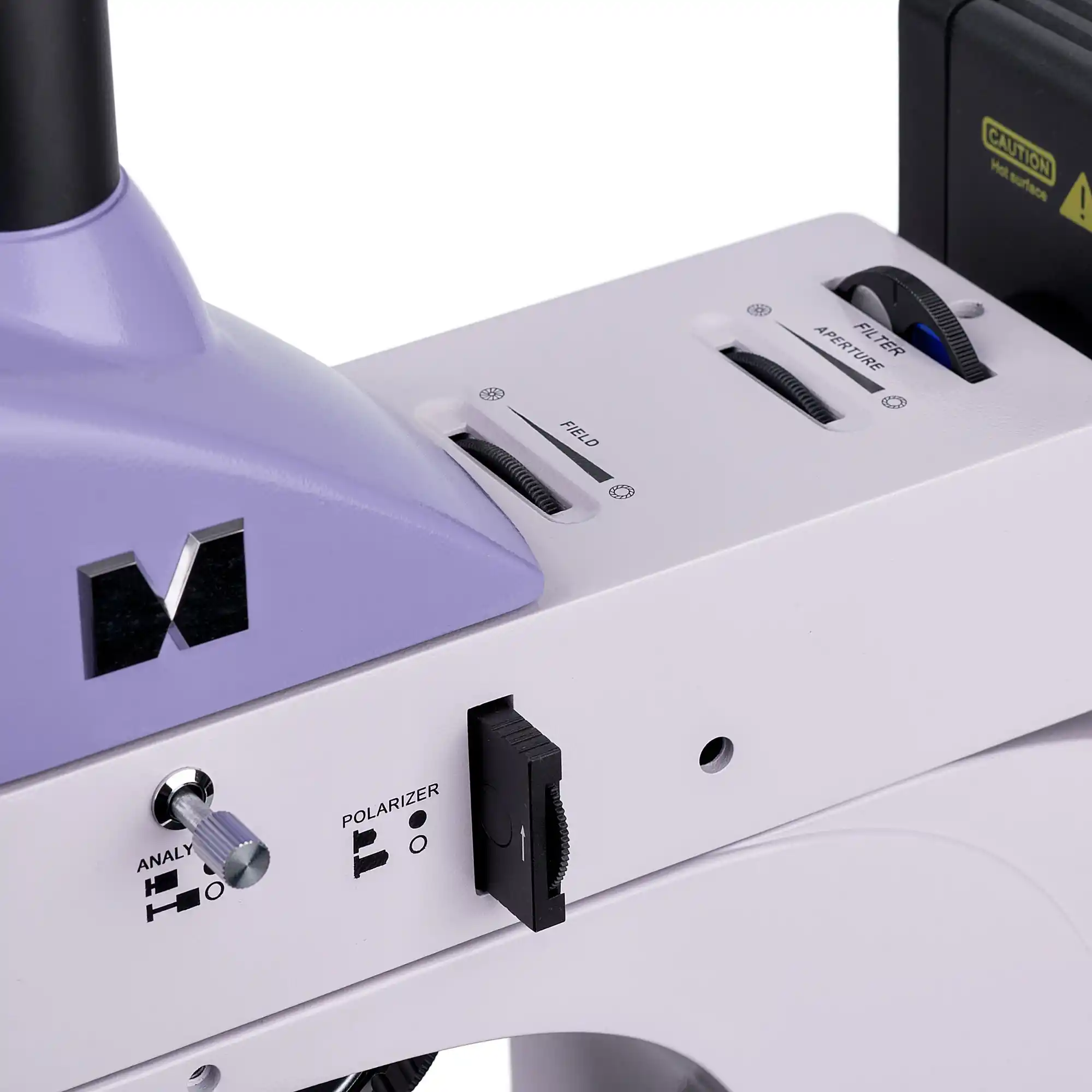

Yansıtmalı ışık aydınlatma sistemi şunları içerir: bir karanlık alan cihazı, polarizasyon cihazı, Köhler aydınlatma yöntemi için merkezi ayarlanabilir alan ve açıklık diyaframları ve renk filtreleri. Işık kaynağı da ortalanabilir.

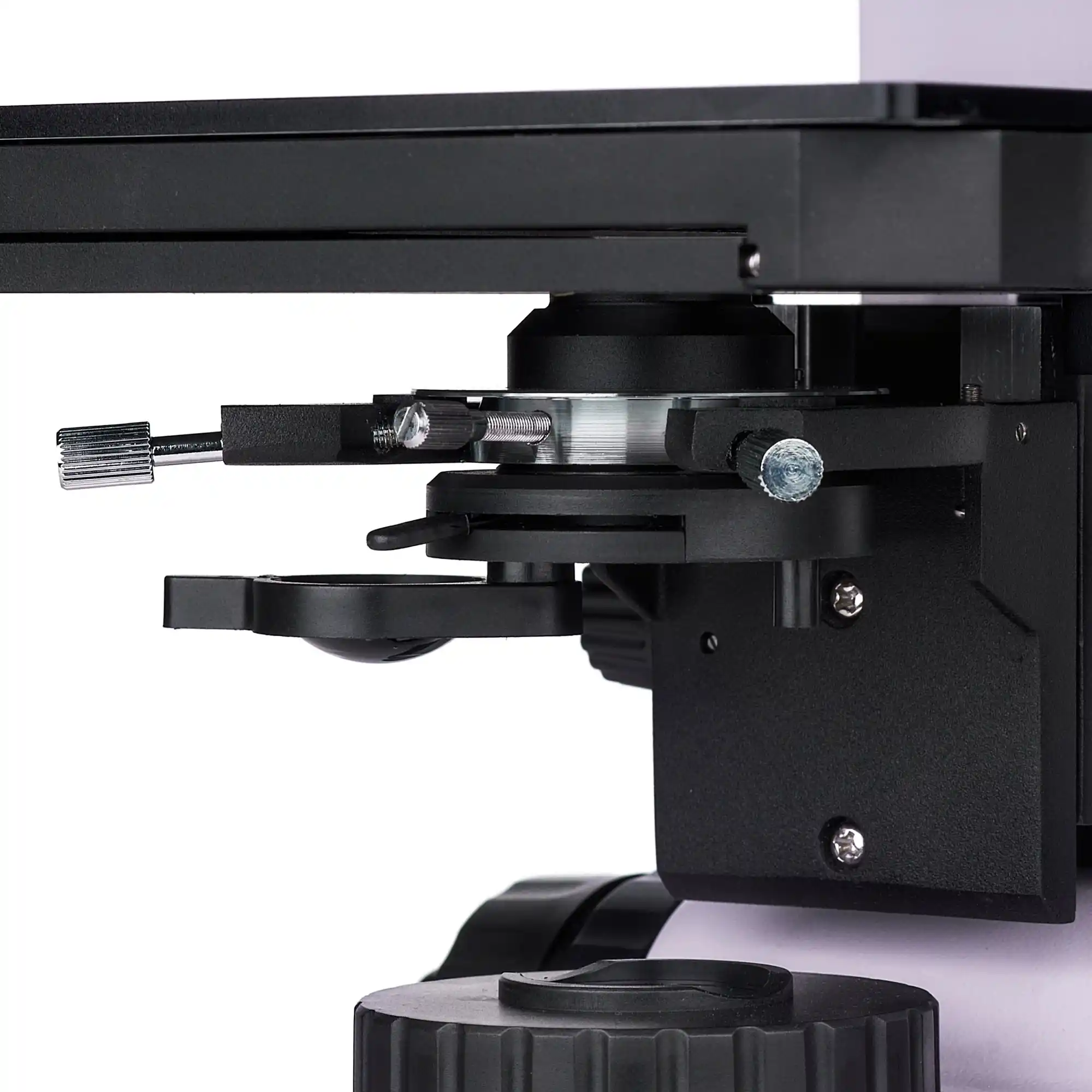

Geçirimli ışık aydınlatma sistemi şunları içerir: düşük büyütmeli objektifler için aşağı açılır mercekli bir kondansatör ve Köhler yöntemi için bir açıklık ve alan diyaframı.
Nesne tablası ve odaklama mekanizması

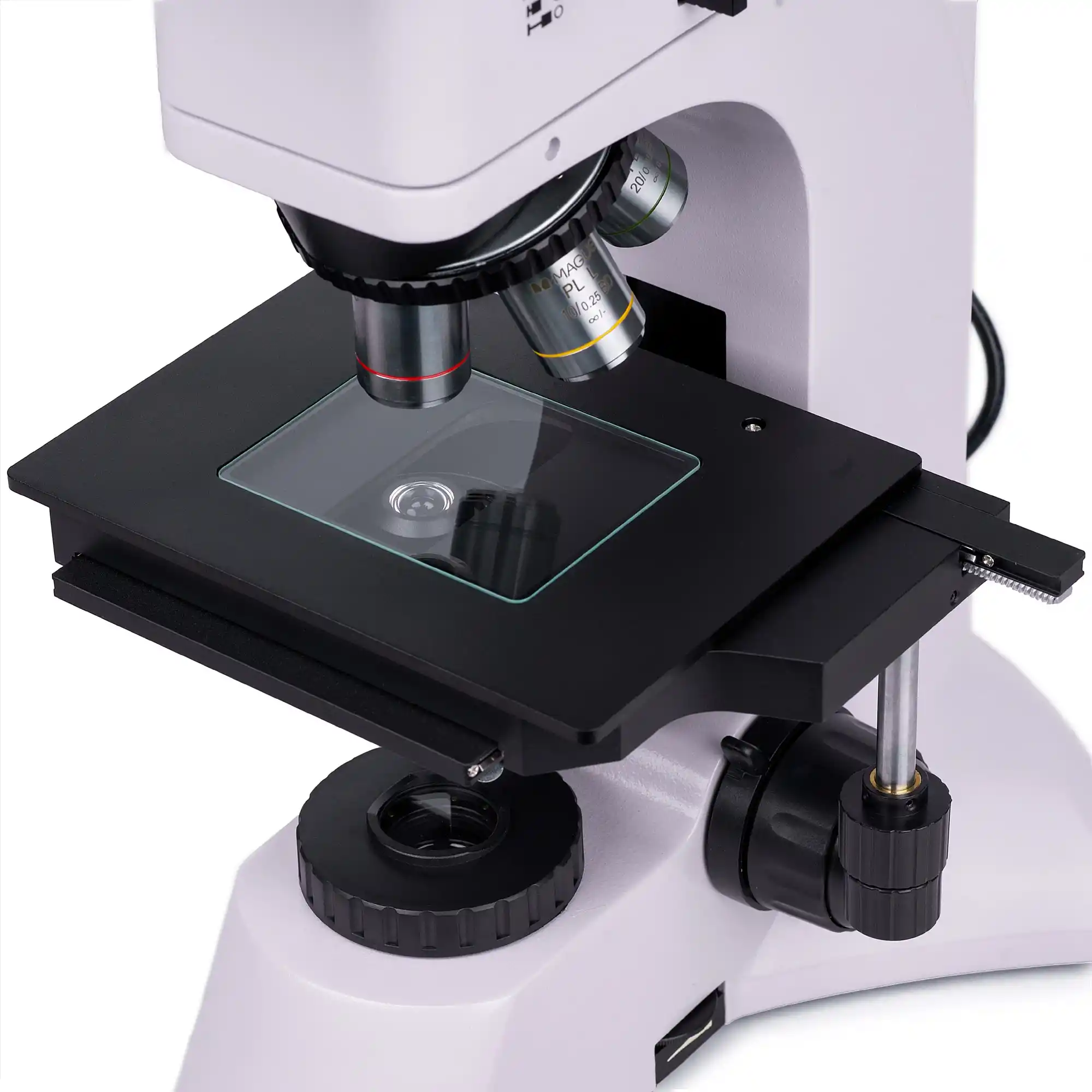

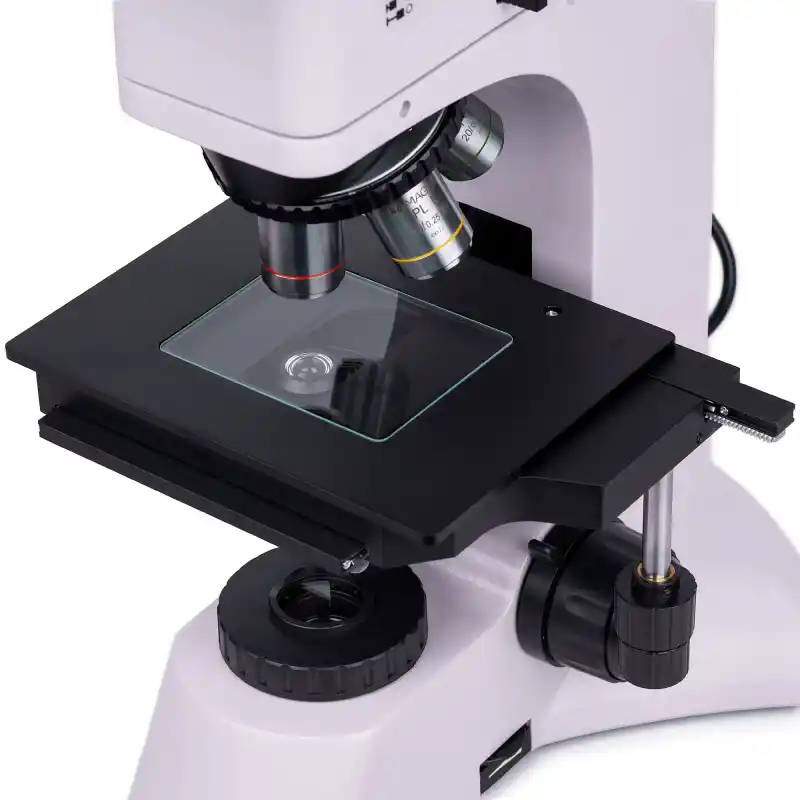

Örnek, iki eksen boyunca nesne tablasıyla hareket eder. İncelenen örneğin yüksekliği 20 mm'yi geçmemelidir. Yarı saydam örneklerle çalışmak için masanın şeffaf bir cam levhası vardır.
Odaklama, mikroskobun alt kısmında her iki tarafta bulunan koaksiyel kaba ve ince odaklama düğmeleriyle ayarlanır. Bu, gözlemcinin ellerini havada tutmak yerine serbestçe masanın üzerine koymasına olanak verir. Kaba odaklama mekanizmasının sağda bir kilit düğmesi ve solda gerilim ayarı vardır.
Aksesuarlar
MAGUS Metal 600 BD mikroskobuyla uyumlu aksesuar yelpazesi şunları içerir: parlak alan ve karanlık alan için uzun çalışma mesafeli objektifler, göz mercekleri, kalibrasyon lamları ve dijital kameralar.
Mikroskopun önemli özellikleri:
- Parlak alan, karanlık alan ve polarizasyon mikroskopi teknikleri kullanılarak yansıtmalı ışıkta 20 mm'ye kadar opak düz cilalı örneklerin gözlemlenmesi
- Geçirimli ışıkta yarı saydam örneklerin gözlemlenmesi
- Dijital kamera montajı için trinoküler tüp ve iki konumlu (100:0 ve 0:100) ışın ayırıcı
- Uzun bir çalışma mesafesine sahip plan akromatik objektifler; BD hem aydınlık hem de karanlık alan anlamına gelir
- Geçirimli ışık aydınlatıcı – 30 W halojen ampul, yansıtmalı ışık aydınlatıcı – 50 W halojen ampül, karanlık alan mikroskopisi kullanılarak rahat çalışma sağlar
- Işık kaynağı, alan ve açıklık diyaframlarını ortalama seçeneği ile Köhler aydınlatması (yansıtmalı ışık); renk filtreleri
- Merkezlenebilir ve yüksekliği ayarlanabilir Abbe kondansatörlü Köhler aydınlatması (geçirimli ışık), düşük büyütmeli objektifler için aşağı açılır kondansatör merceği
- Tamamen uyumlu çok çeşitli göz mercekleri ve objektifler
Kameranın önemli özellikleri:
- Kamera, bir bilgisayara bağlanmadan ve HDMI arayüzü aracılığıyla bağımsız olarak çalışır. Wi-Fi ve USB 3.0 arayüzü aracılığıyla bir bilgisayara bağlanabilir.
- Monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçiş
- Hareketli nesneleri gözlemlemek, video kaydetmek ve örneği sarsıntı veya gecikme olmadan hareket ettirmek için 30 fps
- SONY Exmor/Starvis renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz.
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım

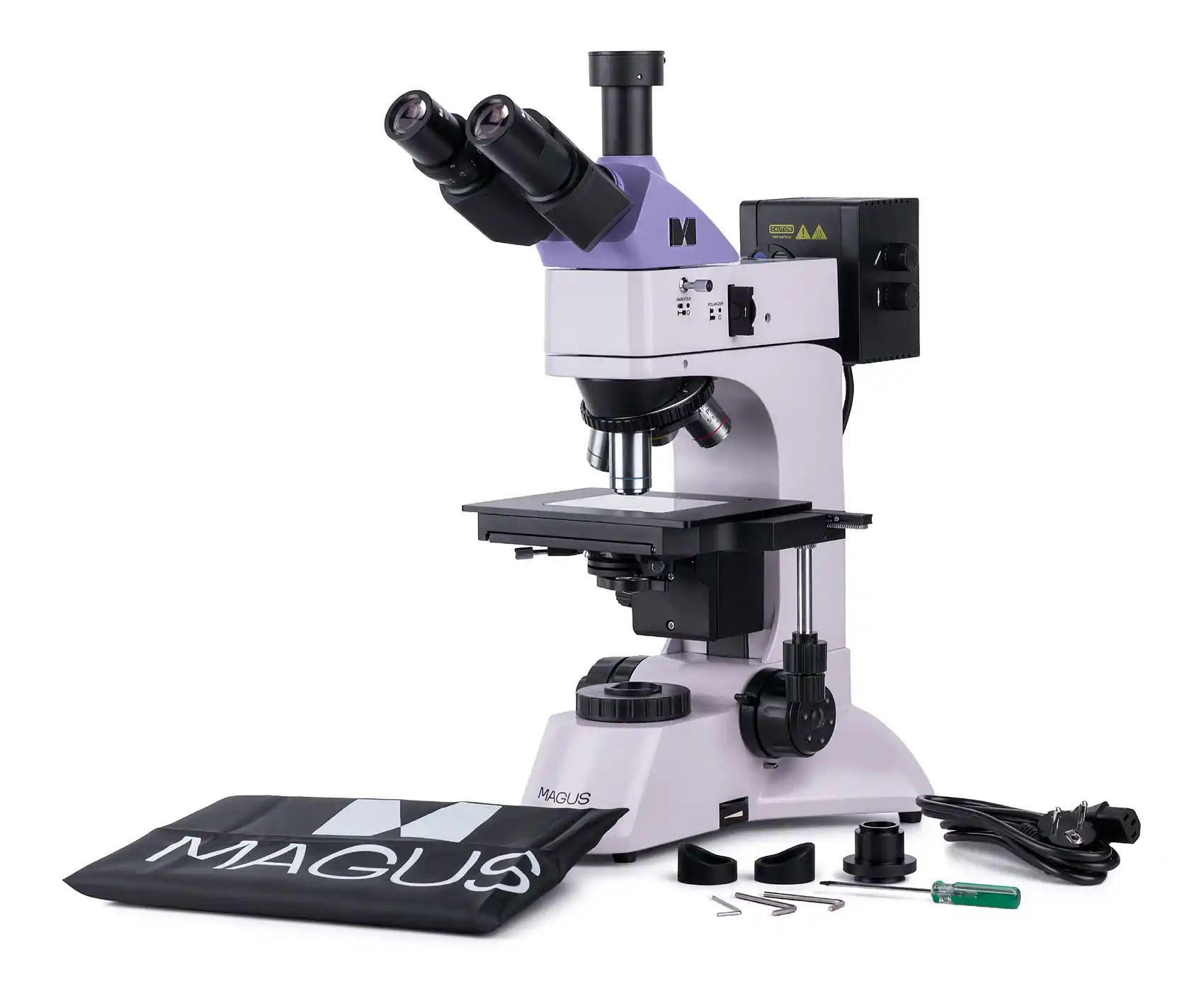

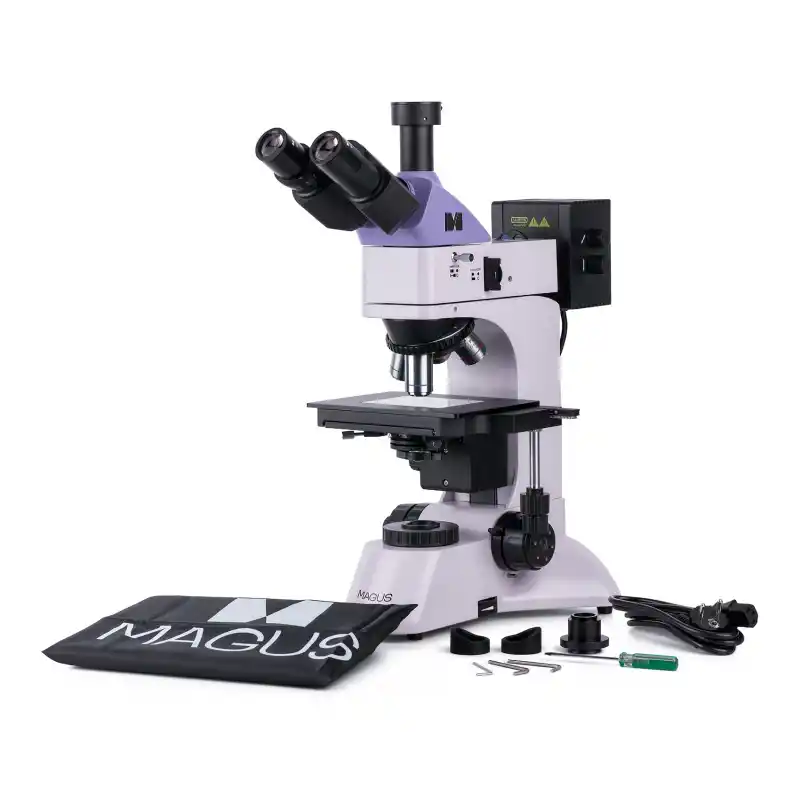

Kit içeriği:
- MAGUS CHD40 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 3.0 kablosu (1,5 m), USB fare, 32 GB SD bellek kartı, USB Wi-Fi adaptörü (2 adet), AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD40 LCD Monitör
- Güç girişli taban, geçirimli ışık kaynağı ve kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 BD ÇM 9,7 mm
- Sonsuz plan akromatik objektif: PL L10x/0,25 BD ÇM 9,3 mm
- Sonsuz plan akromatik objektif: PL L20x/0,40 BD ÇM 7,2 mm
- Sonsuz plan akromatik objektif: PL L40x/0,60 BD ÇM 3,0 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Şeffaf nesne tablası levhası
- C-mount adaptör 1x
- Altıgen anahtar
- AC güç kablosu
- Yansıtmalı ışık aydınlatıcı güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L50х/0,70 BD ÇM 2,5 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 BD ÇM: 1,9 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 BD ÇM: 0,8 mm
- Sonsuz plan akromatik objektif: PL L100х/0,85 (kuru) BD ÇM: 0,4 mm
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018317 |
| Paket boyutu (UxGxY) | 35x30x75 cm |
| Nakliye Ağırlığı | 17.25 kg |
| Sınırlayıcı | MAGUS Metal 600 BD Metalurji Mikroskobu |
| Tip | metalurji, ışık/optik |
| Mikroskop başlığı türü | dijital ekran/PC monitörü, üç gözlü |
| Başlık | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 400 |
| Büyütme aralığı | 200x–800x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; ortak odak yüksekliği 45 mm (*isteğe bağlı: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 210x140 |
| Lamel yuvası hareket aralığı, mm | 75/50 |
| Lamel yuvası özellikleri | cam levhalı iki eksenli mekanik nesne tablası |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | geçirimli ışık: merkezi ayarlanabilir ve yüksekliği ayarlanabilir Abbe kondansatör, NA 1,25, ayarlanabilir açıklık diyaframı ve aşağı açılır mercek ile kilitleme vidaları |
| Diyafram | geçirimli ve yansıtmalı ışık: dahili açıklık ve alan diyaframları |
| Odak | koaksiyel, kaba odaklama (25 mm, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | karanlık alan cihazı, yerleşik analizör ve çıkarılabilir polarizör |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | çift |
| Araştırma yöntemi | karanlık alan, parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Ağırlık, kg | 11 |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | HDMI 1,4, USB 3.0, Wi-Fi |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, Wi-Fi adaptörü (USB), flash bellek (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,014 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
