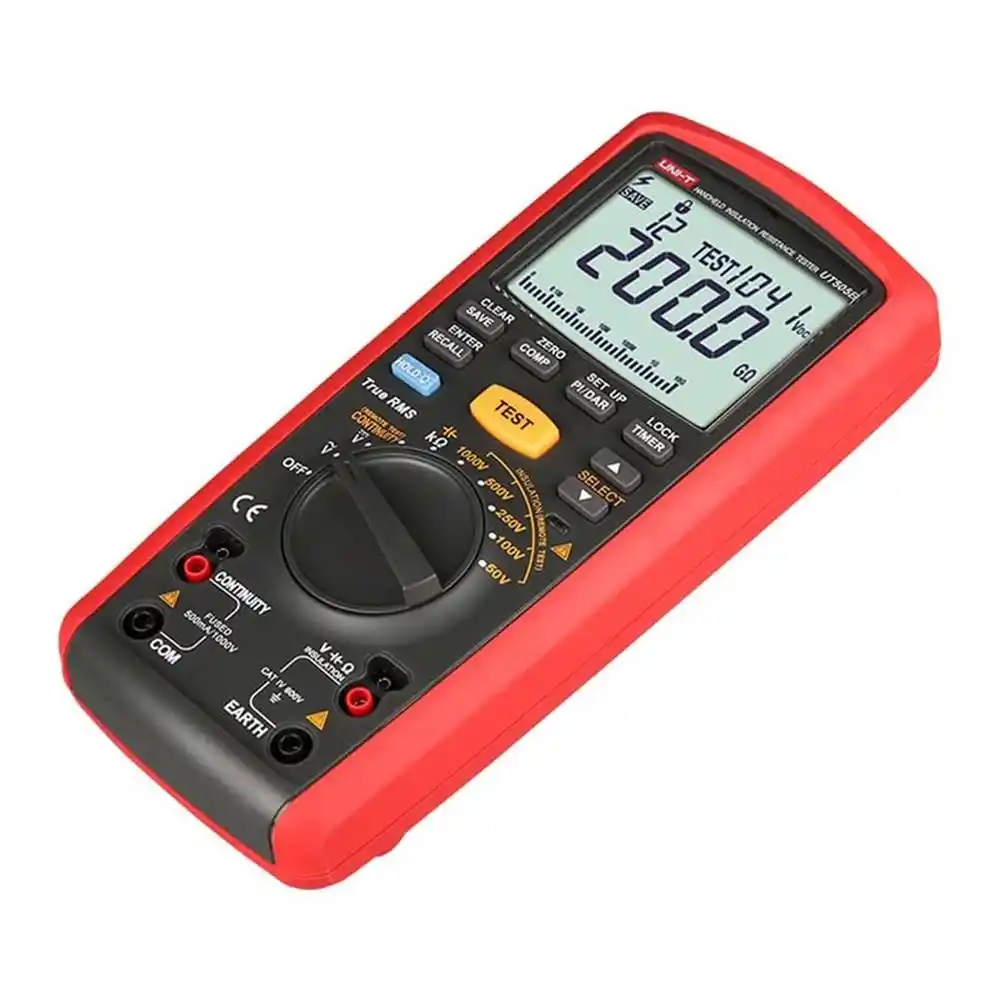

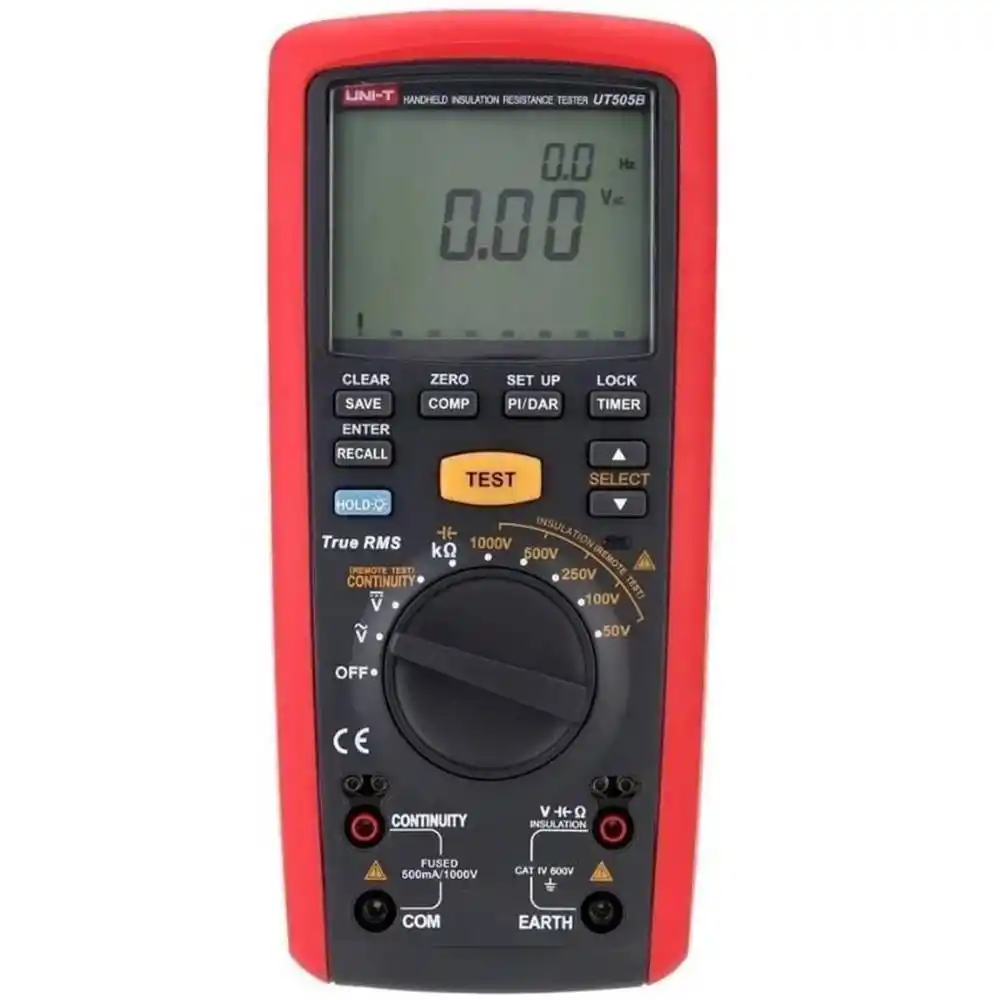

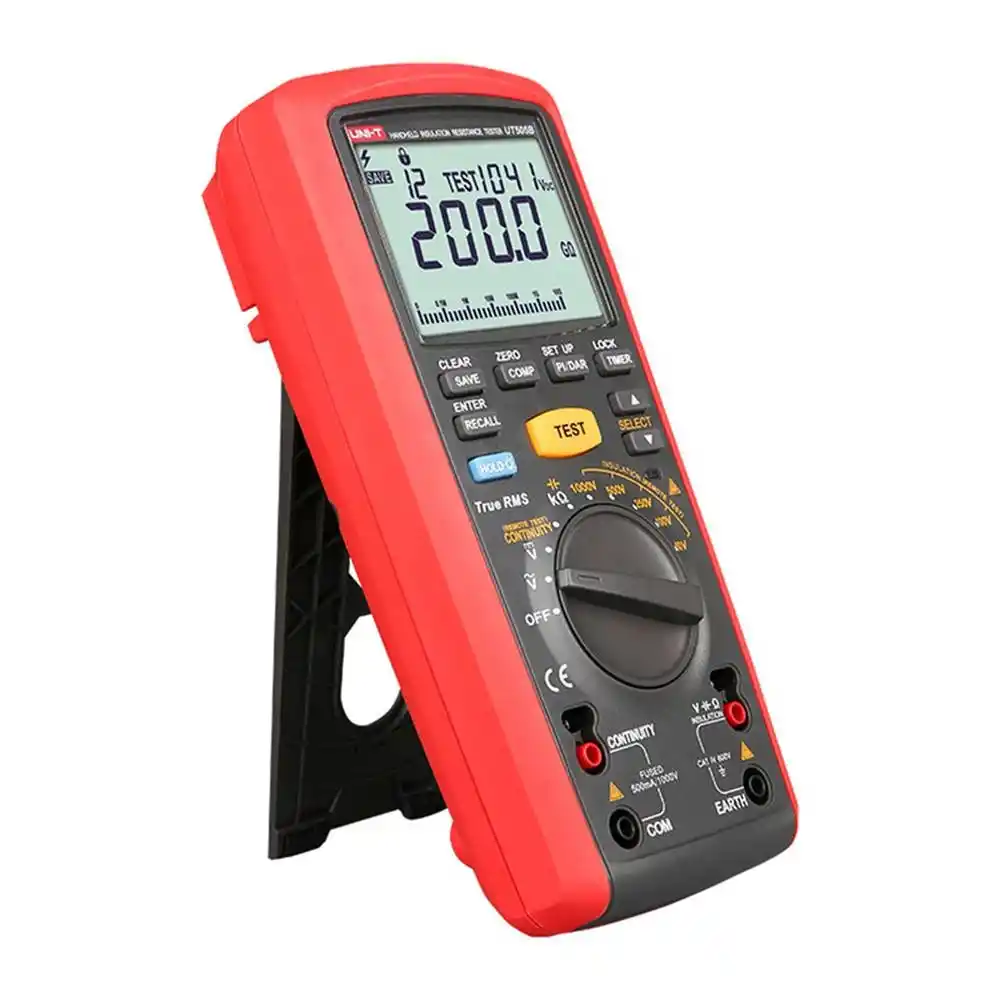

Uni-t UT505B İzolasyon Direnç Test Cihazı

Uni-T UT505B İzolasyon Direnç Test Cihazı; 1000V test voltajı, PI/DAR analizi ve True RMS multimetre özellikleriyle motor ve trafo testlerinde profesyonel çözümdür.

Uni-t UT505B Nedir ve Nasıl Çalışır?

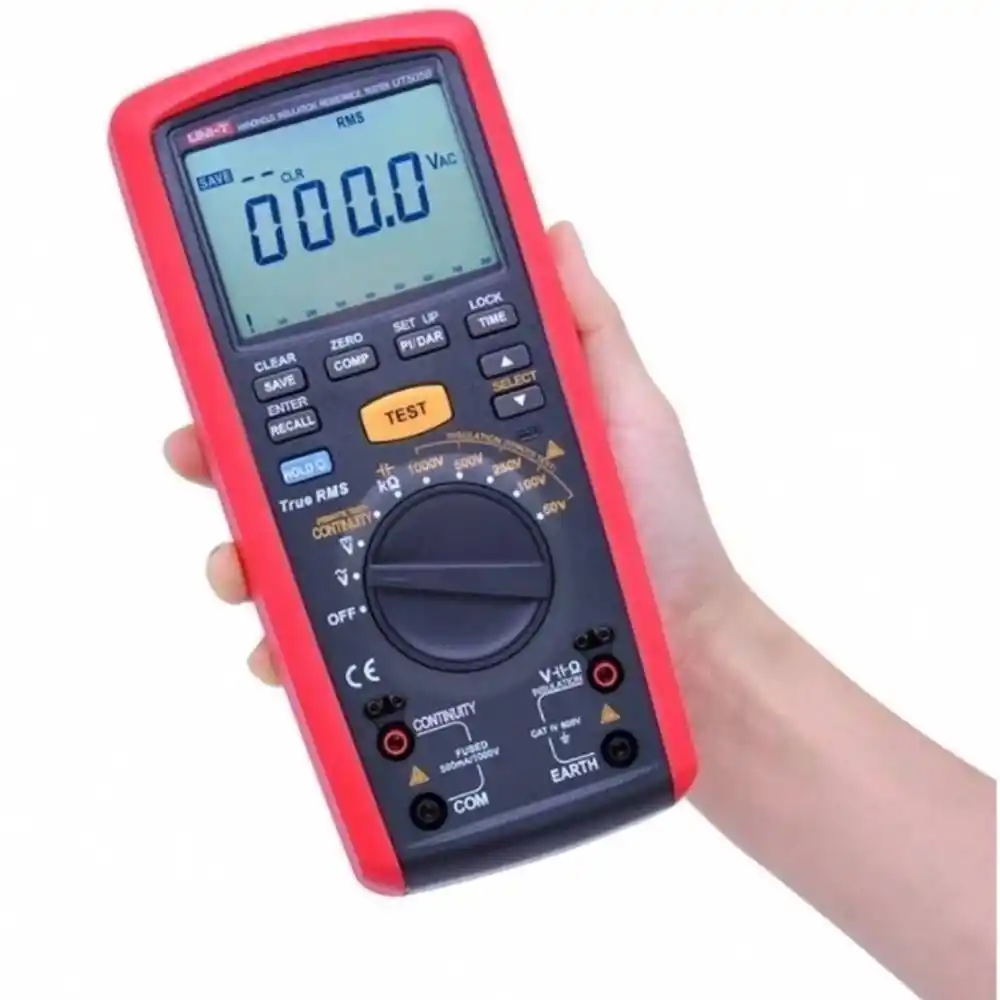

Uni-T UT505B, elektrikli makinelerin ve kablo hatlarının yalıtım kalitesini belirlemek için yüksek gerilim uygulayarak sızıntı direncini ölçen, dijital izolasyon test cihazı (megohmmetre) ve True RMS multimetre hibritidir.

Elektriksel güvenlikte izolasyonun zayıflaması, kısa devre ve yangın riskinin bir numaralı sebebidir. UT505B, devreye 50V ile 1000V arasında değişen test voltajları göndererek yalıtım malzemesinin bu gerilime gösterdiği direnci Gigaohm ($GOmega$) seviyesinde ölçer. Cihaz, sadece anlık ölçüm yapmakla kalmaz; aynı zamanda yalıtımın zamanla nasıl tepki verdiğini gösteren PI (Polarizasyon İndeksi) ve DAR (Dielektrik Absorpsiyon Oranı) hesaplamalarını otomatik olarak gerçekleştirerek derinlemesine bir sağlık analizi sunar.

Hangi İşlerde ve Sektörlerde Kullanılır?

Bu cihaz; endüstriyel motor bakımı, trafo testleri, telekomünikasyon hatları ve yenilenebilir enerji tesislerinde yalıtım güvenliğini doğrulamak için kritik bir araçtır.

• Motor ve Jeneratör Bakımı: Sargı yalıtımının bozulup bozulmadığını belirlemek için periyodik testler.

• Enerji Nakil Hatları: Yeraltı ve yerüstü kabloların dielektrik mukavemetinin ölçümü.

• Pano Montaj ve Devreye Alma: Yeni kurulan elektrik panolarının standartlara uygunluk testi.

• HVAC ve Beyaz Eşya: Kompresör motorlarının gövdeye kaçak yapıp yapmadığının kesin teşhisi.

• Güneş Enerji Santralleri (GES): DC kablo gruplarının izolasyon direncinin kontrolü.

Neden Uni-t UT505B Tercih Edilmeli?

UT505B, standart izolasyon test cihazlarının aksine gelişmiş bir True RMS multimetre özelliklerini bünyesinde barındırarak, sahada iki ayrı cihaz taşıma zorunluluğunu ortadan kaldırır.

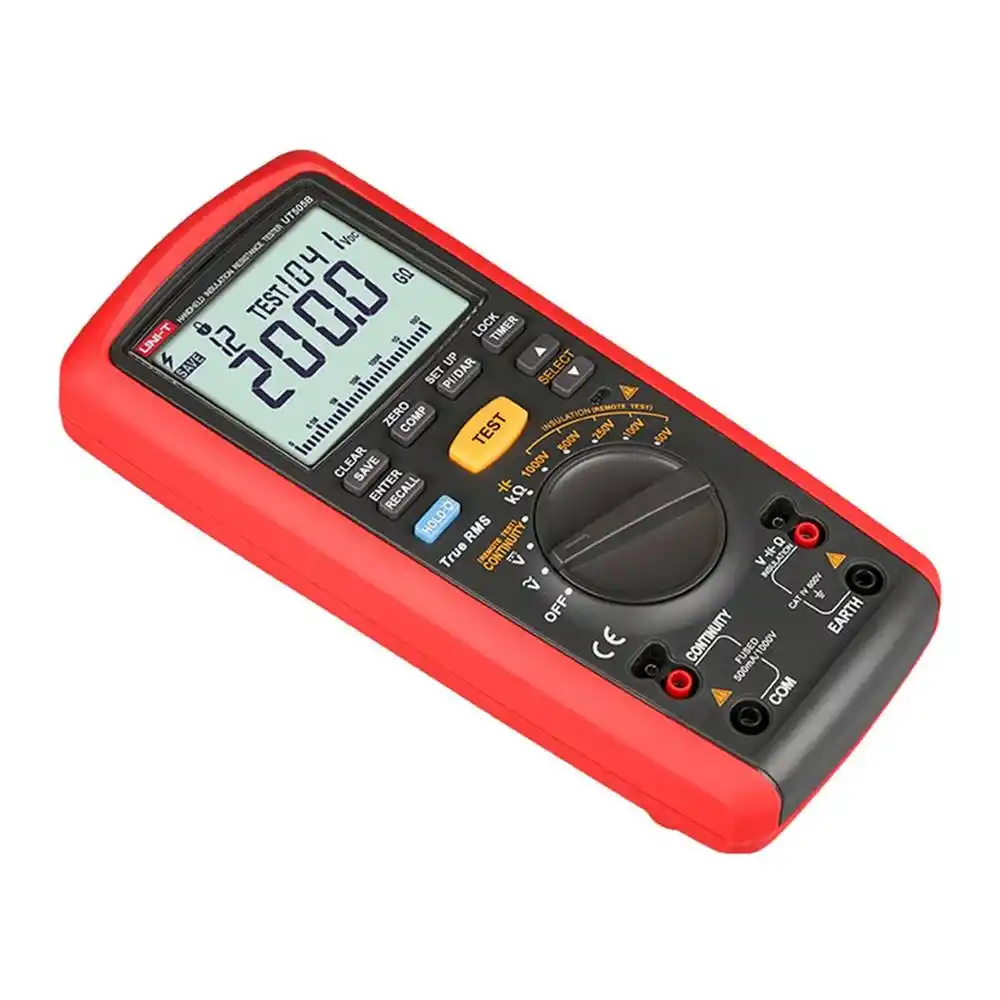

Rakiplerinin çoğu sadece yüksek voltaj testi yaparken, UT505B kapasitans, frekans ve süreklilik ölçümü gibi fonksiyonlarda laboratuvar hassasiyeti sunar. Özellikle motor sürücüleri (VFD) gibi parazitli sinyallerin bulunduğu ortamlarda True RMS özelliği sayesinde en doğru gerilim verilerini üretir. 6000 sayımlık geniş ekranı ve veri depolama kapasitesi, karmaşık saha raporlamalarında teknisyene zaman kazandırır.

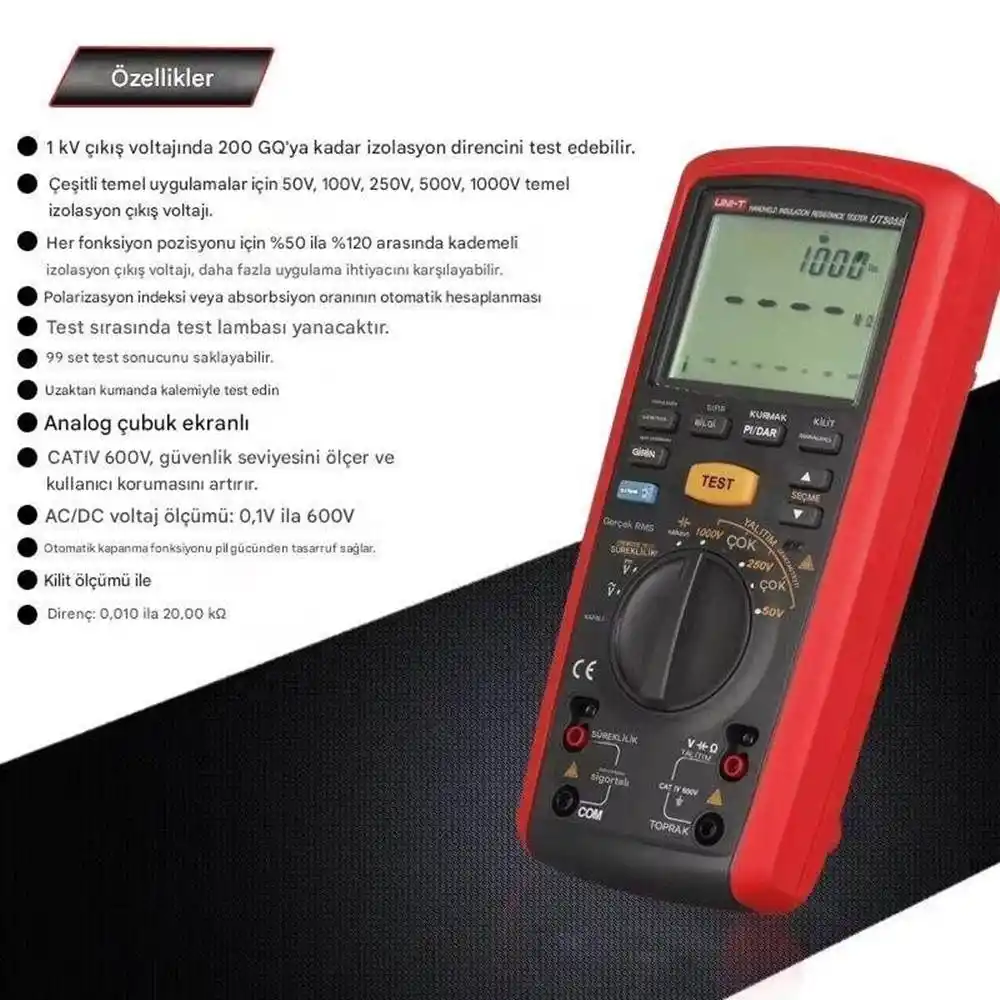

Öne Çıkan Teknik Avantajlar

Yüksek voltaj kararlılığı ve akıllı analiz fonksiyonları, bu cihazı sahadaki en güvenilir ve hızlı teşhis aracı konumuna taşır.

• Çok Yönlü Test Voltajı: 50V'tan 1000V'a kadar 5 kademeli seçim ile hem hassas elektronik devreler hem de ağır sanayi motorları test edilebilir.

• Gelişmiş Diagnostik: PI ve DAR ölçümleri sayesinde yalıtımın nemlenip nemlenmediği veya eskime durumu bilimsel verilerle raporlanır.

• Kullanıcı Güvenliği: 600V CAT IV koruma sınıfı ve otomatik deşarj özelliği ile test sonrası hat üzerinde biriken statik yükü güvenle boşaltır.

• Operasyonel Hız: Otomatik aralık seçimi ve hızlı tepki süresi ile onlarca kablo grubunu dakikalar içinde tarayabilir.

• Uzun Servis Ömrü: Endüstriyel sınıf ABS gövde yapısı, şantiye ve fabrika ortamlarındaki darbelere karşı dayanıklıdır.

Teknik Özellikler Tablosu

Uzmanından Kurulum ve Kullanım Tüyoları

Hatalı ölçümleri önlemek için testi başlatmadan önce devrenin enerjisiz olduğundan ve kondansatörlerin deşarj edildiğinden emin olun.

1. Sıfırlama Ayarı: Kısa devre test uçlarını kullanarak direnç ölçümü öncesi sıfırlama (REL) yapın; bu, kablo direncinin ölçüm sonucunu saptırmasını engeller.

2. PI Ölçüm Süresi: Doğru bir Polarizasyon İndeksi için testi 10 dakika sürdürün. 1. dakikadaki değerin 10. dakikadaki değere oranı, motorun ömrü hakkında en net bilgiyi verir.

3. Temas Noktaları: Probların temas ettiği yüzeylerin oksitlenmiş veya boyalı olmamasına dikkat edin; gerekirse yüzeyi hafifçe kazıyarak metalik temas sağlayın.

Benzer Modellerle Performans Karşılaştırması

Mini Seçim Rehberi

• Bu Ürün Kime Uygundur: Fabrika bakım mühendisleri, elektrik taahhüt firmaları, bobinaj ustaları ve enerji kalite denetçileri.

• Bu Ürün Kime Uygun Değildir: Sadece basit ev tesisatında voltaj varlığını kontrol etmek isteyen DIY (kendin yap) kullanıcıları (Cihazın fonksiyonları bu profil için fazla profesyonel kaçabilir).

Sık Sorulan Sorular (SSS)

1. UT505B ile canlı devrede ölçüm yapılır mı?

Hayır, izolasyon testi daima enerjisi kesilmiş (de-energized) hatlarda yapılmalıdır. Ancak cihazda bulunan voltaj algılama özelliği, hattan enerji gelip gelmediğini size bildirerek güvenliğinizi sağlar.

2. PI ve DAR sonuçları ne anlama gelir?

Bu değerler 1'in altındaysa yalıtım tehlikelidir; 2 ve üzeri değerler yalıtımın çok iyi ve nemsiz olduğunu gösterir.

3. Cihaz pil ile mi çalışıyor?

Evet, 6 adet 1.5V AA pil ile çalışır. Düşük güç tüketimi sayesinde sahada uzun süre kesintisiz kullanım sunar.

4. Megger testi sırasında çarpılma riski var mı?

Cihaz yüksek voltaj (1000V) üretir ancak akım çok düşüktür. Yine de test sırasında problara ve çıplak uçlara dokunmamalı, işlem bittiğinde cihazın voltajı deşarj etmesini beklemelisiniz.

Güvenlik ve Bakım Önerileri

Yüksek gerilim altında çalışırken mutlaka izole eldiven kullanın ve cihazın problarını her kullanım öncesi fiziksel hasara karşı kontrol edin.

• Yıllık Kalibrasyon: Ölçüm doğruluğunun korunması için cihazı yılda bir kez yetkili teknik serviste kalibre ettirin.

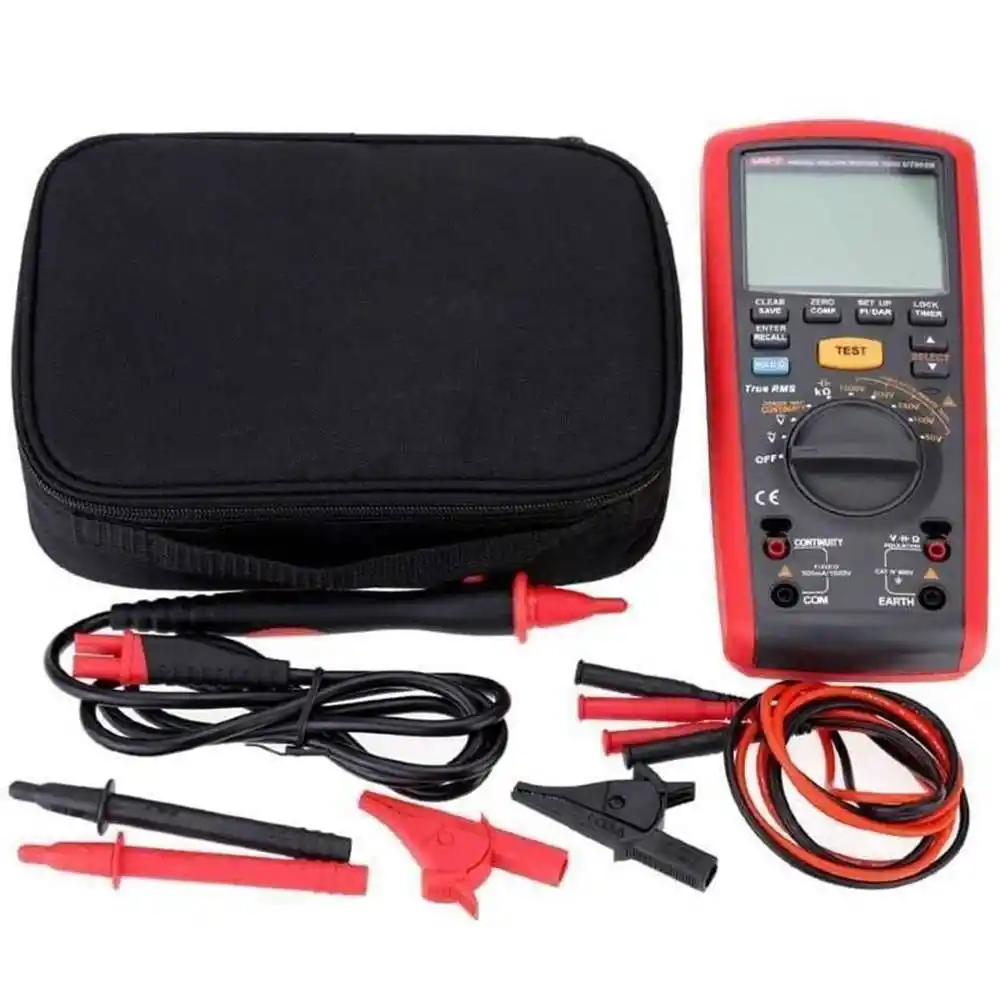

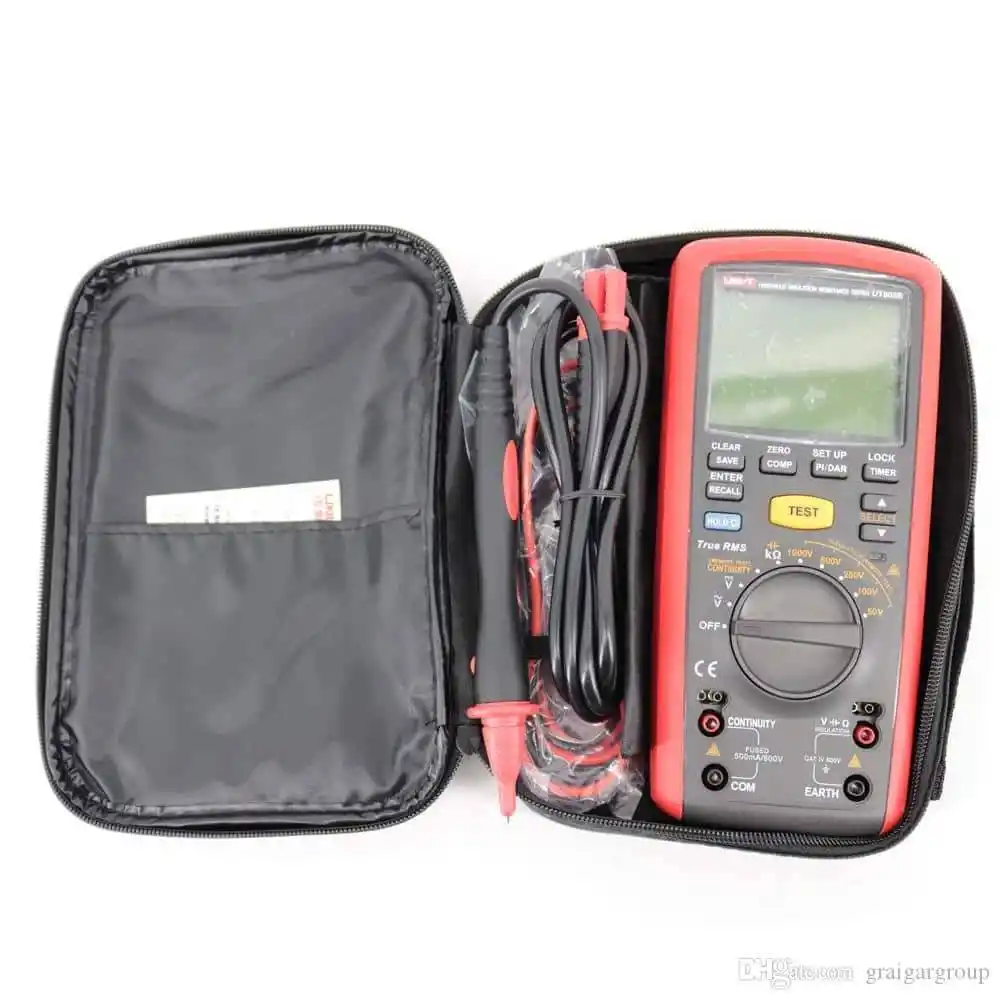

• Saklama Koşulları: Nemli ortamlarda bırakılan cihazların iç devrelerinde sızıntı oluşabilir; daima orijinal taşıma çantasında muhafaza edin.

Sektörel Teknik Uzmanlık Notu

Elektrik tesisatlarında "arızayı bulmak" değil, "arızayı oluşmadan engellemek" gerçek profesyonelliktir. Uni-T UT505B, sunduğu PI ve DAR analizleriyle size sadece bir rakam değil, ekipmanınızın gelecekteki performansını gösteren bir sağlık karnesi sunar. Uzmanlar, bu cihazın sunduğu verimlilik ve güvenliği endüstriyel tesisler için en rasyonel yatırım olarak görüyorlar.
