Manivela Rehberi | Profesyonel Levye ve Kaldıraç Çeşitleri
1994 yılından beri Kastamonu’daki merkezimizde, hırdavatın, ağır sanayi makinelerinin ve şantiye ekipmanlarının bizzat "yükünü çekmiş"; o eski döküm demir kolların devrinden bugünün yüksek karbonlu dövme çelik, titanyum alaşımlı ve ergonomik Manivelateknolojilerine geçişin her saniyesine şahitlik etmiş bir uzman gözüyle yazıyorum. Ayka Teknik olarak tezgahımızdan on binlerce manivela ve levye geçti; kimisi yanlış açıyla zorlandığı için "bel verdi", kimisi ise 30 yıl boyunca mermer ocaklarında, tersanelerde ve otomobil fabrikalarında "dünyayı yerinden oynatırcasına" tık demeden görevini yaptı.
Müşterilerimiz dükkana girdiğinde genelde "Ustam, öyle bir kol lazım ki ne eğilsin ne bükülsün, şu koca makineyi tek başıma esneteyim" derler. İşte o an biz usta işi teşhisimizi koyarız: "Senin ilacın bir manivela evlat; ama sadece boyuna bakma, karbon çeliğinin su verilmiş (HRC) sertliği ne? Destek noktasını (fulcrum) nereye koyacağını biliyor musun?" Bugün, mekaniğin en temel kuralı olan "kaldıraç" prensibinin ete kemiğe bürünmüş hali olan Manivelaları; kaldırma dünyasının teknik gereksinimleriyle harmanlayarak masaya yatırıyoruz. Bu rehber, bir teknik uzmanın 30 yıllık tecrübe manifestosudur.
Arşimet’in Mirası ve Güç Çarpanı
Hırdavat ve teknik ekipman sektöründe geçirdiğim 30 yılı aşkın sürede şunu öğrendim: Güç sadece kasta değil, onu nasıl çarptığınızdadır. Arşimet’in "Bana bir dayanak noktası verin, dünyayı yerinden oynatayım" sözünün hırdavat dünyasındaki karşılığı Manivela'dır. İnsan elinin yetmediği, hidrolik krikoların sığmadığı veya hızlı müdahale gereken her yerde, fizik kurallarını kas gücünüzle birleştiren bu basit ama dahi alet başroldedir.
Neden bu rehber çok önemli? Çünkü bugüne geldiğimizde artık iş güvenliği (İSG) ve verimlilik, "kara düzen" çalışma yöntemlerini sildi süpürdü. Yanlış manivela seçimi; metal yorgunluğu nedeniyle aniden kırılan kollar, fırlayan parçalar, bel fıtığına davetiye çıkaran ergonomi hataları ve şantiyede yaşanan duruşlar demektir. Bu rehber; atölyesinde ufak tefek esnetme işi yapanlardan, devasa mermer bloklarını hizalayan profesyonellere kadar herkesin "Hangi manivela benim için en iyisi?" sorusuna teknik bir anayasa niteliğinde yanıt verecek. Ayka Teknik tecrübesiyle, moment hesaplarından çelik alaşım sınıflarına, uç formlarından ağırlık merkezlerine kadar her detayı inceleyeceğiz.
Manivela Nedir?
Manivela, bir destek noktası etrafında dönebilen, bir uca uygulanan kuvveti diğer uçta büyük bir işe dönüştüren, genellikle sert ve bükülmez metal bir çubuktan oluşan mekanik bir kaldıraç aracıdır.
Teknik bir perspektifle manivela; kuvvet kolu, yük kolu ve destek noktası bileşenlerinden oluşan basit bir makinedir. Bugünün teknolojisinde bu ürünler artık sadece "demir çubuklar" değil; ısıl işlem görmüş yüksek karbonlu çelikten, altıgen (hex) veya sekizgen (octagonal) kesitlerle burulma direnci artırılmış, korozyona karşı elektrostatik boya veya krom vanadyum (CrV) kaplı ileri mühendislik üniteleridir. Varlık bazlı (entity) tanımlarsak; manivela, fiziksel iş gücünün tork ve moment operatörüdür.
Manivela Nasıl Çalışır?
Mekanizma, "Moment Yasası" üzerine kuruludur:
Kaldıraç Prensibi: Manivela, uygulanan kuvvetin (F) destek noktasına olan uzaklığını (L) kullanarak bir tork oluşturur. Formül şöyledir:
M = F x LKuvvet kolu ne kadar uzunsa, yükü kaldırmak için gereken kas gücü o kadar azalır.
Kuvvet Aktarımı: Destek noktası (fulcrum) yüke ne kadar yakınsa, manivelanın diğer ucundan uyguladığınız küçük kuvvet, yük ucunda devasa bir kaldırma gücüne dönüşür.
Uç Geometrisi: Manivelanın ucu (genellikle yassı veya kavisli),yükün altına girmeyi ve tutunmayı kolaylaştırmak için dar bir açıyla taşlanmıştır. Bu, yüzeydeki sürtünmeyi artırarak kaymayı önler.
Malzeme Direnci: İşlem sırasında manivela üzerine binen yük, metali esnetmeye çalışır. Kaliteli manivelalar, elastikiyet sınırını aşmadan esneyip tekrar eski formuna dönebilen (yay çeliği özelliği taşıyan) alaşımlardan üretilir.
Manivelalar Nerelerde Kullanılır?
Sanayi ve Fabrikalar (Makine Montajı)
Tonlarca ağırlıktaki makinelerin milimetrik olarak hizalanması, ağır kalıpların preslerden ayrılması. Ayka Teknik olarak biz buralara genellikle 100 cm ve üzeri ağır hizmet tipi modelleri öneriyoruz.
İnşaat ve Şantiye Sahaları
Kalıp sökme işlemleri, beton blokların yerinden oynatılması, demir donatıların esnetilmesi. Burada genellikle "Kaz Ayağı" denilen, bir ucu kavisli modeller tercih edilir.
Otomotiv ve Teknik Servisler
Alt takım kontrolleri, burçların ve rotların boşluk testleri, şanzıman veya motorun askıya alınması. Hassas alanlar için daha kısa ve ince uçlu levye tipi manivelalar kullanılır.
Atölyeler ve Teknik Servisler
Kastamonu sanayisindeki dostlarımızın dükkanları gibi; her türlü sökme, takma ve esnetme işinde "sağ kol" vazifesi görür.
Ev ve Bahçe Kullanımı
Büyük mobilyaların altını temizlemek için yükseltilmesi, bahçedeki büyük taşların yerinden sökülmesi veya eski ahşap yapıların demonte edilmesi.
Manivela Türleri
| Tür | Yapısal Özellik | En İyi Kullanım Alanı | Öne Çıkan Özelliği |

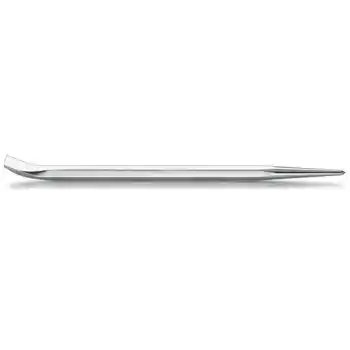

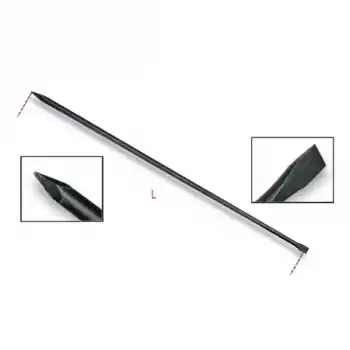

| Düz Manivela | Tamamen düz, bir ucu yassı. | Ağır yük kaldırma, boşluk açma. | Maksimum moment iletimi. |
| Kaz Ayağı (Wrecking Bar) | Bir ucu 90 kavisli ve çivi sökücülü. | İnşaat, söküm, yıkım işleri. | Çift yönlü fonksiyonellik. |
| Levye (Pry Bar) | Daha ince, genellikle plastik saplı. | Otomotiv, hassas montaj. | Dar alanlara giriş ve ergonomi. |
| Ayarlanabilir Kafalı Manivela | Kafa açısı kademeli değişebilir. | Zor açılı, dar alanlar. | Değişken pozisyon avantajı. |
| Tekerlekli Manivela | Altında küçük ağır hizmet tekerlekleri var. | Makine taşıma ve kaydırma. | Sürtünmeyi minimize eder. |
Satın Alma Rehberi: Manivela Nasıl Seçilir?
1994'ten beri tezgâhımızdan geçen binlerce ürüne dayanarak söylüyorum; yanlış manivela seçmek sadece işinizi aksatmaz, şantiyede "çelik çatladı" dediğiniz anda facia getirir. İşte bugünün kriterleri:
1. Kuvvet Kolu Uzunluğu (L)
En büyük hata şudur: "Hepsini yaparız bir taneyle."
2. Malzeme ve Alaşım Kalitesi
Manivela asla "yumuşak demir" olmamalıdır. S45C Yüksek Karbonlu Çelik veya Krom Vanadyum (CrV) alaşımları, ucuz ürünlere göre %40 daha fazla burulma direnci sunar. Ürünün dövme çelik (forged) olması, döküm ürünlere göre çok daha güvenlidir.
3. Kesit Yapısı (Hex vs Round)
4. Uç Formu ve Taşlama Açısı
Ucunun çok kalın olması yükün altına girmesini engeller, çok ince olması ise kırılmasına neden olur. "İdeal açıyla taşlanmış ve sertleştirilmiş" uçlar, yeni model profesyonel ürünlerin imzasıdır.
5. Korozyon Koruması
Özellikle Kastamonu gibi nemli bölgelerde veya dış sahada çalışacaksa; fosfat kaplama veya kaliteli bir toz boya, paslanmayı önleyerek malzemenin mikroskobik düzeyde çatlamasını engeller.
Profesyonel Kullanıcı Tavsiyeleri
"Destek Noktasını Sağlamlaştırın": Manivelayı dayadığınız yer (fulcrum) yükten daha sağlam olmalıdır. Yumuşak bir zemine dayanan manivela, gücü yüke değil zemine harcar.
Boru İle Uzatma Yapmayın: En sık yapılan ve en tehlikeli hatadır. Manivelanın sapına boru takarak kolu uzatmak, metalin tasarım kapasitesini aşar ve "patlamasına" neden olur. Uzun kol lazımsa, uzun manivela alın.
Dik Açıyla Çalışın: Kuvveti manivelaya tam dik (90) açıyla uygulayın. Açılı baskılar manivelanın kaymasına ve sizin yaralanmanıza yol açar.
Kullanıcıların En Çok Yaptığı Hatalar
Manivelayı Çekiç Olarak Kullanmak: Manivela vurma aleti değildir. Gövdesine alınan darbeler, çelikte mikro çatlaklar oluşturur ve bir sonraki ağır yükte aniden kırılmasına neden olur.
Yanlış Uç Seçimi: Çivi sökülecek yerde düz manivela, makine hizalanacak yerde kaz ayağı kullanmak hem işi zorlaştırır hem de malzemeye zarar verir.
Koruyucu Eldiven Kullanmamak: Yüksek tork uygulandığında manivela kayabilir. Eldivensiz bir elin metale sürtünmesi ciddi yaralanmalara yol açar.
Profesyonel Kullanım İpuçları
Kademeli Kaldırma: Çok ağır bir yükü tek seferde değil, küçük adımlarla ve araya takozlar koyarak kaldırın. Güvenlik kademelerdedir.
Gresleme: Hareketli parçaları birbirinden ayırırken manivelanın ucuna bir miktar gres sürmek, sürtünmeyi azaltarak parçanın daha kolay atmasını sağlar.
Yüzey Koruma: Hassas bir yüzeyde (örn. boyalı makine gövdesi) çalışıyorsanız, manivela ucu ile yüzey arasına ince bir bakır veya sert plastik plaka koyun.
En Çok Sorulan Sorular (SSS)
Manivela nedir? Güç tasarrufu sağlayarak ağır yükleri oynatmak için kullanılan kaldıraç koludur.
Levye ile farkı nedir? Genellikle levye daha kısa ve ince işler içindir; manivela ise daha uzun, ağır sanayi tipi bir ekipmandır.
Kaç kg kaldırır? Bu, kolun uzunluğuna ve sizin uyguladığınız kuvvete bağlıdır. 150 cm'lik bir manivela ile bir insan ortalama 1-2 tonu rahatlıkla yerinden oynatabilir.
Hangi marka daha iyi? Malzeme kalitesi CrV olan, dövme çelik ve İSG sertifikalı markalar her zaman daha güvenlidir.
Manivela kırılır mı? Kapasitesinin çok üzerinde zorlanırsa veya boruyla ek yapılırsa kırılabilir. Kaliteli modeller kırılmadan önce "uyarıcı bir esneme" yapar.
Eğilen manivela düzeltilir mi? Hayır. Metal yorgunluğu oluştuğu için ısıtıp düzeltmek tehlikelidir; özelliğini yitirmiştir.
Beton kırmada kullanılır mı? Sökme ve kanırtma için uygundur ancak kırma işi için murç veya hilti kullanılmalıdır.
Paslanması performansı etkiler mi? Yüzeysel pas etkilemez ancak derin korozyon metalin mukavemetini %30'a kadar düşürebilir.
Tekerlekli modeller ne işe yarar? Özellikle ağır tezgahların ve dolapların zemin üzerinde kaydırılarak taşınmasını sağlar.
Kimler almalı? Tamirciler, inşaatçılar, lojistikçiler, atölye sahipleri ve her türlü ağır yükle uğraşan ustalar.
Sonuç ve Uzman Yorumu
1994 yılından beri dükkanımızda binlerce kez söylediğim gibi: "Hırdavatın ucuzu adamı yarı yolda, manivelanın kalitesizi ise yükün altında bırakır."Manivela, insan zekasının kas gücüne galebe çaldığı noktadır. Eğer doğru kol boyunu seçer, dövme çelik kalitesinden taviz vermez ve Ayka Teknik güvencesiyle tekniğine uygun (doğru destek noktası) bir kullanım sergilerseniz; hiçbir yük size ağır gelmez, işiniz her zaman tıkırında gider.
Ayka Teknik olarak sunduğumuz yeni model güç aktarım sistemlerinde biz; çeliğin sertlik derecesinden, ucun taşlama hassasiyetine kadar her detayı sizin için inceliyoruz. Tüm Türkiye’ye, "imkansız" denen yükleri yerinden oynatmak isteyen her ustaya kapımız açık. Unutmayın, doğru ekipman işi bitirir, uzman bilgi ise güvenliğinizi korur.
