Kılavuz Rayı Rehberi | Hassas Panel Kesim ve Ray Modelleri

1994 yılından beri Kastamonu’daki merkezimizde; hırdavatın, ahşap işleme teknolojilerinin ve hassas kesim mekanizmalarının bizzat tozunu yutmuş; o eski "mastar niyetine düz tahta çakma" dönemlerinden bugünün mikron hassasiyetli, kaymaz tabanlı ve modüler Kılavuz Rayı teknolojilerine geçişin her saniyesine şahitlik etmiş bir uzman gözüyle yazıyorum.

Ayka Teknik olarak tezgahımızdan on binlerce ray ve kesim aksesuarı geçti; kimisi yanlış muhafaza yüzünden bel verdi, kimisi ise 30 yıl boyunca Türkiye’nin en büyük mobilya fabrikalarında, butik marangozhanelerinde ve Kastamonu’nun o meşhur ahşap işçiliği projelerinde "tek bir milim sapma yapmadan" hatasız kesimler sundu. Müşterilerimiz dükkana girdiğinde genelde "Ustam, el dairesiyle kesiyorum ama çizgi hep kaçıyor, kenarlar kıymıklanıyor; şöyle gönyesinde, cam gibi kesim yapacak o ray hangisi?" diye sorarlar. İşte o an biz usta işi teşhisimizi koyarız: "Senin ilacın sadece alüminyum bir çubuk değil evlat; senin ilacın sürtünme katsayısı düşük, kıymık önleyici lastiği taze ve dairesel testerenle tam uyumlu bir mühendislik harikasıdır!"

Bugün, modern marangozluğun, iç mimari montajın ve "sıfır hata" felsefesinin sarsılmaz temeli olan Kılavuz Raylarını; marangozluk dünyasının teknik gereksinimleriyle harmanlayarak masaya yatırıyoruz. Bu rehber, bir teknik uzmanın 30 yıllık tecrübe manifestosudur.

Kılavuz Rayı Rehberi : Hassas Kesim, Teknik Özellikler ve Seçim Sırları

Düz Çizginin Mühendislik Zaferi

Hırdavat ve ahşap işleme ekipmanları sektöründe geçirdiğim 30 yılı aşkın sürede şunu öğrendim: Bir ustanın mahareti elinin titrememesi değil, elindeki aletin sapmamasıdır. Geleneksel yöntemlerle, sadece göz kararı veya basit bir mastarla panel kesmek, hem zaman kaybıdır hem de geri dönüşü olmayan hatalara davetiye çıkarır. Kılavuz Rayı, dairesel testereler, daldırma testereler ve bazen frezeler için hatasız bir doğrusal yol (yörünge) oluşturan, iş parçasının üzerine sabitlenerek aletin bu hat üzerinde kaymasını sağlayan teknik bir ekipmandır.

Neden bu rehber çok önemli? Çünkü bugüne  geldiğimizde artık malzeme fiyatları her zamankinden daha kıymetli. Yanlış bir kesim yüzünden çöpe giden bir plaka MDF veya masif panel, sadece maliyet değil, aynı zamanda itibar kaybıdır. Yanlış kılavuz rayı seçimi; aletle ray arasındaki boşluk (tolerans) sorunları, rayın altındaki kaymaz bandın özelliğini yitirmesi sonucu kayan kesimler ve uyumsuz konektörler yüzünden ek yerlerinde oluşan kırılmalar demektir. Bu rehber; evinde kendi kütüphanesini yapan hobidaşlardan, devasa şantiyelerin montaj şeflerine kadar herkesin "Hangi kılavuz rayı benim makineme ve işime tam uyar?" sorusuna teknik bir anayasa niteliğinde yanıt verecek. Ayka Teknik tecrübesiyle, alüminyum ekstrüzyon kalitesinden kıymık önleyici lastiklerin polimer yapısına kadar her detayı inceleyeceğiz.

[Kılavuz Rayı] Nedir?

Kılavuz Rayı, genellikle eloksallı alüminyumdan (anodized aluminum) imal edilen, üzerinde uyumlu makinelerin (testerelerin) tabanındaki kanallara oturan bir çıkıntı (yiv/set) barındıran doğrusal bir kılavuzlama sistemidir.

Teknik bir perspektifle bu ekipman; bir ana gövde (ekstrüzyon profil), makinenin pürüzsüz kaymasını sağlayan kayma şeritleri (teflon/polimer), rayın iş parçasına tutunmasını sağlayan kaymaz bantlar ve en kritik bileşeni olan, kesim çizgisindeki talaşlanmayı önleyen kıymık önleyici lastikten (splinter guard) oluşur. Bugünün teknolojisinde bu ürünler artık sadece "metal çubuklar" değil; lazer işaretleme uyumlu, dijital açı ölçer entegreli ve karbon fiber takviyeli hafifletilmiş gövdelere sahip ileri mühendislik üniteleridir. Varlık bazlı (entity) tanımlarsak; kılavuz rayı, panel işleme ekosisteminin doğrusal hareket kontrol operatörüdür.

[Kılavuz Rayı] Nasıl Çalışır?

Mekanizma, "Sınırlanmış Hareket ve Sürtünme Yönetimi" prensibi üzerine kuruludur:

1. Geometrik Kilitlenme: Testerenin tabanında bulunan kanal, rayın üzerindeki çıkıntıya (T-track veya benzeri form) tam toleransla oturur. Bu, makinenin sağa veya sola hareketini fiziksel olarak imkansız hale getirir; sadece ileri-geri (doğrusal) harekete izin verir.

2. Sürtünme Katsayısı ( mu ): Rayın üzerindeki polimer şeritler, testere tabanı ile ray arasındaki sürtünmeyi minimize eder. Fiziksel olarak:

   Ff = mu  Fn

   Burada sürtünme kuvveti (Ff ) ne kadar düşükse, ustanın makineyi itme enerjisi o kadar verimli olur ve kesim hızı sabitlenir.

3. Kıymık Önleme Mekanizması: Kesim anında testere bıçağı ahşabın liflerini yukarı doğru kaldırmak ister. Rayın tam kenarında bulunan kauçuk lastik, bu liflerin üzerine baskı yaparak onların "patlamasını" veya "kıymıklanmasını" engeller. İlk kullanımda testere bu lastiği kendi mesafesine göre tıraşlar, böylece lastiğin kenarı tam olarak "kesim çizgisini" temsil eder.

4. Vakum ve Tutunma: Rayın altındaki gözenekli lastikler, iş parçasına hafif bir baskıyla "vakum" etkisi yapar. Bu sayede çoğu zaman işkence (klemens) kullanmadan dahi rayın kayması önlenir.

[Kılavuz Rayı] Nerelerde Kullanılır?

Ev Kullanımı ve Hobi (DIY)

Garajında kendi mobilyasını yapan, mutfak dolabını yenileyen veya dekoratif raflar hazırlayan kullanıcılar için. Plaka halindeki malzemeleri, devasa yatar daire testere makinelerine ihtiyaç duymadan "şantiye tipi" hassasiyetle kesmek için kullanılır.

Profesyonel Ustalar ve Marangozlar

Butik mobilya üreticileri, kapı-pencere montajcıları ve iç mimari uygulama ekipleri. Yerinde montaj (site-work) sırasında, atölye hassasiyetini müşterinin evine taşımak için vazgeçilmezdir. Ayka Teknik olarak Türkiye'deki montajcı dostlarımıza özellikle 1600 mm (bir boy kapı boyu) rayları öneriyoruz.

Endüstriyel Üretim ve Sanayi

Büyük fabrikalarda standart dışı kesimler, prototip üretimleri veya devasa plakaların (2800x2100 mm ilk ebatlama işlemleri için kullanılır.

Şantiye ve Dış Mekan Uygulamaları

Deck kaplama, ahşap ev karkas kesimleri ve kompozit panel uygulamalarında. Düzgün bir hat boyunca uzun metrajlı kesim yapılması gereken her yerde kılavuz rayı başroldedir.

[Kılavuz Rayı] Türleri

Satın Alma Rehberi: [Kılavuz Rayı] Nasıl Seçilir?

1994'ten beri tezgâhımızdan geçen binlerce ürüne dayanarak söylüyorum; yanlış ray seçmek sadece paranızı çöpe atmaz, atölyede "bu neden uymuyor" diyerek sinir krizleri geçirmenize sebep olur. İşte günümüzün kriterleri:

1. Makine Uyumluluğu (Marka ve Model)

En büyük hata şudur: "Ray raydır, her testere her raya uyar."KESİNLİKLE HAYIR!

• Gerçek: Piyasada iki ana standart vardır: FS (Festool/Makita tipi) ve FSN (Bosch/Mafell tipi). Bu iki sistemin set (çıkıntı) genişlikleri ve mesafeleri farklıdır. Makinenizin tabanındaki kanal yapısına (örneğin Makita SP6000 veya Bosch GKS 18V-68 GC gibi) uygun rayı seçmelisiniz.

2. Ray Uzunluğu ve Modülerlik

Hangi ebatta çalışacaksınız?

• 800 mm: Çekmece dipleri ve küçük kesimler için.

• 1100 - 1600 mm: En çok tercih edilen, bir panelin genişliğini kesmek için ideal.

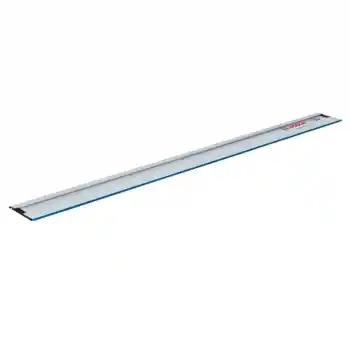

• 2100 - 3100 mm: Boyuna kesimler için tek parça profesyonel çözüm.

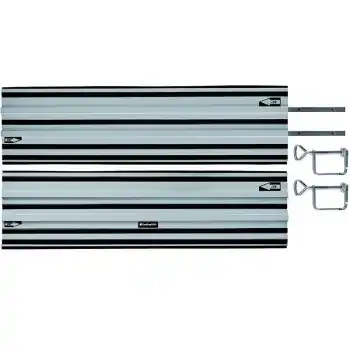

  Ayka Teknik tavsiyesi: Eğer yeriniz darsa, iki adet 1600 mm ray ve bir birleştirme aparatı (connector) almak en esnek çözümdür.

3. Ekstrüzyon Sertliği ve Doğrusallık

Ucuz raylar ince alüminyumdan yapılır ve uzun vadede "bel" verebilir. Rayın üzerine boyuna baktığınızda en ufak bir eğrilik görmemelisiniz. Rijit (esnemez) bir yapı, yüksek devirli kesimlerde vibrasyonu da önler.

4. Kıymık Önleyici Lastik Kalitesi

Lastik çok sertse kırılır, çok yumuşaksa testere tarafından parçalanır. Kauçuk karışımı kaliteli, kendinden yapışkanlı ve değiştirilebilir (yedek parça desteği olan) modelleri seçin.

5. Kaymaz Şeritlerin Durumu

Rayın altındaki tutucu şeritlerin kalitesi, işkence kullanma sıklığınızı belirler. En yeni modellerinde artık mikro-vakum teknolojili, iz bırakmayan bantlar standarttır.

Profesyonel Kullanıcı Tavsiyeleri

• "İlk Kesim Bir Ritüeldir": Yeni bir kılavuz rayı aldığınızda, kıymık önleyici lastiği kesmeniz gerekir. Bunu yaparken testerenizin derinliğini lastiği 1-2 mm geçecek şekilde ayarlayın ve en yüksek devirde, yavaş ve sabit bir hızla kesin. Bu, rayın sizin makinenize "kalibre" olmasıdır.

• Konektör Hassasiyeti: İki rayı birleştirirken asla göz kararı yapmayın. Uzun, düz bir mastar veya rayın kendi kanalına oturan birleştirme çubuklarını kullanarak birleşimin tam 180 derece olduğundan emin olun.

• Depolama Şartları: Rayları asla dikey (duvara yaslayarak) bırakmayın. Alüminyum kendi ağırlığıyla zamanla milimetrik olarak esneyebilir. En iyisi yatay bir rafta veya özel taşıma çantasında muhafaza etmektir.

Kullanıcıların En Çok Yaptığı Hatalar

1. Kirli Ray Üzerinde Kesim: Rayın üzerindeki kayma şeritlerinde talaş veya toz birikirse, testere tabanı rayı çizer ve akıcı hareket engellenir. Her kesimden önce rayın üstünü bir bezle silin.

2. Yıpranmış Lastikle Devam Etmek: Kıymık önleyici lastik kesiklerle dolduğunda veya kenarı koptuğunda görevini yapamaz. Ayka Teknik olarak önerimiz, lastiğin kenarı bozulduğunda hemen yenisiyle değiştirmektir; ucuz bir parça için pahalı paneli riske atmayın.

3. Hatalı İşkence Kullanımı: Rayı iş parçasına sabitlerken standart marangoz işkencesi kullanmaya çalışmak. Rayın altındaki kanala giren özel kılavuz rayı işkencelerini (vidalı veya hızlı tip) kullanın. Standart işkenceler rayın kenarına baskı yaparak alüminyum profili ezebilir.

Profesyonel Kullanım İpuçları

• Hız ve İlerleme: Ray üzerinde kesim yaparken "dur-kalk" yapmayın. Durduğunuz her nokta, bıçağın ahşabı yakmasına veya yan tarafta küçük bir iz bırakmasına neden olur.

• Bakım: Kayma şeritlerini temizlemek için asla yağlı çözücüler kullanmayın. Sadece kuru bir bez veya statik elektrik alıcı spreyler kullanın.

• Çift Taraflı Kullanım: Bazı raylar çift taraflıdır. Bir tarafı testere için, diğer tarafı freze adaptörü için kullanabilirsiniz. Bu özellikleri satın alırken sorgulayın.

En Çok Sorulan Sorular (SSS)

1. Kılavuz rayı nedir? Testere ve freze gibi aletlerin hatasız, düz bir çizgide ilerlemesini sağlayan alüminyum yörünge sistemidir.

2. Nasıl çalışır? Makinenin tabanındaki kanal rayın üzerindeki sete oturur ve makinenin yanal hareketini engelleyerek sadece doğrusal kesime izin verir.

3. Kılavuz rayı seçerken nelere dikkat edilmeli? Makine uyumu (Bosch vs Makita/Festool standardı), uzunluk ihtiyacı, profil sertliği ve yedek parça (lastik/bant) bulunabilirliği.

4. Hangi kılavuz rayı daha iyi? Profesyonel kullanım için Festool ve Mafell standartları; fiyata göre yüksek performans için Makita ve Bosch (FSN) sistemleri en iyisidir.

5. Her dairesel testere raya uyar mı? Hayır, sadece tabanında "kılavuz rayı kanalı" bulunan dairesel testereler veya özel adaptör takılabilen modeller uyar.

6. Kıymık önleyici lastik neden kesilir? İlk kullanımda makinenin bıçak açısına ve mesafesine göre tıraşlanarak "sıfır tolerans" sağlamak için kesilir.

7. Raylar birleştirilebilir mi? Evet, özel birleştirme çubukları (konektörler) ile birden fazla ray uç uca eklenerek sınırsız uzunluk elde edilebilir.

8. Altındaki kaymaz bantlar eskir mi? Zamanla toz toplar ve tutuculuğu azalır. Nemli bir bezle silmek genellikle ömrünü uzatır, ancak tamamen yıprandığında yenilenmelidir.

9. Frezelerle kullanılır mı? Evet, çoğu kılavuz rayı için freze bağlantı adaptörleri mevcuttur; düz kanallar açmak için harikadır.

10. Kimler kılavuz rayı almalı? Hassas panel kesimi yapmak isteyen hobidaşlar, yerinde montaj yapan marangozlar ve mutfak/mobilya imalatçıları.

Sonuç ve Uzman Yorumu

1994 yılından beri dükkanımızda binlerce kez söylediğim gibi: "Hırdavatın ucuzu adamı yarı yolda, rayın kalitesizi ise plakayı çöpte bırakır."Kılavuz rayı, bir atölyenin sadece aksesuarı değil; "hassasiyet" kavramının fiziksel halidir. Eğer doğru marka uyumunu seçer, profil sertliği ve modülerlik avantajından taviz vermez ve Ayka Teknik güvencesiyle yedek lastik desteği olan bir model tercih ederseniz; elinizdeki dairesel testere, devasa bir panel ebatlama makinesinin hassasiyetine kavuşur.

Ayka Teknik olarak sunduğumuz en yeni model kılavuzlama sistemlerinde biz; alüminyumun saflık derecesinden, kıymık önleyici bandın polimer yoğunluğuna kadar her detayı sizin için inceliyoruz. Kastamonu’dan tüm Türkiye’ye, işini milimetrik ve profesyonelce bitirmek isteyen her ustaya kapımız açık. Unutmayın, doğru ekipman işi bitirir, uzman bilgi ise malzemenizi korur.
