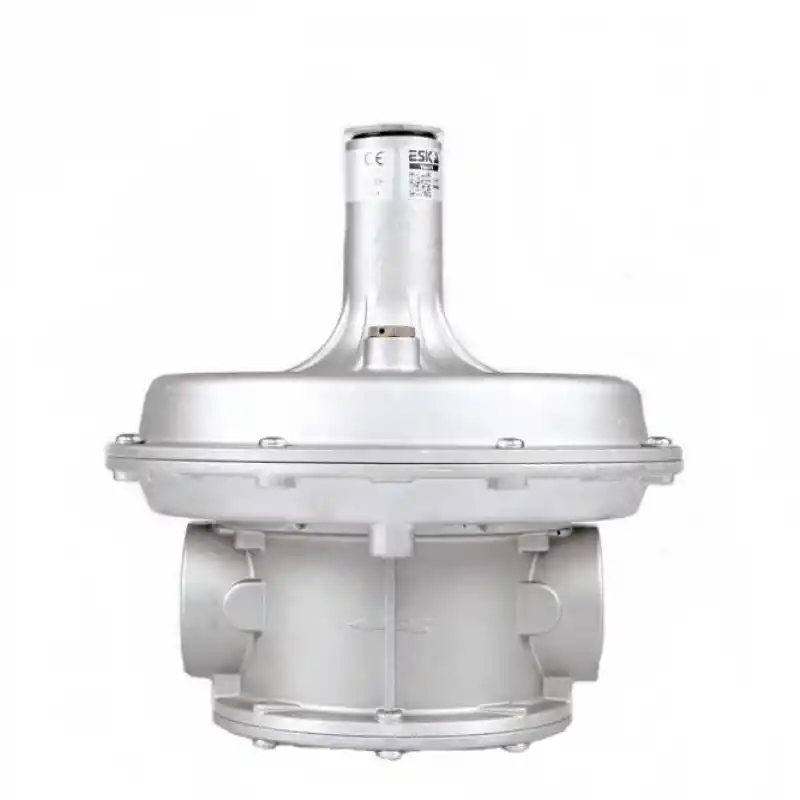

Eska 1" Emniyet Kapatmalı Gaz Basınç Shut-Off Regülatörleri
ERG-E serisi emniyet kapatmalı gaz basınç regülatörleri, endüstriyel ve şehir şebekelerinde kullanılabilen, izin verilen giriş basıncına kadar birçok farklı gaz giriş basıncını, elle yapılan yay ayarı sayesinde çıkış tarafında istenilen değere düşürebilen ve basıncı düşürdüğü değerde belirli toleranslar içinde sabit tutabilen, içindeki çıkarılabilen ve yıkanabilen filtre kartuşu sayesinde gazla taşınan toz, pislik benzeri parçacıkları süzebilen gaz armatürleridir. ERG-E serisi regülatörlerimizde çıkış basıncında istenenden fazla yükselmeye ve/veya düşmeye karşı emniyet kapama tertibatı bulunur ve bu regülatörler sahip oldukları emniyet kapatma tertibatı sayesinde çıkış basıncındaki istenmeyen basınç değişimlerinde gaz beslemesini otomatik olarak kesebilen regülatörlerdir. Bu regülatörlerde otomatik olarak kapatmanın yapılması istenen emniyet kapatma değeri çıkış basıncına göre ayarlanır, ayrıca emniyet kapatmanın devreye girip gaz kapatmasından sonra sistemdeki gaz akışının tekrar açılabilmesi için kapamayı doğuran nedenler ortadan kaldırıldıktan sonra aşağıda anlatıldığı gibi emniyet kapatma tertibatının yeniden elle kurulması ve kalibrasyon işleminin yapılması gerekmektedir.
ERG-E serisi Genel Özellikleri
ERG-E serisi gaz basınç regülatörleri maksimum 1 bar giriş basıncını 16 ile 150 mbar arasında istenilen çıkış basıncına düşürmek için gaz hatlarında kullanılır. Çıkış basıncı aralığı değişik yay seçimi ile ayarlanabilir. Emniyet kapatmalı regülatör içerdiği emniyet kapama sistemi sayesinde, çıkış basıncının ayarlanan değerinin üstüne çıkması ya da altına inmesi halinde sistemde kullanılan cihazların güvenliğini sağlamak üzere otomatik olarak devreye girer ve hattaki gaz akışını keser
Kullanım Alanı: Şehir şebekeleri ve endüstriyel alanlarda bulunan gaz boru hatları
Akışkan: Doğalgaz, LPG, Propan, Bütan, Şehir gazı, Hava benzeri aşındırıcı olmayan gazlar
Basınç Sınıfı: PN1

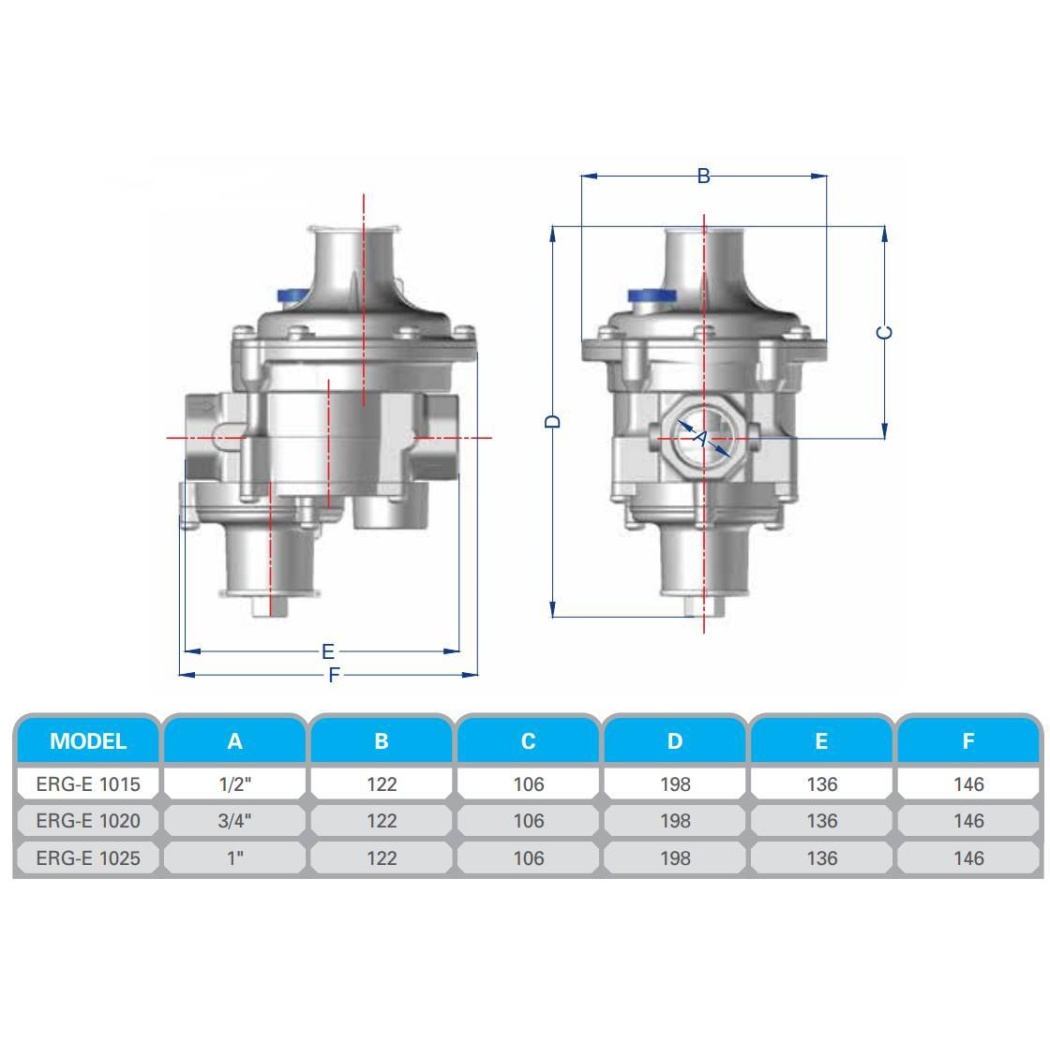

Bağlantı: 1/2″, 3/4″, 1″, 11/4″, 11/2″, 2″ dişli
Giriş Basınç Aralığı: 50 mbar ile 1 bar arası
Çıkış Basınç Aralığı: 16 mbar ile 150 mbar arası
Debi Aralığı: 15 - 120 m3/h
Filtre: 50 mikron (istek üzerine 10-20 mikron)
Kademe Sayısı: Tek Kademeli
Doğruluk Sınıfı-Çıkış Toleransı: AC 10 (±%10)
Kapatma Toleransı: SG30 (+%30)
Çalışma Sıcaklık Aralığı: -20 °C ile 60 °C arası (istek üzerine -40 °C)
Maksimum Emniyet Kapatma Basıncı Aralığı: 30 mbar ile 200 mbar arası
Maksimum Emniyet Kapatma Toleransı: %20
Minimum Emniyet Kapatma Basıncı Aralığı: 12 mbar ile 40 mbar arası
Minimum Emniyet Kapatma Toleransı: %20
Kapama Süresi: 1 saniyenin altında
Yapısal Ek Özellikler: Çıkış basıncındaki azalmada veya artışta kapatma
Malzeme Standartları: Alüminyum - EN 1706, Pirinç - EN 12164, Kauçuklar - EN 549
Malzemeler: Gövde ve kapak EN AC-46100 Alüminyum, Plastik malzemeler Naylon, Kauçuk malzemeler NBR, filtre braketi metal
