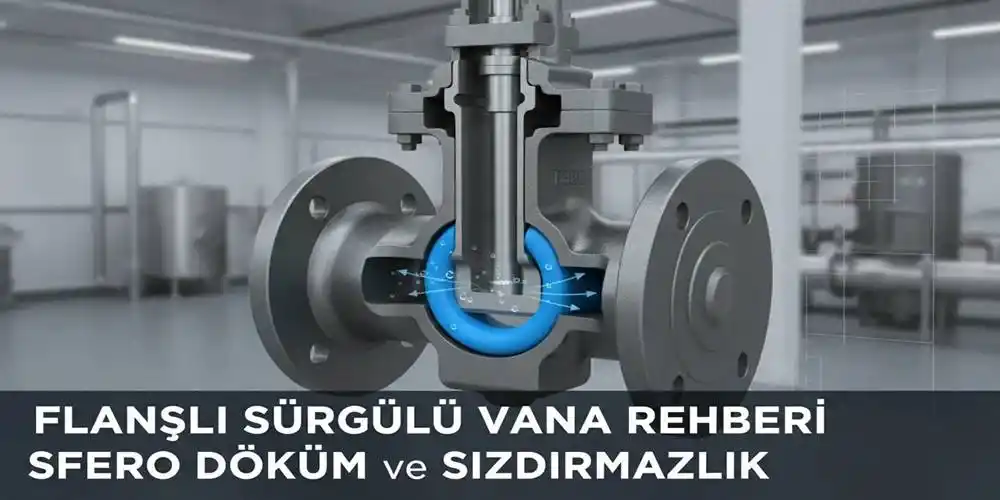

Flanşlı Sürgülü Vana Rehberi | Sfero Döküm ve Sızdırmazlık

1994 yılından beri şirket merkezimizde; yüksek basınçlı ana iletim hatlarının uğultusunu, döküm gövdelerin o ağır ve güven veren heybetini, tesisatın can damarı olan akışkan kontrolünün bizzat "tozunu, yağını ve basınç testini" yapmış bir Teknik Başmühendis ve usta gözüyle yazıyorum.

Ayka Teknik olarak 32 yıldır bu sektörün mutfağındayız. Tezgahımızdan on binlerce vana, milimetrik hesaplanmış binlerce endüstriyel ve tarımsal proje geçti. Müşterilerimiz dükkâna veya web sitemize geldiğinde genelde şu şikâyetle gelirler: "Usta, vana sızdırıyor, kolu dönmüyor" ya da "Hattaki basınç düştü, sürgü mü düştü acaba?" İşte o an biz usta işi teşhisimizi koyarız: "Senin aradığın sadece bir döküm parçası değil evlat; senin aradığın, sürgüsü EPDM kaplı, gövdesi sfero döküm (GGG40/50) olan ve sızdırmazlıkta 'sıfır tolerans' sunan profesyonel bir Flanşlı Sürgülü Vanadır!"

Bugün, modern altyapının, tarımsal sulamanın ve endüstriyel iletim hatlarının "en sadık muhafızı" olan bu ekipmanları; tesisat dünyasının teknik gereksinimleriyle harmanlayarak masaya yatırıyoruz. Bu rehber, bir teknik uzmanın otuz yılı aşkın tecrübe manifestosudur.

Flanşlı Sürgülü Vana Rehberi : Teknik Özellikler, Montaj ve Sızdırmazlık Sırları

Altyapının Sessiz Gücü

Hırdavat ve endüstriyel tesisat sektöründe geçirdiğim otuz yılı aşkın sürede şunu öğrendim: Bir hattın güvenliği, en zayıf vanası kadardır. Flanşlı Sürgülü Vana, akışkanın geçişini boru eksenine dik olarak hareket eden bir sürgü (wedge) vasıtasıyla kesen veya açan, boru hattına flanşlar aracılığıyla bağlanan en temel kontrol elemanıdır.

Neden bu rehber çok önemli? Çünkü bugünlere geldiğimizde artık her damla su, her bar basınç büyük bir maliyet unsuru. Modern tesislerde "sızdırmazlık" bir tercih değil, yasal ve ekonomik bir zorunluluktur. Yanlış vana seçimi; hattın gereksiz ağırlaşması, kavitasyon nedeniyle sürgünün aşınması ve korozyon sonucu vananın kilitlenmesi demektir. Bu rehber; Kastamonu’daki bir sulama kooperatifi başkanından devasa bir fabrikanın enerji müdürüne kadar herkesin "Hangi flanşlı sürgülü vana benim hattım için en uzun ömürlü?" sorusuna teknik bir anayasa niteliğinde yanıt verecek. Ayka Tekniktecrübesiyle; sfero döküm gövdelerden elastomer kaplı sürgülere, PN16 basınç sınıflarından yükselen ve yükselmeyen milli modellere kadar her detayı inceleyeceğiz.

[Flanşlı Sürgülü Vana] Nedir?

Flanşlı Sürgülü Vana, akışkan iletim hatlarında akışın tam olarak başlatılması veya durdurulması amacıyla kullanılan, sızdırmazlığı dikey hareket eden bir sürgü ile sağlayan ve boru hattına flanşlı bağlantı ile monte edilen bir armatürdür. Teknik literatürde "Gate Valve" olarak tanımlanır ve genellikle TS EN 1171 veya DIN 3352 standartlarına uygun olarak üretilir.

Teknik bir perspektifle bu ekipman; bir ana gövde (genellikle GGG40 veya GGG50 Sfero Döküm),akışı kesen bir sürgü (klape), sızdırmazlığı sağlayan sızdırmazlık ringleri veya elastomer kaplama, hareketi ileten mil (stem) ve dış kumanda birimi olan volan (el çarkı) bileşenlerinden oluşur. Günümüz teknolojisinde bu ürünler artık sadece "aç-kapa" yapan aparatlar değil; epoksi toz boya ile korozyon direnci artırılmış, mil sızdırmazlığı O-ringler ile güçlendirilmiş ve tork direnci optimize edilmiş ileri mühendislik donanımlarıdır. Varlık bazlı (entity) tanımlarsak; flanşlı sürgülü vana, hidrolik ekosistemin aktif kesici operatörü ve sızdırmazlık garantörü bileşenidir.

[Flanşlı Sürgülü Vana] Nasıl Çalışır?

Mekanizma, "Doğrusal Hareket ve Kama Tipi Sızdırmazlık" prensipleri üzerine kuruludur:

1. Açma ve Kapama Hareketi: Kullanıcı volanı çevirdiğinde, mil (stem) dönmeye başlar. Mil üzerindeki dişler, sürgünün içindeki somunla etkileşime girerek sürgüyü aşağı (kapama) veya yukarı (açma) doğru hareket ettirir.

2. Sızdırmazlık Mekanizması: Sürgü aşağı indiğinde, gövde içindeki yataklara (seat) kama şeklinde oturur. Elastomer kaplı (soft seated) modellerde sürgü üzerindeki EPDM kaplama, döküm gövdeye tam baskı yaparak moleküler düzeyde sızdırmazlık sağlar.

3. Akış Dinamiği: Sürgülü vanalar "Tam Geçişli" (Full Bore) yapılardır. Sürgü tam yukarı kalktığında, vana içindeki geçiş alanı boru çapıyla aynıdır. Bu, akışkanın vana içinden geçerken herhangi bir türbülans veya basınç kaybına uğramamasını sağlar.

   (Tam açık pozisyonda basınç kaybı ihmal edilebilir düzeydedir.)

4. Mil Sızdırmazlığı: Vananın dışarı sızdırmazlığı, mil üzerindeki çok katmanlı O-ringler ve baskı ringleri ile sağlanır. Yeni model profesyonel vanalarda mil sızdırmazlığı, vana tam açıkken bile basınç altında değiştirilebilecek teknik modüllerle desteklenmektedir.

[Flanşlı Sürgülü Vana] Nerelerde Kullanılır?

Tarımsal Sulama ve Altyapı Hatları

Damlama ve yağmurlama sulama sistemlerinin ana besleme hatlarında. Kastamonu’daki geniş tarım arazilerinden, baraj çıkışlarına kadar her noktada suyun yönetimini bu vanalar yapar.

Su ve Atık Su Tesisleri

İçme suyu şebekelerinde, pompa istasyonlarında ve arıtma tesislerinde. Korozyon direnci yüksek, epoksi toz boyalı sfero döküm modeller burada başroldedir.

Endüstriyel Tesisler ve Fabrikalar

Soğutma suyu hatları, yangın tesisatları ve genel amaçlı sıvı iletim devrelerinde. Ayka Teknik olarak biz, agresif sıvılarda mutlaka malzemenin kimyasal uyumuna dikkat edilmesini öneriyoruz.

Yangın Koruma Sistemleri

Yangın hidrant hatlarında ve ana besleme depolarında. Genellikle "Yükselen Milli" modeller, vananın açık mı kapalı mı olduğunun uzaktan görülmesi gereken bu kritik noktalarda tercih edilir.

Gıda ve İlaç Sanayi

Üretim bantlarındaki sıvı transfer hatlarında. "Gıdaya uygun" sertifikalı elastomer kaplamalı sürgüler hijyen standartlarını karşılar.

[Flanşlı Sürgülü Vana] Türleri

Satın Alma Rehberi: Flanşlı Sürgülü Vana Nasıl Seçilir?

1994'ten beri tezgâhımızdan geçen on binlerce armatüre dayanarak söylüyorum; yanlış vana seçmek sadece para kaybı değildir, "ustam vana kilitlendi" diyerek hattın komple kazılmasına neden olur. İşte günümüzün kriterleri:

1. Basınç Sınıfı (PN10, PN16, PN25)

En büyük hata şudur: "Hattın basıncı 8 bar, PN10 taksak yeter."DİKKAT!

• Gerçek: Pompanın ilk çalışma anındaki şok basınçları (Water-Hammer) ve tesisatın genleşme katsayısı hesaba katılmalıdır. Ayka Teknik usta tavsiyesi; standart altyapı hatları için her zaman en az PN16 sfero döküm modelleri tercih edin. PN25 ise yüksek basınçlı ana arterlerin standardıdır.

2. Malzeme Kalitesi: Pik (GG25) mi, Sfero (GGG40/50) mu?

• Pik Döküm: Kırılgandır, sismik hareketlerde veya zemindeki çökmelerde çatlayabilir.

• Sfero Döküm: Esnektir, darbelere ve yüksek basınç şoklarına dayanıklıdır. Günümüz standartlarında güvenli bir tesisat için biz her zaman GGG40 veya GGG50 Sfero dökümü öneriyoruz.

3. Sürgü Kaplama Materyali

Vana içinden ne geçiyor?

• İçme ve Kullanım Suyu: EPDM kaplı sürgü (max 70°C - 80°C) idealdir.

• Yağlı ve Atık Sular: NBR kaplı sürgü direnci daha yüksektir.

  Yanlış kaplama seçimi, sürgünün şişmesine ve vananın çalışamaz hale gelmesine yol açar.

4. Boyut ve Standart Uyum (DIN F4/F5)

Vananızın montaj boyu (yüzeyden yüzeye mesafe) tesisatınıza uygun olmalıdır. Kısa tip (F4) modeller yer kazandırırken, uzun tip (F5) modeller bazı standart tesisat projelerinde yasal zorunluluktur.

Profesyonel Kullanıcı Tavsiyeleri

• "Akış Yönüne Dikkat Etmeyin (Genelde)!": Sürgülü vanalar çift yönlü (Bi-directional) çalışır. Ancak dikey milli montaj her zaman sızdırmazlık ömrünü uzatır.

• Açma/Kapama Hızı: Sürgülü vanalar hızlı açılıp kapanmak üzere tasarlanmamıştır. Çok turlu yapıları sayesinde yavaş kapanırlar; bu da boru hatlarında öldürücü olan koç darbesini engeller. Volanı asla bir anahtar veya levye ile zorlamayın.

• Epoksi Kaplama Kontrolü: Vananın iç ve dış yüzeyinin en az 250 mikron kalınlığında mavi epoksi toz boya ile kaplı olduğundan emin olun. Bu, vananızın 50 yıl korozyona uğramadan toprak altında kalmasını sağlar.

Kullanıcıların En Çok Yaptığı Hatalar

1. Vanayı "Debi Ayar" Vanası Olarak Kullanmak: En büyük hata budur! Sürgülü vanalar ya tam açık ya tam kapalı çalışır. Vanayı %50 açık bırakırsanız, akışkanın hızı sürgünün alt kısmını "kum püskürtme" etkisiyle aşındırır. Bu durum sürgünün sızdırmazlık özelliğini kalıcı olarak bozar.

2. Yanlış Flanş Sıkma Düzeni: Cıvataları dairesel sırayla sıkmak flanşı büker. Cıvatalar daima "yıldız düzeni" (karşılıklı) ile ve tork anahtarıyla sıkılmalıdır.

3. Vana Üzerinde Toprak Biriktirmek: Yeraltı uygulamalarında vana muhafaza kutusu (vontuz/buşakle) kullanmamak. Milin toprakla doğrudan teması, zamanla mili döndürülemez hale getirir.

Profesyonel Kullanım İpuçları

• Türkiye'nin Kışı ve Donma: Tesisat dışarıdaysa ve kışın vana içinde su kalıyorsa, su donduğunda gövdeyi patlatabilir. Kışın sistemi boşaltın veya vanayı yalıtım ceketiyle koruyun.

• Periyodik Hareket: Uzun süre kapalı veya açık kalan vanalar "kaynama" yapabilir. Yılda en az 2 kez vanayı tam tur kapatıp açmak, mekanizmanın ve ringlerin sağlıklı kalmasını sağlar.

• Mil Koruma: Yükselen milli vanalarda milin dışarıda kalan dişli kısmını korozyona karşı gresle yağlayın ve bir plastik muhafaza ile kapatın.

En Çok Sorulan Sorular (SSS)

1. Flanşlı sürgülü vana nedir?Boru hatlarında akışı kesmek için dikey hareket eden bir sürgü kullanan, flanşlı bağlantıya sahip ağır hizmet tipi kontrol armatürüdür.

2. Nasıl çalışır? Volanın dönmesiyle milin sürgüyü aşağı (kapama) veya yukarı (açma) hareket ettirmesi prensibiyle çalışır.

3. Küresel vana ile farkı nedir? Küresel vana hızlı açılır-kapanır, sürgülü vana yavaş kapanarak koç darbesini önler. Ayrıca sürgülü vana tam açıkken akışa hiçbir direnç göstermez.

4. Hangi model daha iyi? Günümüzde elastomer (EPDM) kaplı sürgülü, sfero döküm (GGG40) gövdeli modeller sızdırmazlık performansı açısından en iyisidir.

5. Tam geçişli (Full Bore) ne demektir? Vananın içindeki geçiş deliğinin boru çapıyla birebir aynı olmasıdır; bu sayede basınç kaybı yaşanmaz.

6. Vana neden çok zor dönüyor? Ya mil üzerindeki dişlerde kirlenme vardır ya da sürgü elastomeri gövdeye kaynamıştır. Zorlamak mili kırabilir; yağlayıcı spreylerle müdahale edilmelidir.

7. Paslanır mı? Yeni model, WRAS onaylı epoksi toz boyalı modeller korozyona karşı %100 dirençlidir.

8. Yeraltına takılabilir mi? Evet, ancak mutlaka buşakle takımı (uzatma mili ve vana kutusu) ile birlikte monte edilmelidir.

9. Fiyatlar neden değişken? Gövde döküm kalitesi (Sfero vs Pik),sürgü üzerindeki kauçuğun saflığı ve epoksi boyanın mikron kalınlığı fiyatı belirler.

10. Kimler almalı? Altyapı müteahhitleri, tesisat ustaları, fabrika bakım müdürleri ve sulama sistemi kuran çiftçiler.

Sonuç ve Uzman Yorumu

1994 yılından beri dükkânımızda binlerce kez söylediğim gibi: "Hırdavatın ucuzu adamı yarı yolda, vananın kalitesizi ise hattı çamur altında bırakır."Flanşlı Sürgülü Vana, tesisatınızın "sessiz korumasıdır". Eğer doğru malzeme alaşımını (Sfero GGG40/50) seçer, EPDM kaplama kalitesinden taviz vermez ve Ayka Teknik güvencesiyle gerçekten sertifikalı bir model tercih ederseniz; hem enerji tasarrufu sağlarsınız hem de sızdırmaz bir sistemin huzurunu yaşarsınız.

Ayka Teknik olarak sunduğumuz yeni model vana teknolojilerinde biz; dökümün darbe direncinden, sürgünün mikron düzeyindeki kapanma hassasiyetine kadar her detayı sizin için inceliyoruz. Tüm Türkiye’ye, altyapının dilinden anlamak ve işini profesyonelce bitirmek isteyen her kullanıcıya kapımız açık. Unutmayın, doğru ekipman işi bitirir, uzman bilgi ise sisteminizi korur.
