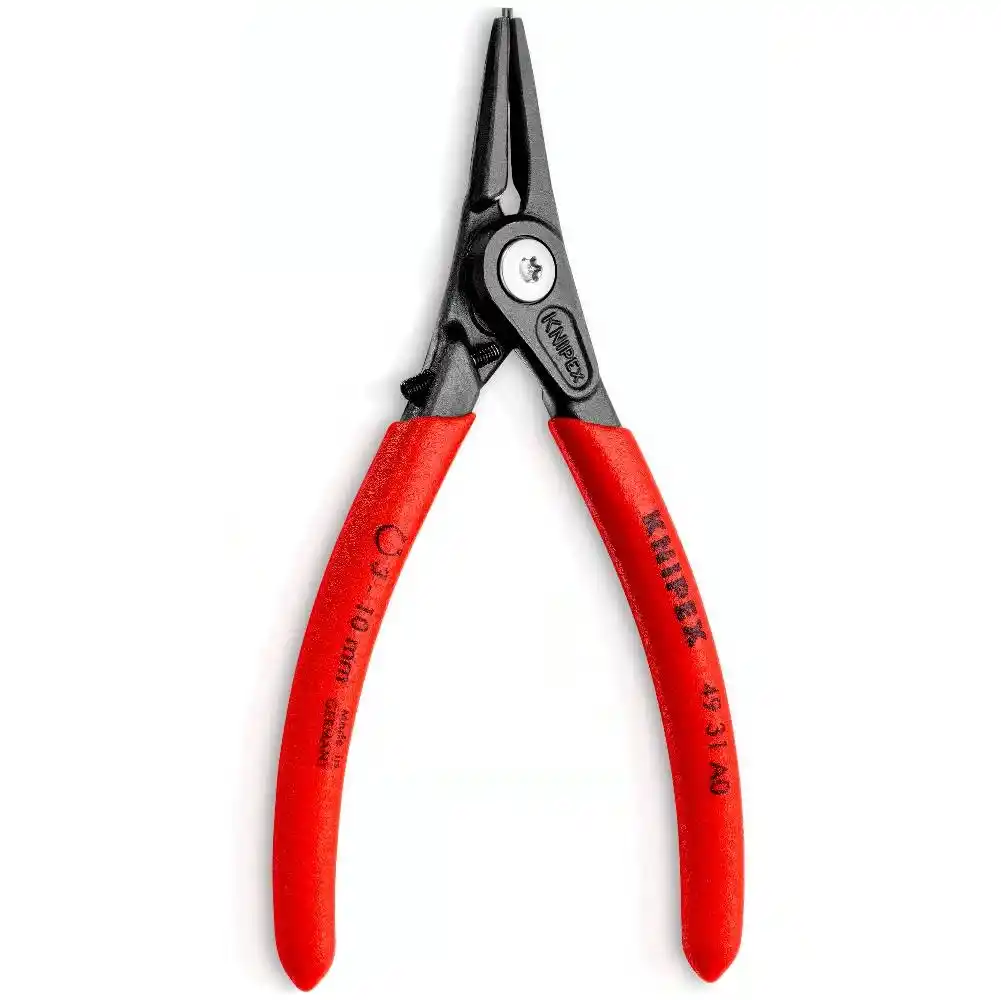

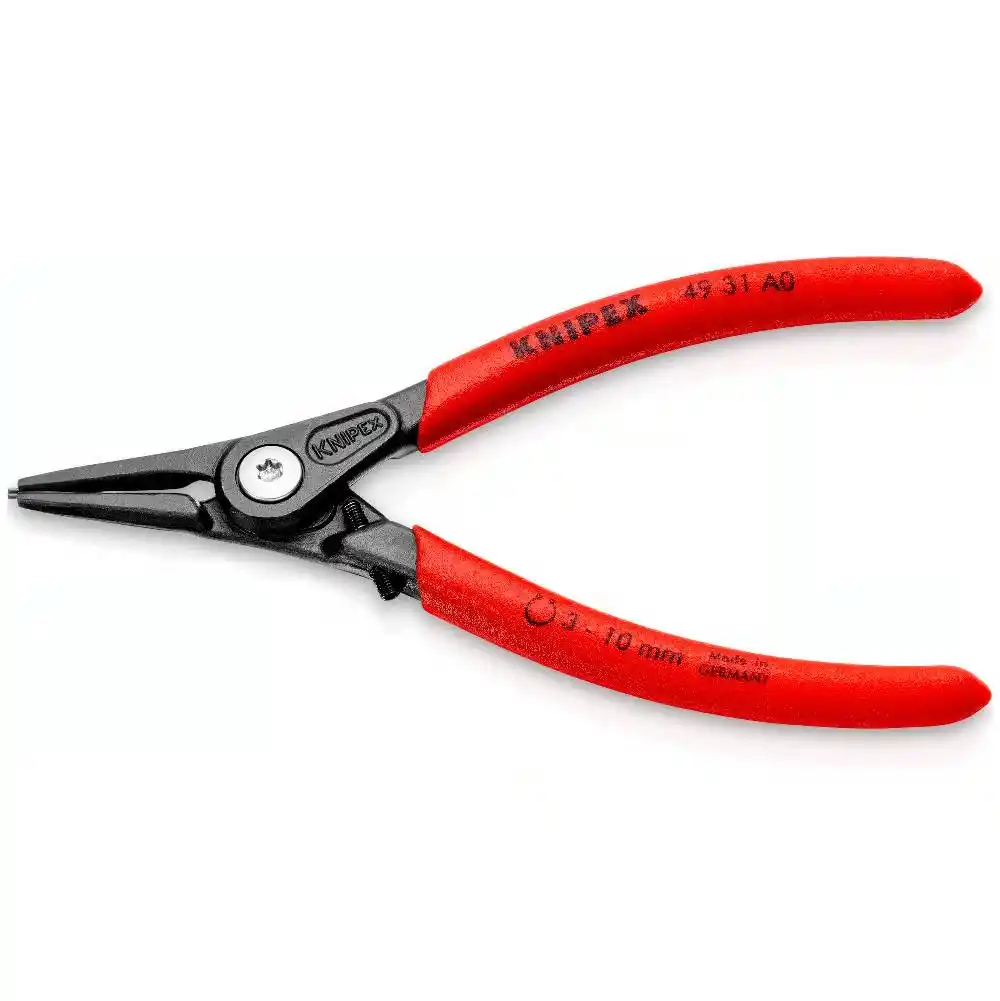

Knipex 49 31 A0 Hassas Dış Segman Pensesi

Knipex 49 31 A0 Hassas Dış Segman Pensesi Nedir ve Nasıl Çalışır?

Knipex 49 31 A0; Ø 3 – 10 mm çap aralığındaki miller üzerine takılan dış segmanların (emniyet halkalarının) deforme edilmeden hassas biçimde monte edilmesi ve sökülmesi için geliştirilmiş, aşırı açılma sınırlayıcılı (overexpansion guard) profesyonel hassas dış segman pensesidir.

Knipex 49 31 A0 Hangi İşlerde ve Sektörlerde Kullanılır?

Bu el aleti; hassas mekanik imalat, otomotiv revizyonu, elektrikli el aleti servisi, otomasyon sistemleri montajı ve müttehit hatlardaki küçük mil segmanı uygulamalarında kullanılır.

• Hassas Mekanik ve Saat/Ölçü Aletleri İmalatı: Ø 3 mm ila 10 mm arasındaki mikro ve küçük mil çaplarında hassas segman montajı.
• Otomotiv ve Yan Sanayi: Şanzıman içi küçük mil bağlantıları, pedallar, diferansiyel küçük aksamları ve mekanik kumanda kollarındaki dış segmanların sökülüp takılması.
• Elektrikli El Aletleri ve Endüstriyel Motor Servisleri: Rulman sabitleme segmanlarının, küçük motor millerinin ve redüktör dişlilerinin emniyet halkalarının değişimi.
• Endüstriyel Otomasyon ve Pnömatik Sistemler: Pnömatik silindir milleri, lineer rulman tutucuları ve robotik tutucu mekanizmalarındaki dış emniyet halkalarının hassas bakımı.
• Seri Üretim Montaj Hatları: Aşırı açılma sınırlayıcısı sayesinde aynı tip segmanın yüzlerce kez mikro-tolerans kaybı yaşanmadan seri olarak hatta takılması.

Neden Knipex 49 31 A0 Hassas Segman Pensesi Tercih Edilmeli?

Knipex 49 31 A0, ucuz penselerin neden olduğu segman fırlaması, uç kırılması ve segmanın aşırı esnetilerek bozulması problemlerini preslenmiş yay çeliği uçları ve ayarlanabilir stoperi ile %100 ortadan kaldırır.

• 10 Kata Kadar Daha Uzun Servis Ömrü: Uçlar gövdeden tornalanma yerine, yüksek sertlikteki çekilmiş yay çeliği telden çakılarak imal edilmiştir; kırılma ve deformasyona karşı 10 kat daha dayanıklıdır.
• Aşırı Açılma Tahdidi (Stoper): Ayarlanabilir alyen vida stoperi, segmanın gereğinden fazla açılmasını önleyerek DIN 471 standartlarına uygun tam oturma sağlar; segmanın mikron düzeyinde bile formu bozulmaz.
• Segman Fırlamasını Önleyen Geniş Temas Yüzeyi: Düz tutucu uçların (0.9 mm çap) geniş basma yüzeyleri segman deliklerini sıkıca kavrar, segmanın sekip fırlamasını veya bükülmesini engeller.

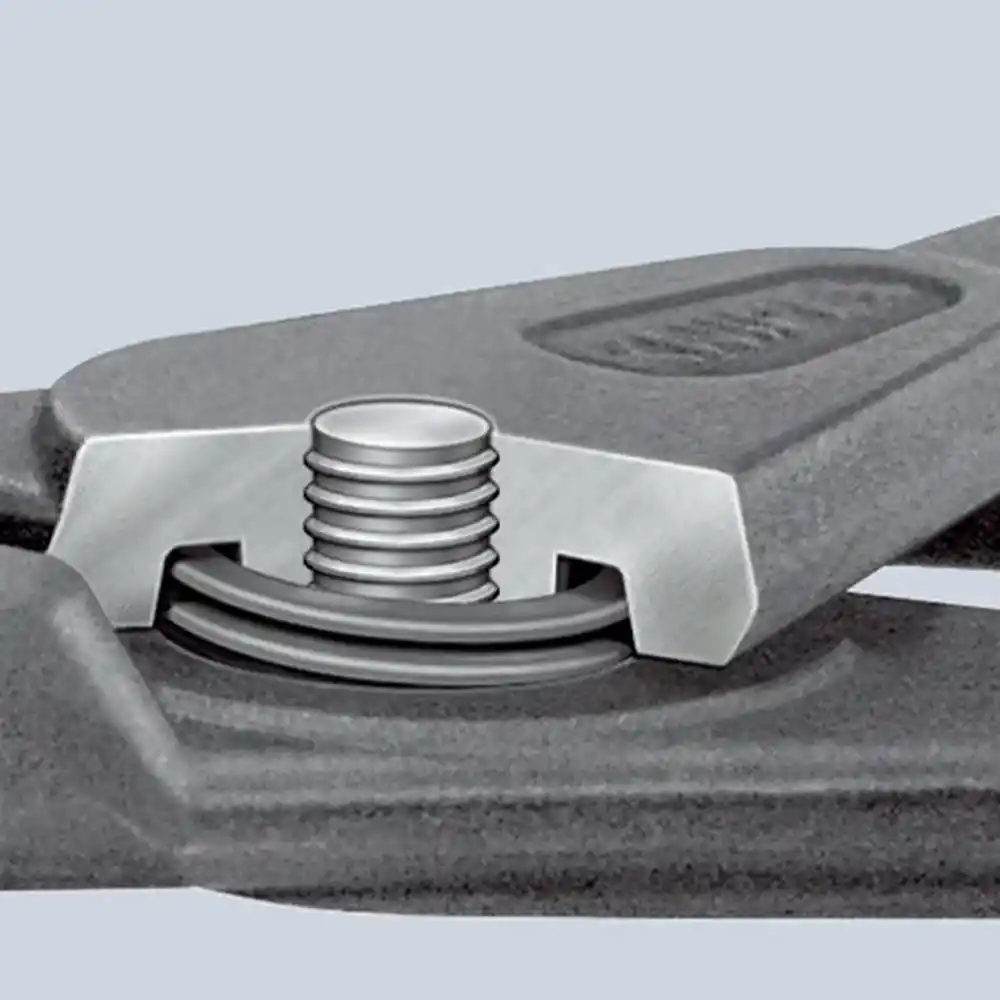

• Korumalı İç Yay Mekanizması: Açma yayı vidalı mafsalın içerisine entegre edilmiştir. Dış etkenlerden etkilenmez, kirlenmez, takılmaz ve kaybolma riski sıfırdır.

Öne Çıkan Teknik Avantajlar

Dövme krom vanadyum çeliği gövde, sıfır boşluklu vidalı mafsal ve ergonomik kaymaz kollar ile en zorlu seri montaj işlerinde bile hassas kontrol ve yüksek verimlilik sunar.

Performans ve Hassasiyet

• Aşırı Genleşme Koruması (Overexpansion Guard): Ayar vidası sayesinde açılma sınırı sabitlenerek seri imalatta standart ve aşırı esnetilmeyen segman montajı yapılır.
• Sıfır Boşluklu Vidalı Mafsal (Bolted Joint): Pense kollarının hassas ve pürüzsüz hareket etmesini sağlar, uçlarda eksenel kaymayı engeller.

Dayanıklılık

• Preslenmiş Yay Çeliği Uçlar: Ağır hizmet koşullarında ve sürekli tekrarlayan montaj döngülerinde kırılmayan, aşınmayan tel uç yapısı.
• Krom Vanadyum Elektrik Çeliği Gövde: Yağda sertleştirilmiş dövme gövde mimarisi ile yüksek burulma direnci.
• Atramentize Yüzey Kaplaması: Korozyona, pasa ve atölye kimyasallarına karşı dayanıklı gri atramentize kaplama.

Ergonomi ve Kullanım Kolaylığı

• Kaymaz Plastik Kaplama Kollar: Sıkma esnasında avuç içinden kaymayan, güvenli kavrama sağlayan ergonomik kılıf.
• Hafif ve Kompakt (103 g / 140 mm): Dar alanlardaki mil uygulamalarında maksimum manevra kabiliyeti.

Knipex 49 31 A0 Teknik Özellikler Tablosu

Aşağıdaki tabloda Knipex 49 31 A0 hassas dış segman pensesine ait üretici tarafından onaylanmış teknik veriler yer almaktadır.

Uzmanından Kurulum ve Kullanım Tüyoları

Aşırı açılma sınırlama vidası segmanın mil çapına göre bir kez ayarlandığında, tüm seri imalat boyunca segman deformasyonu riski tamamen ortadan kalkar.

• Stoper Ayarı Yapılması: Kullanılacak segman pensesinin ucuna takılır. Gövdedeki alyen stoper vidası ayarlanarak pense kollarının segmanı sadece mile geçebilecek kadar (minimum yeterli açıklıkta) esnetmesine izin verilir. Vida kilitlenerek seri montaja geçilir.
• Uçların Yerleşimi: 0.9 mm çapındaki düz preslenmiş uçlar segman deliklerine tam dikey açıyla oturtulmalıdır. Açılı tutuşlar segman deliklerine zarar verebilir.
• Gönyeli Genleşme: Pense kollarını sıkarken dik kuvvet uygulayın. Vidalı mafsal yapısı sayesinde uçlar tamamen paralel açılacak ve segmanın yatayda burkulmasını önleyecektir.
• Seri Montaj Temizliği: Çalışma esnasında mil yivinin temiz ve hafif yağlanmış olması segmanın yuvaya "klik" sesiyle tam oturmasını kolaylaştırır.

Benzer Modellerle Performans Karşılaştırması

Aşağıdaki karşılaştırma tablosu, Knipex segman penselerinin farklı segment ve kapasitelerdeki teknik farklarını göstermektedir.

Mini Seçim Rehberi: Knipex 49 31 A0 Kime Uygundur?

Knipex 49 31 A0; Ø 3-10 mm millerle çalışan, segmanların elastik yapısını bozmadan seri ve hassas montaj yapmak isteyen profesyonel imalatçılar ve teknisyenler için idealdir.

Bu Ürün Sizin İçin UYGUNDUR, Eğer:

• Çapı 3 mm ile 10 mm arasında değişen miller üzerindeki dış emniyet halkalarıyla (DIN 471) çalışıyorsanız.
• Seri montaj hattında segmanların fazla açılarak esnemesini ve yuvada gevşek kalmasını önlemek istiyorsanız.
• Standart penselerin uçlarının çabuk kırılmasından veya segman fırlatmasından şikayetçiyseniz.
• Uzun yıllar boşluk yapmayacak vidalı mafsal ve yüksek mukavemetli pres uç teknolojisi arıyorsanız.

Bu Ürün Sizin İçin UYGUN DEĞİLDİR, Eğer:

• Delik içlerindeki iç segmanlar (DIN 472) ile çalışıyorsanız (İç segmanlar için 48 xx serisi precision penseler tercih edilmelidir).
• 10 mm'den daha büyük mil çaplarında segman montajı yapıyorsanız (Ø 10-25 mm için 49 31 A1 modeli seçilmelidir).

Sık Sorulan Sorular (SSS)

1. Knipex 49 31 A0 modeli iç segmanlar için kullanılabilir mi?

Hayır, Knipex 49 31 A0 modeli miller üzerindeki dış segmanlar (External Circlips) için tasarlanmıştır. İç segmanlar (delik içi) için kapatma yönünde çalışan Knipex 48 serisi tercih edilmelidir.

2. Aşırı açılma sınırlayıcı (overexpansion guard) nasıl ayarlanır?

Pense üzerindeki alyen vida gevşetilir, segman mil çapına uygun açıklığa getirilerek stoper vidası sıkılır. Böylece pense kolları her sıkıldığında segman tam belirlenen ölçü kadar açılır.

3. Preslenmiş yay çeliği uçların geleneksel tornalanmış uçlara göre avantajı nedir?

Preslenmiş uçlar soğuk çekilmiş yüksek yoğunluklu yay çeliğinden üretildiği için sürekli dinamik yük altında kırılmaya karşı 10 kata kadar daha dayanıklıdır ve deforme olmaz.

4. Pense uçları değiştirilebilir mi?

Hayır, uçlar fabrika ortamında yüksek pres gücüyle gövdeye çakılmıştır. Değiştirilebilir parçaya ihtiyaç duymadan son derece uzun kullanım ömrü sunar.

Güvenlik ve Bakım Önerileri

Hassas segman montajında göz koruması ihmal edilmemeli, pense mafsalı periyodik olarak hafif makine yağı ile yağlanmalıdır.

• Kişisel Koruyucu Donanım: Segman montaj ve söküm işlemlerinde fırlama riskine karşı daima emniyet gözlüğü takılmalıdır.
• Doğru Stoper Ayarı: Seri üretime başlamadan önce stoper vidasının iyice sıkılandığından ve açılma mesafesinin doğru ayarlandığından emin olunmalıdır.
• Mafsal Bakımı: Vidalı mafsal bölgesine belirli aralıklarla bir damla koruyucu ince makine yağı damlatılması pürüzsüz çalışmayı korur.
• Temizlik ve Depolama: Nemli ortamlardan korumak için kullanımdan sonra atramentize yüzey hafif yağlı bir bezle silinmelidir.

Sektörel Teknik Uzmanlık Notu

Knipex 49 31 A0, küçük çaplı mil segmanlarında karşılaşılan kalıcı segman deformasyonunu ayarlanabilir stoper teknolojisi ile çözen endüstriyel bir referans modeldir.
