Knipex 97 49 66 2 MC4 Solar Konektörler için Montaj Alet Seti

Knipex 97 49 66 2 MC4 solar konnektör montaj alet seti ile fotovoltaik sistem kurulumlarında kablo rakorlarını güvenle sıkın ve kilidi sarsıntısız açın.

Knipex 97 49 66 2 MC4 Solar Konektörler İçin Montaj Alet Seti Nedir ve Nasıl Çalışır?

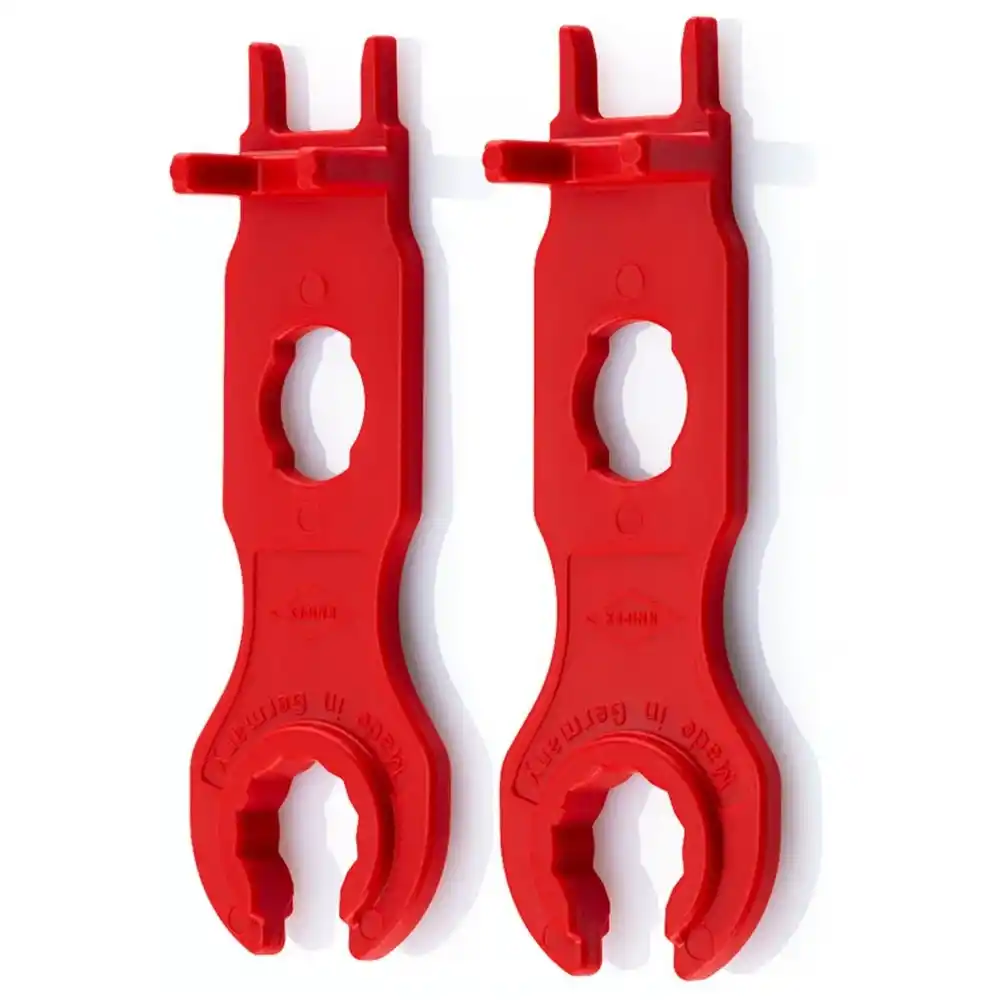

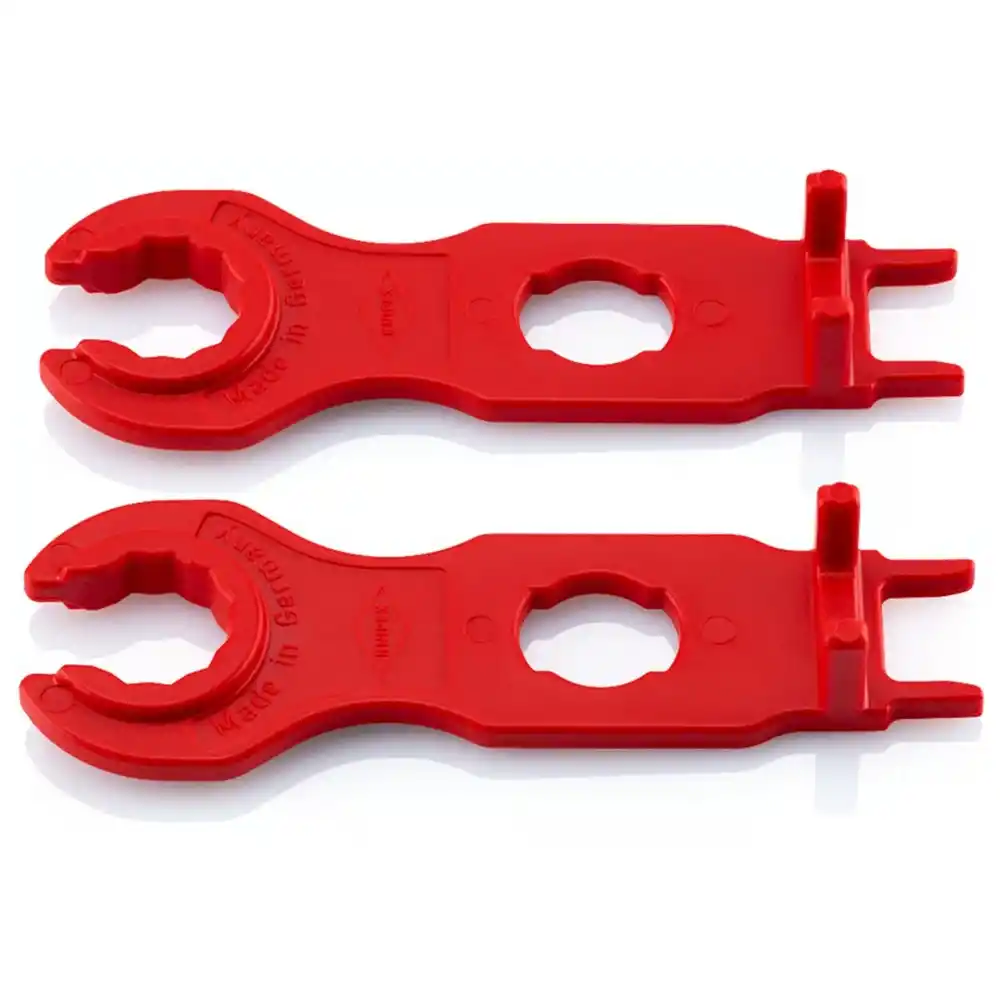

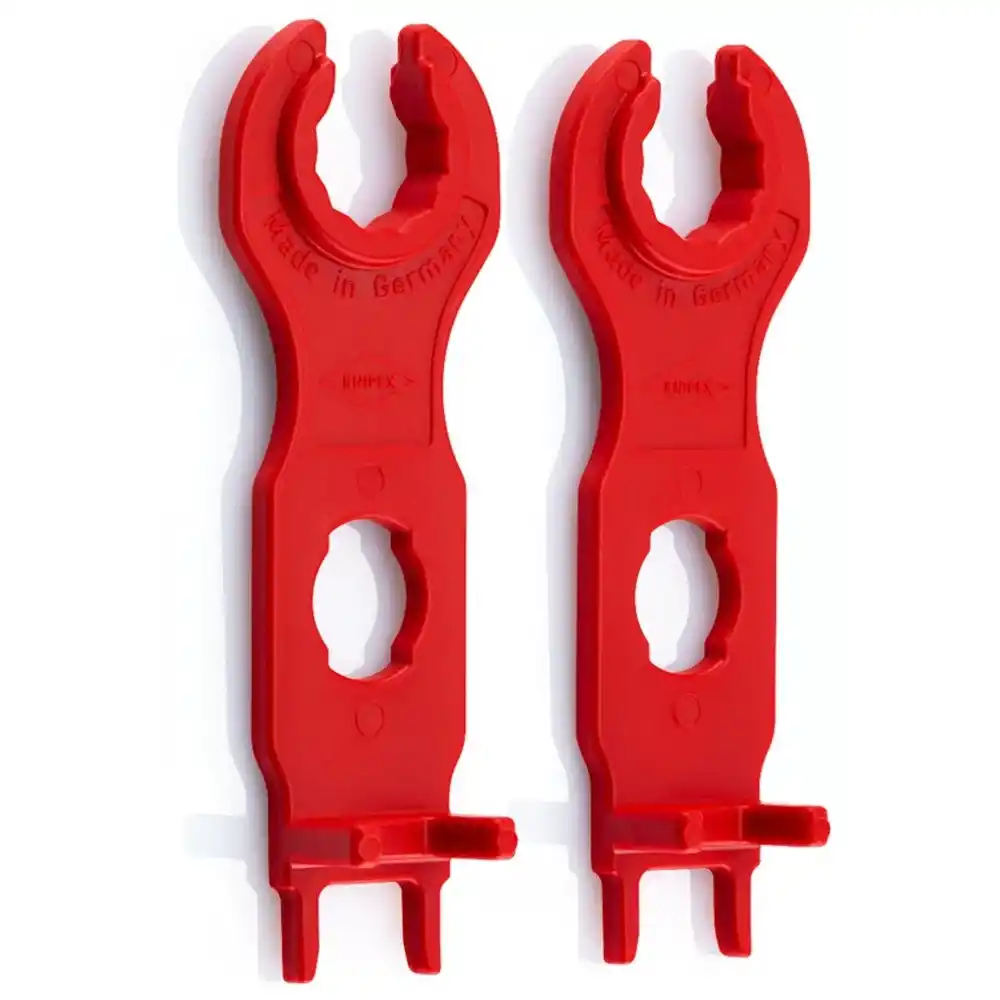

Knipex 97 49 66 2, fotovoltaik güneş paneli sistemlerinde kullanılan MC4 (Multi-Contact) solar konektörlerin kablo rakorlarını güvenli bir torkla sıkmak, gevşetmek ve geçmeli gövde kilitlerini zarar vermeden açmak için özel olarak tasarlanmış 2 parçalı profesyonel bir montaj el aletidir.

Güneş enerjisi santralleri (GES) projelerinde saha kurulumları esnasında kabloların uçlarındaki solar konektörlerin sızdırmazlık ve elektriksel süreklilik standartlarına uygun olarak birleştirilmesi kritik önem taşır. Bu amaca hizmet eden montaj el aleti, tamamen mekanik ve geometrik uyumluluk esasına dayalı bir kaldıraç ve sıkma anahtarı prensibiyle çalışır. Set içindeki iki adet kompakt polimer aparat, MC4 konektör gövdesindeki rakor somununa tam olarak oturacak tırnaklı ve yivli bir çene geometrisine sahiptir. Karşılıklı olarak yerleştirilen bu iki aparat sayesinde operatör, kabloyu kendi ekseni etrafında burkmadan ve konektörün içindeki sızdırmazlık keçelerine zarar vermeden gerekli sıkma momentine ulaşır. Aynı zamanda, aparatın uç kısmında bulunan özel pimler, kilitli durumdaki erkek ve dişi konektör gövdelerinin arasına girerek, tırnak mekanizmasını (güvenlik manşonu takılı olsa dahi) pürüzsüzce serbest bırakır ve güvenle ayırır.

Endüstriyel ve Teknik Uygulama Alanları: Solar Montaj Aparatı Hangi İşlerde Kullanılır?

Bu kompakt montaj seti, arazi tipi büyük ölçekli güneş enerjisi santrallerinden (GES) çatı tipi endüstriyel kurulumlara kadar tüm fotovoltaik projelerde solar kablo konnektör montajı, demontajı ve saha bakım operasyonlarında kullanılır.

• Güneş Enerjisi Santralleri (GES) Saha Kurulumu: Sahada binlerce panelin birbirine seri veya paralel bağlanması esnasında, MC4 güneş paneli fişlerinin ve prizlerinin hızlıca ve standartlara uygun sıkılmasında.

• Çatı Tipi Projeler ve Endüstriyel Çatılar: Endüstriyel çatı GES yatırımlarında, kablo kanalları içindeki dar alanlarda konnektör kilitlerinin el girmeyen noktalarda güvenle çözülmesinde ve kablo glandlerinin torklanmasında.

• Fotovoltaik Sistem Bakım ve Arıza Onarımı: Zamanla korozyona uğrayan, yanan veya arızalanan solar konnektörlerin, kablolara ve çevre donanımlara zarar verilmeden hattan sökülmesi ve yenilenmesi işlemlerinde.

• Solar İnverter ve DC Dağıtım Kutusu Montajı: İnverter girişlerindeki ve DC toplama panolarındaki (combiner box) yoğun konnektör dizilimlerinde, dar aralıklara zahmetsizce erişim sağlanarak montaj hızının artırılmasında.

Ergonomi ve Sektörel Çözümler: Neden Knipex Solar Montaj Seti Tercih Edilmeli?

Standart anahtarlar ve kargaburunlar plastik konnektör gövdelerini kırıp sızdırmazlığı bozarken, Knipex 97 49 66 2 orijinal kalıbı sayesinde sıfır deformasyonla tam torklama ve güvenli kilit açma sağlar.

Fotovoltaik saha uygulamalarında karşılaşılan en büyük sektörel zorluklardan biri, konnektör rakorlarının standart açık ağızlı anahtarlar, kurbağacıklar veya kargaburun gibi uygun olmayan aletlerle sıkılmaya çalışılmasıdır. Bu hatalı yöntemler, plastik konnektör gövdesinin çatlamasına, tırnakların kırılmasına veya zamanla içeriye su sızarak kısa devre ve ark arızalarına yol açar. Knipex solar montaj seti, tam olarak Stäubli MC4 orijinal ölçülerine sadık kalınarak üretilmiştir. Dolayısıyla konektör yüzeyinde kayma yapmaz ve sıfır aşınma ile tam sıkma sağlar. Rakiplerinin dayanıksız plastik imitasyonlarına kıyasla, cam elyafı ile güçlendirilmiş gövdesi sayesinde en zorlu şantiye koşullarında yüksek tork altında bile esnemez, kırılmaz ve uzun vadede işletmelerin fire ve arıza maliyetlerini radikal şekilde düşürür.

Operasyonel Verimlilik Sağlayan Öne Çıkan Teknik Avantajlar

Knipex MC4 montaj aparatları; yüksek mukavemetli malzeme kalitesi, sıfır kaçırma yapan geometrik hassasiyeti ve kompakt yapısı ile iş süreçlerinde benzersiz bir hız ve operasyonel güvenilirlik sunar.

• Maksimum Sıkma ve Çözme Performansı: Orijinal Multi-Contact profili sayesinde, solar kablo gland somunlarını kaçırma veya sıyırma yapmadan tam güçle torklayabilme kabiliyeti.

• Üstün Cam Elyaf Takviyeli Dayanıklılık: Fiberglas ile güçlendirilmiş endüstriyel polimer yapısı sayesinde düşmelere, darbelere, sahada güneş altındaki yüksek UV ışınlarına ve mekanik gerilimlere karşı ekstrem direnç.

• Operasyonel Süreç ve Zaman Verimliliği: Klasik el aletleriyle dakikalar süren ve konnektöre zarar veren kilit açma işlemini, emniyet kollu modellerde bile saniyeler içinde sarsıntısız gerçekleştirerek işçilik verimliliğini artırması.

• Hafif ve Ergonomik Kullanım Kolaylığı: Sadece 115 mm uzunluğa ve tüy kadar hafif bir gövdeye sahip olması sayesinde cepte veya alet yeleğinde ağırlık yapmadan, dar alanlarda tek elle kolayca kontrol edilebilmesi.

• Aşınmasız Uzun Servis Ömrü: Metal el aletleri gibi plastik konnektör yüzeyini çizip korozyona zemin hazırlamayan yapısı ve aşınmaya karşı dirençli çene profili ile yıllar boyu ilk günkü hassasiyeti koruma avantajı.

Knipex 97 49 66 2 Teknik Özellikler Tablosu

Aşağıdaki tabloda, Knipex 97 49 66 2 solar konektör montaj alet setine ait fabrika verileri, boyutlar, malzeme bileşeni ve fonksiyonel kapasite değerleri listelenmiştir.

Teknik Uzmanından Kurulum, Düzenleme ve Kullanım Tüyoları

Solar konektörlerin montajında su sızdırmazlığı garantilemek için çift anahtar yöntemiyle rakor tabanına kadar tam sıkma yapılmalı ve kilit açarken pimler yuvaya dik eksende oturtulmalıdır.

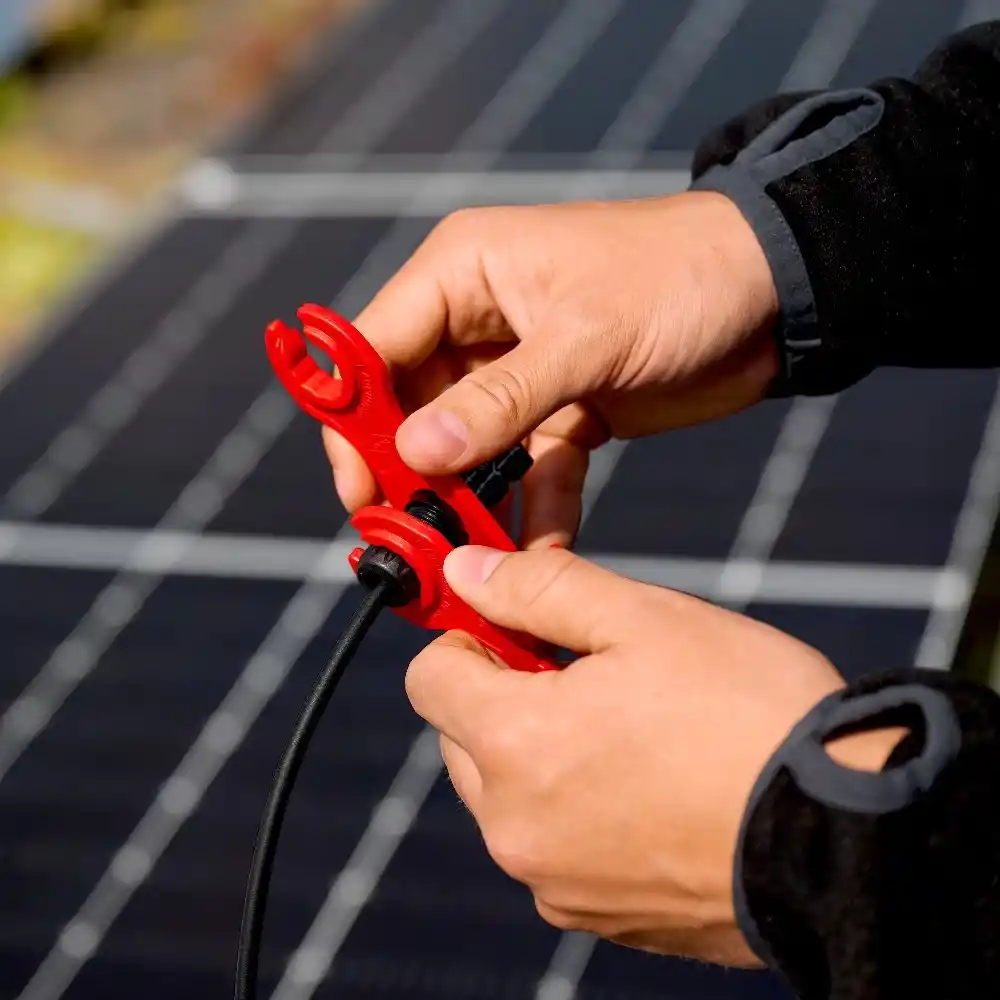

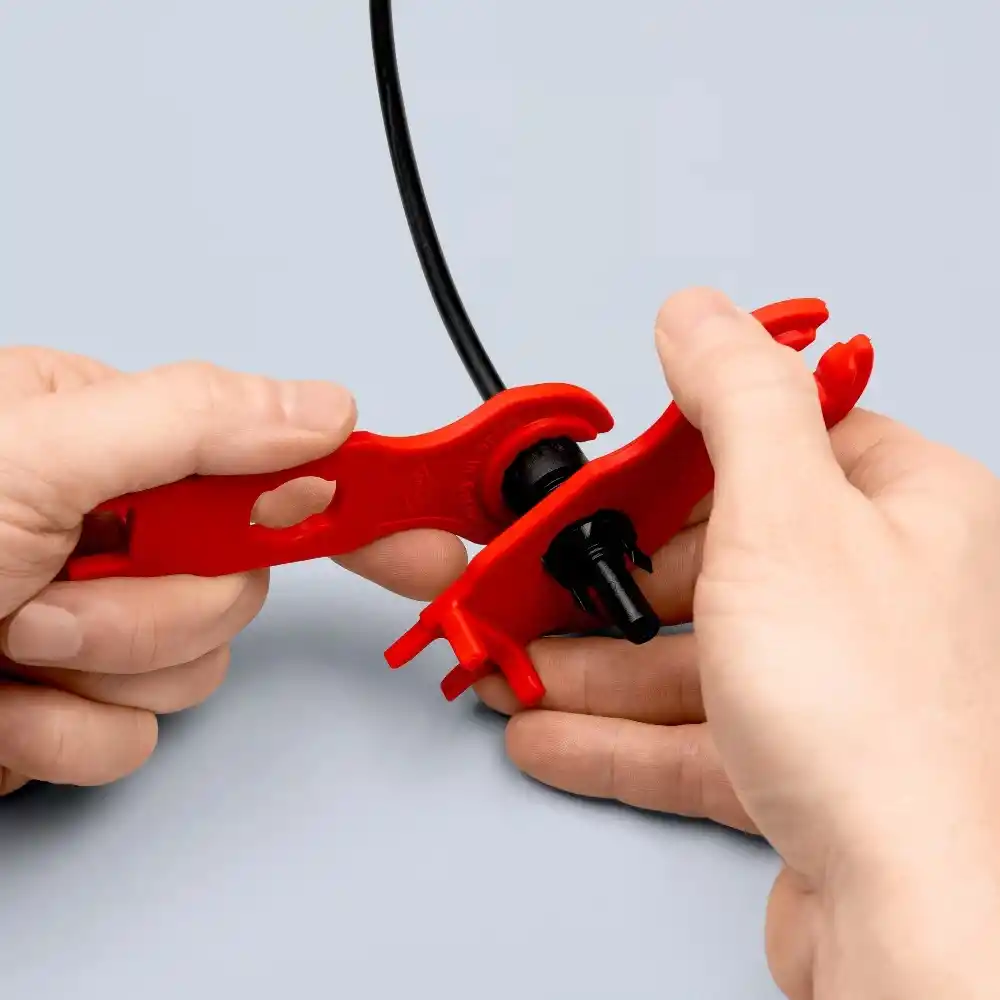

1. Çift Anahtar ile Eşzamanlı Torklama Metodu: Bir solar konnektör montajı yaparken, set içindeki anahtarlardan birini konektörün ana gövdesini sabitlemek, diğerini ise arka rakor somununu döndürmek için kullanın. Tek bir anahtarla sıkmaya çalışmak kablonun kendi ekseni etrafında dönmesine, içindeki bakır damarların burulmasına veya konnektör iç pininin kaymasına neden olur. Rakor somunu tamamen oturana kadar ritmik güç uygulayın.

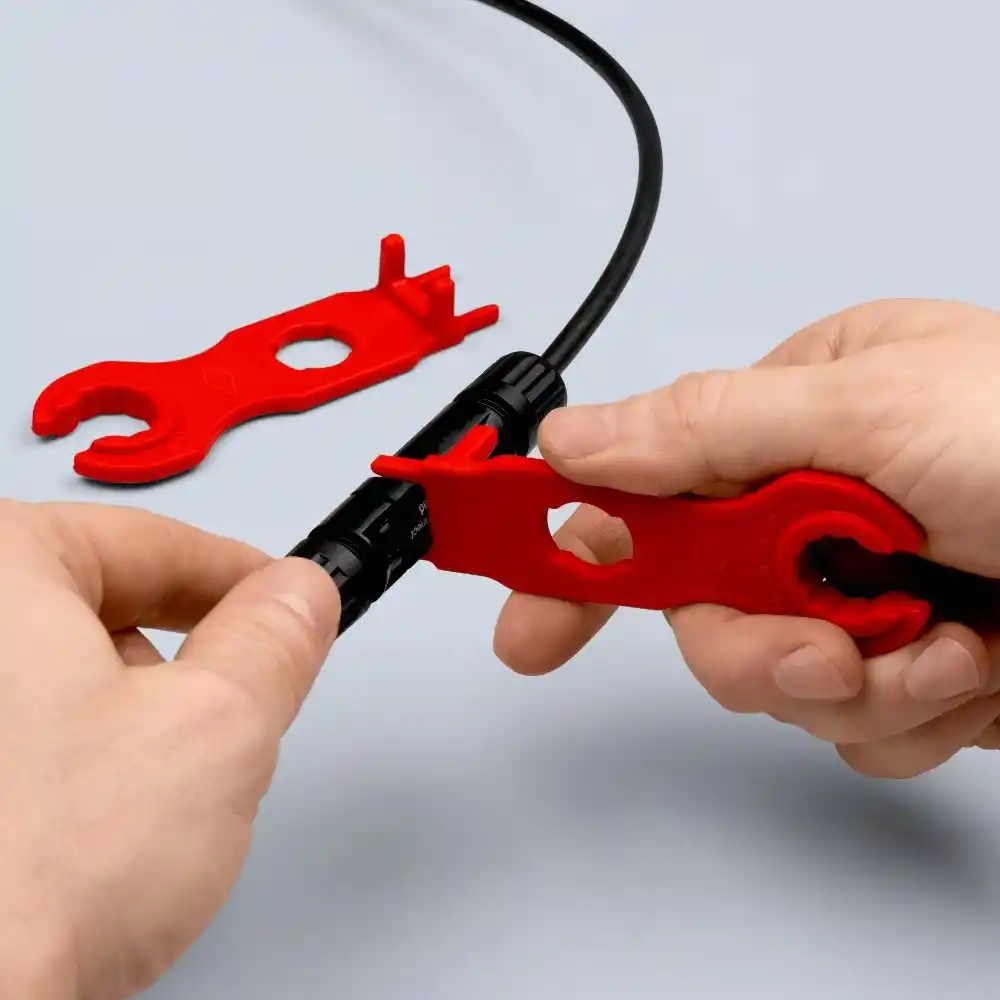

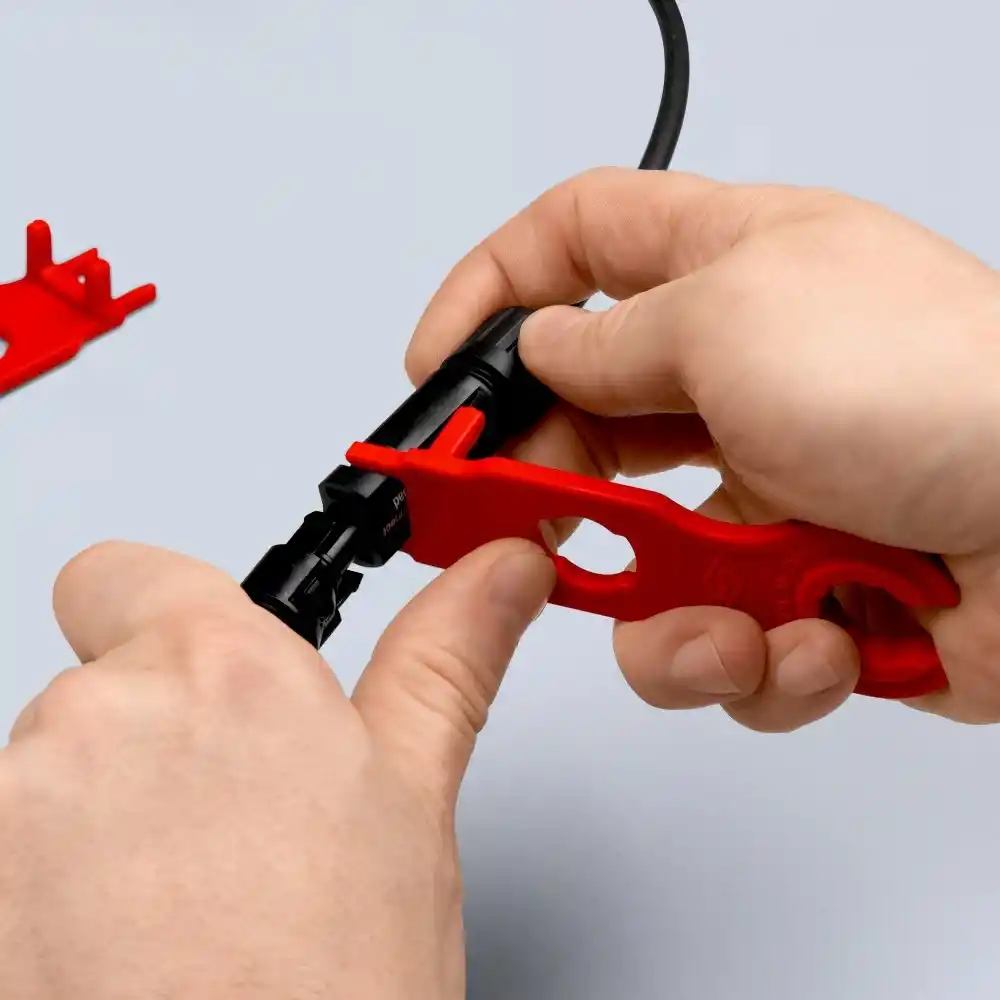

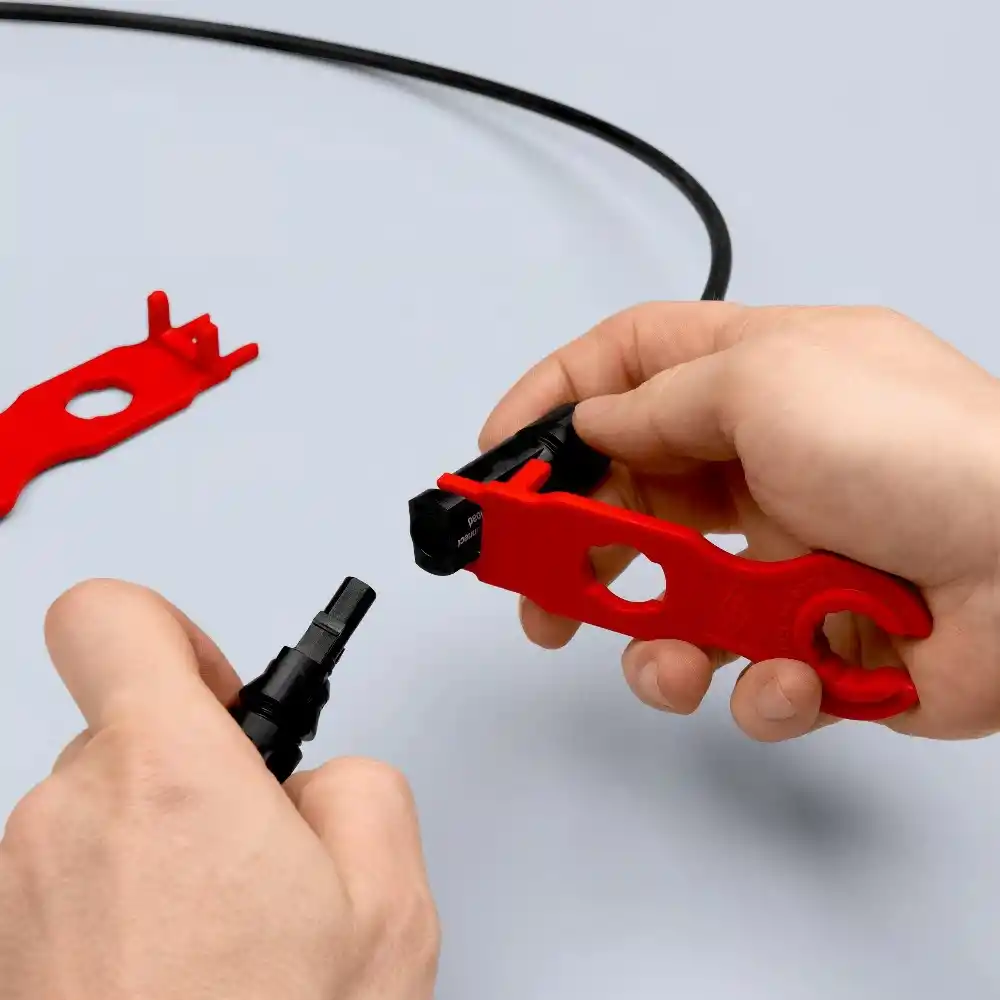

2. Emniyet Kovanlı (Locking Sleeve) Modellerde Kilit Açma: Yeni nesil veya yüksek güvenlikli MC4 konektörlerde kilit kısmında ekstra bir koruma kovanı bulunur. Knipex aparatının ucundaki ince kilit açma çatallarını, konektör kilidinin içine tam dik açıyla yerleştirin. Hafifçe bastırdığınızda tırnaklar içeri doğru esneyecek ve dişi-erkek bağlantı kendiliğinden sarsıntısız ayrılacaktır. Tornavida ile zorlama yapmaktan kesinlikle kaçının.

3. Alet Temizliği ve Kimyasal Koruma: Sahada çalışırken aletlerin üzerine çamur, ince kum veya epoksi kalıntıları yapışabilir. Bu yabancı maddelerin konnektör yivlerine zarar vermemesi için gün sonunda aletlerinizi nemli bir bezle silin. Cam elyaf takviyeli plastik gövde son derece dayanıklıdır ancak aşırı asidik endüstriyel solventlerin içinde uzun süre bekletilmemelidir.

Solar Montaj Ekipmanları Segmentinde Performans Karşılaştırması

Aşağıdaki karşılaştırma tablosu, Knipex solar montaj araçlarının segment farklarını, parça sayılarını ve entegre özelliklerini detaylı olarak göstermektedir.

Kullanıcı İhtiyacına Göre Mini Seçim Rehberi

Knipex 97 49 66 2 seti, saha montaj hızı ve sıfır hata arayan solar montaj teknisyenleri için idealdir; ancak doğrudan metal kablo krimpleme işlemi gerçekleştirmek için uygun değildir.

• Bu Ürün Kime Uygundur: Her gün sahada aktif olarak solar panel bağlantısı yapan fotovoltaik montaj teknisyenlerine, GES şantiye şeflerine, elektrik ustalarına, yenilenebilir enerji bakım-onarım ekiplerine ve kendi çatısına solar sistem kurmak isteyen nitelikli son kullanıcılara kesinlikle uygundur. Konnektörleri kırmadan, uluslararası sızdırmazlık standartlarına uygun, hızlı ve profesyonel işçilik üretmek isteyen herkes için temel el aletidir.

• Bu Ürün Kime Uygun Değildir: Bu ürün bir kablo krimp (sıkma) pensesi değildir. Güneş paneli kablosunun bakır damarlarını metal MC4 iç kontağına ezerek sabitlemek (krimpleme) isteyen kullanıcılar için uygun değildir. Kablo sıkma işlemi için bu aparatın değil, Knipex 97 43 200 gibi krimp pensesi sistemlerinin veya uyumlu krimp kalıplarının satın alınması gerekmektedir.

Solar Konektör Montaj Setleri Hakkında Sık Sorulan Sorular

Knipex 97 49 66 2 solar konektör montaj seti hakkında teknik uzmanlar ve satın alma sorumluları tarafından en sık sorulan 4 sorunun mühendislik cevapları.

• Bu montaj aparatları Stäubli orijinal MC4 dışındaki farklı marka solar konektörlerle uyumlu mudur?

  Büyük oranda evet. Knipex 97 49 66 2, endüstri standardı olan orijinal Stäubli MC4 kalıplarına ve ölçülerine birebir uygun olarak üretilmiştir. Piyasadaki birçok kaliteli solar konnektör markası bu standart ölçü şemasını kullandığı için, aparat bu konektörlerin rakorlarını sıkmada ve kilitlerini açmada da yüksek uyumlulukla sorunsuz bir şekilde çalışır.

• Ürün plastik malzemeden üretilmiş, yüksek torkla sıkma yaparken kırılma veya diş sıyırma riski var mıdır?

  Hayır, ürün sıradan enjeksiyon plastiklerinden değil, endüstriyel sınıftaki cam elyaf takviyeli (fiberglass reinforced) polimer malzemeden imal edilmiştir. Bu özel kompozit yapı, çelik mukavemetine yakın bir esneme direnci sunar. İnsan eliyle uygulanabilecek maksimum sıkma kuvveti altında bile dişlerde aşınma, kırılma veya gövdede esneme meydana gelmez.

• Kilit açma pimleri, konektör üzerinde emniyet kilidi bileziği (locking sleeve) takılıyken de çalışır mı?

  Evet, en büyük avantajlarından biri de budur. Uluslararası iş güvenliği standartları gereği bazı solar projelerde konektörlerin kazara açılmasını önleyen metal veya plastik emniyet kovanları kullanılır. Knipex aparatının uç kısmındaki tırnak yapısı, bu emniyet kovanlarının derinliğine ve boşluklarına tam nüfuz edecek geometride tasarlandığı için kovanı sökmeden doğrudan kilidi açmanıza olanak tanır.

• Set içinde neden 2 adet aparat bulunuyor, tek bir adet anahtar montaj için yeterli değil mi?

  Solar konektörlerin rakor somununu doğru şekilde torklayabilmek için konnektörün dönen arka kısmı ile sabit kalması gereken ön gövdesine aynı anda müdahale etmek gerekir. Eğer tek bir anahtar kullanırsanız, gövde boşa dönecek ve kablo kendi içinde burulacaktır. İki adet aparat karşılıklı olarak kullanılarak zıt yönlü kuvvet (kontra) uygulanır; böylece kablo mükemmel şekilde korunarak montaj tamamlanır.

Atölye Güvenliği, Periyodik Bakım ve Koruma Önerileri

Mekanik bütünlüğü korumak ve şantiye kazalarını önlemek için montaj aletleri asla canlı elektrik hatlarında kullanılmamalı ve yüksek ısı kaynaklarından uzak tutulmalıdır.

• Canlı Hat ve Yüksek Voltaj Riski: Knipex 97 49 66 2 plastik malzemeden üretilmiş olmasına rağmen VDE onaylı bir izole el aleti değildir. Bu nedenle, güneş paneli dizilerinden yüksek voltajlı DC akım geçerken (sistem yük altındayken) konektör ayırma veya sıkma işlemi kesinlikle yapılmamalıdır. İşlem öncesinde mutlaka DC anahtarlar kapatılarak hat enerjisiz hale getirilmelidir.

• Mekanik Aşırı Yükleme ve Kaldıraç Yasağı: Bu aparatlar sadece solar konektör montaj ve demontajı için kalıplanmıştır. Aparatları metal boruları esnetmek, sıkışmış büyük metal somunları gevşetmek amacıyla bir kaldıraç gibi kullanmak kompozit yapının mikroskobik düzeyde çatlamasına neden olabilir. Sadece tasarım amacına uygun olarak kullanın.

• Doğru Muhafaza ve Çevre Koşulları: Şantiyelerde aletlerin üzerine basılması veya ağır iş makinelerinin altında kalması sık yaşanan kazalardandır. Kullanım dışı zamanlarda aparatları doğrudan açıkta, toprak üzerinde veya yoğun güneş altında bırakmak yerine alet çantasında veya bel askısında muhafaza edin. Bu sayede malzemenin moleküler yapısı korunur.

Sektörel Teknik Uzmanlık Notu

Yenilenebilir enerji projelerinde sıfır hata ile sürdürülebilir enerji üretimi, en küçük montaj detayının kusursuz uygulanmasıyla başlar.

Fotovoltaik enerji sistemlerinde meydana gelen sistem duruşlarının ve yangın risklerinin büyük bir kısmı, hatalı kablo bağlantılarından ve gevşek bırakılan solar konnektör rakorlarından kaynaklanmaktadır. Kusursuz bir GES işçiliği, sahada kullanılan ekipmanın kalitesiyle doğrudan paralellik gösterir. Knipex 97 49 66 2 MC4 Solar Konektör Montaj Alet Seti, Alman mühendisliğinin hassasiyetini şantiye sahasına taşıyarak insan hatasından kaynaklanabilecek sızdırmazlık zafiyetlerini ortadan kaldırır. Projelerinizde elektriksel güvenliği, uluslararası standartları ve montaj hızını kalıcı olarak güvenceye almak için bu nitelikli solar montaj setini envanterinize güvenle ekleyebilirsiniz.
