Knipex 97 90 21 Çantalı Kablo Konektörü Krimp Papuç Sıkma Seti

Knipex 97 90 21 Çantalı Kablo Konektörü Krimp Pabuç Sıkma Seti Nedir ve Nasıl Çalışır?

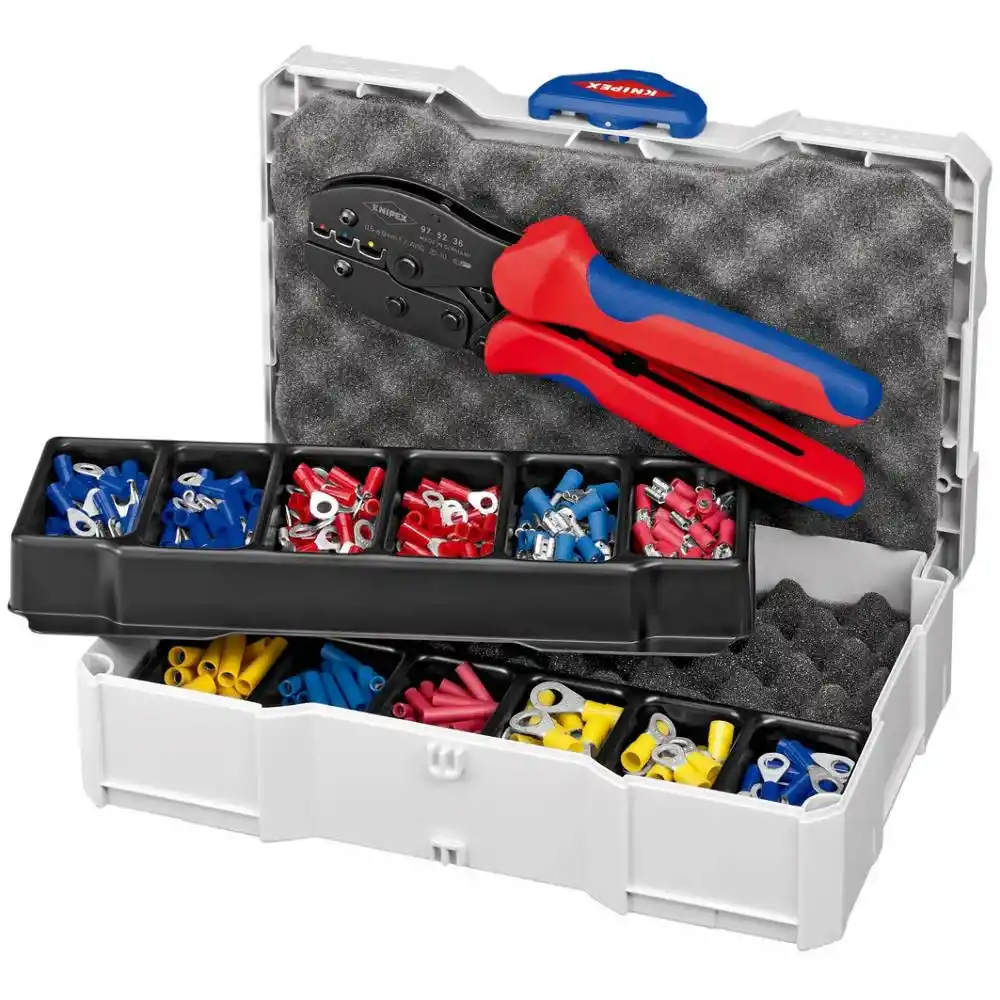

Knipex 97 90 21; PreciForce® 97 52 36 yüksek hassasiyetli krimp pensesi ile en yaygın 290 parça izoleli kablo konektörünü modüler TANOS MINI-systainer® çantasında sunan eksiksiz bir birleştirme setidir.

Hangi İşlerde ve Sektörlerde Kullanılır?

Bu profesyonel krimp seti; pano imalatında, otomasyon sistemlerinde, endüstriyel elektrik bakımında, otomotiv elektroniğinde ve saha montajlarında izoleli pabuç bağlantıları için kullanılır.

• Elektrik Pano İmalatı ve Otomasyon: Kumanda ve dağıtım panolarında sinyal ile güç iletkenlerinin klemens ve şalter bağlantılarına izoleli pabuç sıkılması.
• Endüstriyel Bakım ve Onarım: Fabrika üretim hatlarında, makine içi elektrik aksamlarında deforme olmuş kablo pabuçlarının yenilenmesi.
• Otomotiv ve Karavan Elektroniği: Araç içi zayıf akım, aydınlatma, roleye ve akü çevresine yapılan izoleli birleştirme ve ek uygulamaları.
• Bina ve Altyapı Tesisatçılığı: Dağıtım kutuları ve kontrol ünitelerindeki uç uca birleştirici (butt connector) ve yuvarlak tip halka pabuç bağlantıları.
• Saha Mobil Servis Ekipleri: Ayrı alet ve kutu taşımaya gerek kalmadan derli toplu çantayla hızlı müdahale gerektiren teknik servis operasyonları.

Neden Knipex 97 90 21 Tercih Edilmeli?

Knipex 97 90 21; ayrı alet ve konektör arama zaman kaybını bitirerek PreciForce® pensesinin fabrikasyon kilitli hassas krimp gücüyle sıfır hatalı, standartlara tam uyumlu elektrik bağlantıları sağlar.

• Sıfır Hatalı Presleme Güvencesi: PreciForce® pensesindeki fabrika ayarlı otomatik kilit, ideal sıkma kuvveti uygulanmadan çenenin açılmasına izin vermez. İnsan hatasını tamamen elimine eder.
• %30 Kuvvet Tasarrufu: Optimize edilmiş kaldıraç oranı sayesinde geleneksel pabuç sıkma penselerine kıyasla el kaslarına %30 daha az yük bindirir.

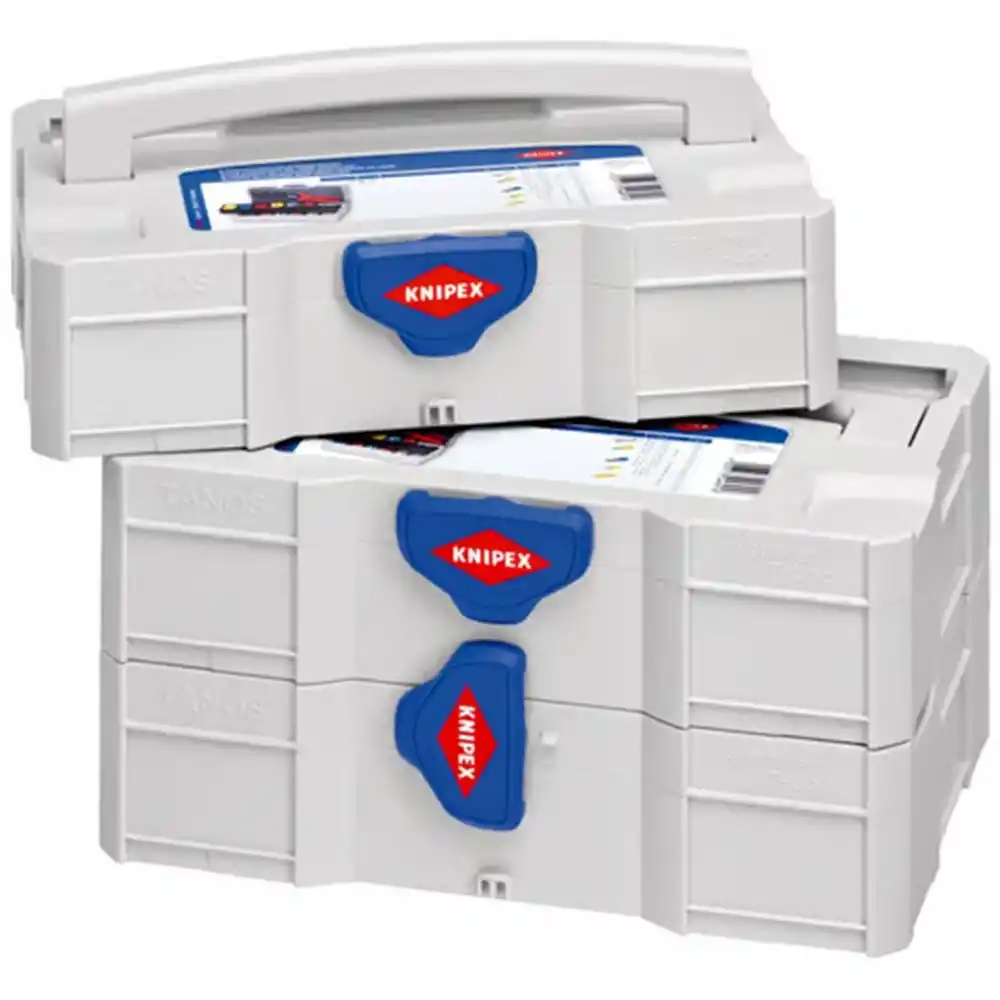

• T-Loc Modüler Çanta Düzeni: TANOS MINI-systainer® kutu, tek elle kolayca açılır, kilitlenir ve diğer Systainer® çantalarla üst üste birleştirilebilir. Birbirine bağlı durumdayken dahi kapağı açılıp malzemeye ulaşılabilir.

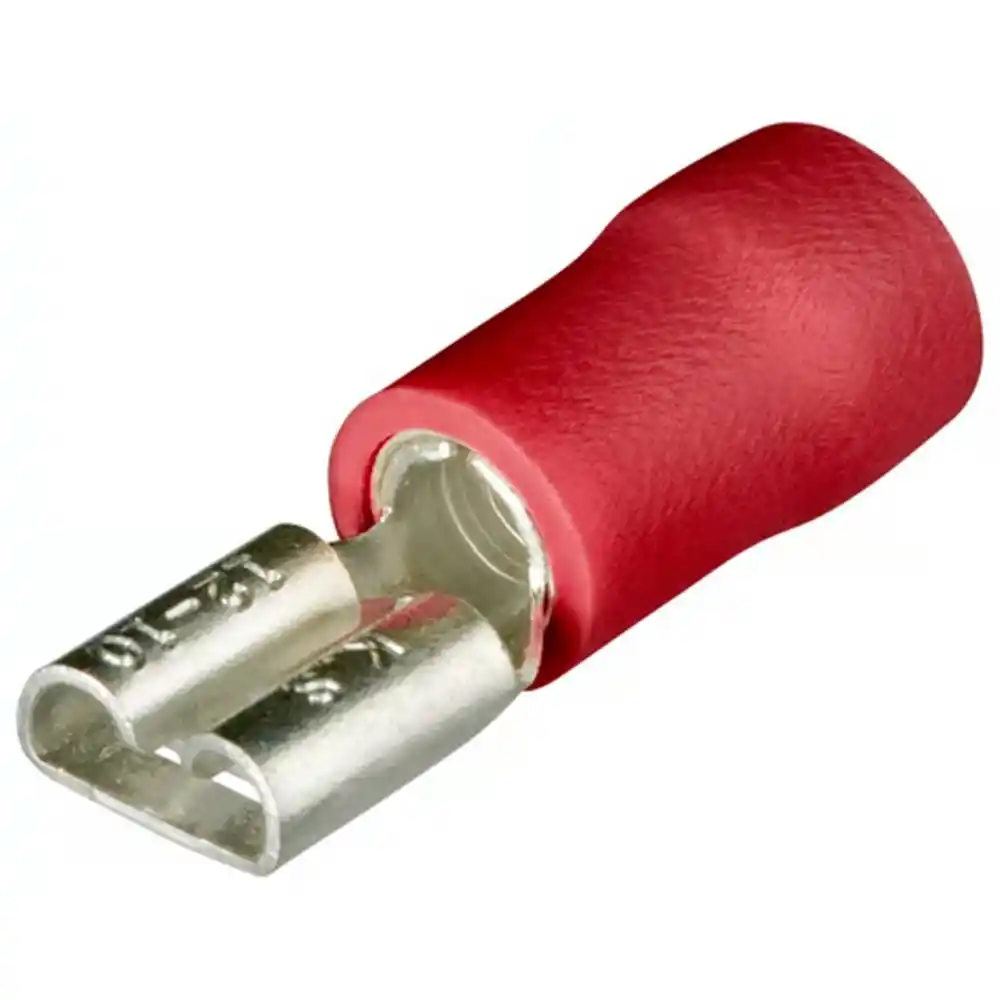

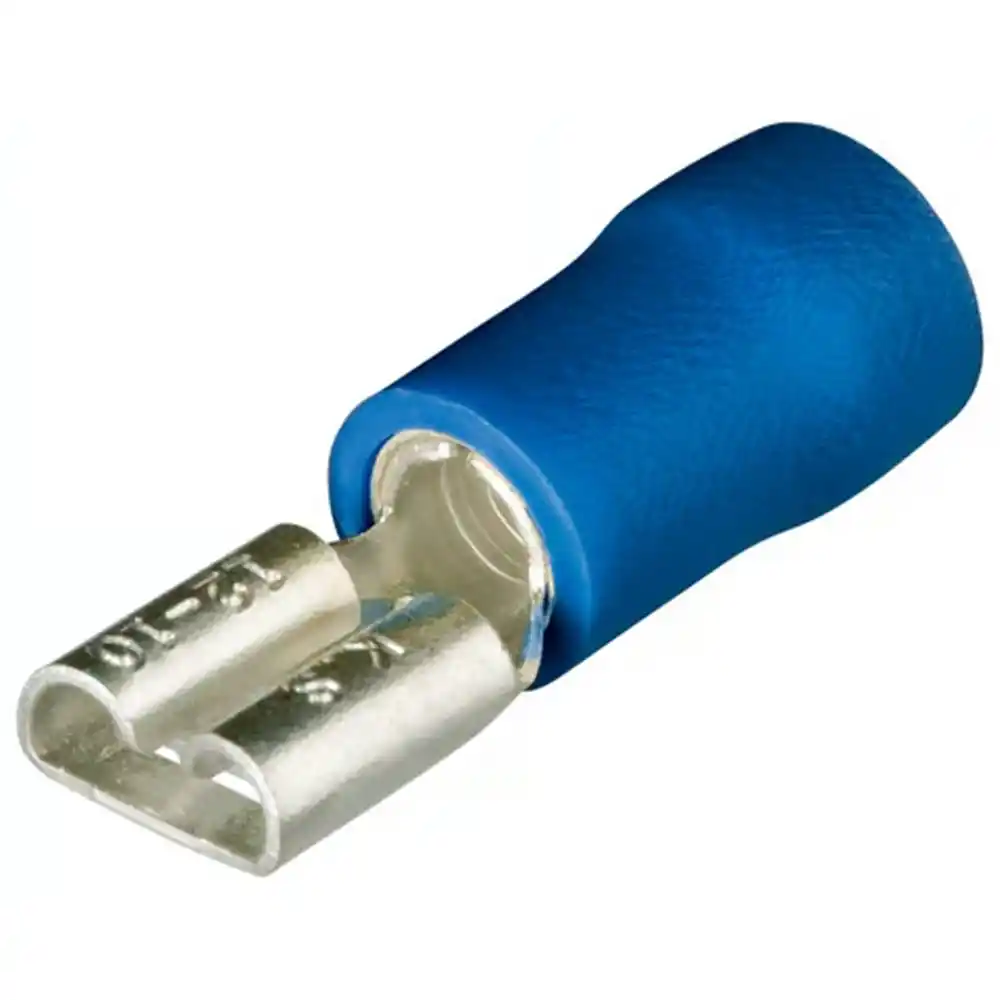

• 12 Bölmeli Standart Çeşitlilik: Kırmızı (0,5-1,0 mm²), Mavi (1,5-2,5 mm²) ve Sarı (4,0-6,0 mm²) renk kodlu 290 adet en çok kullanılan standart konektör iş sahasında hazır bulunur.

Öne Çıkan Teknik Avantajlar

Ürün; %30 daha az el kuvveti gerektiren çift kaldıraç sistemi, entegre cırcır kilidi, TANOS T-Loc modüler çantası ve 0,5 - 6,0 mm² geniş çalışma aralığıyla saha verimliliğini üst seviyeye çıkarır.

• 0,5 — 6,0 mm² Kapasite: AWG 20'den AWG 10'a kadar olan tüm standart izoleli kablo pabuçları ve birleştiricilerle tam uyum.
• Hassas İşlenmiş Yuvalar: İletken ve pabuç izolesini ezmeden, gaz sızdırmaz biçimde biçimlendiren özel oval krimp profili.

• Dövme Çelik Pense: Yağda sertleştirilmiş özel kalitede krom vanadyum elektrik çeliğinden üretilmiş PreciForce® gövdesi.
• Darbeye Dayanıklı Çanta: Ağır şantiye şartlarında düşme ve çarpmalara dayanıklı kaliteli ABS plastik TANOS MINI-systainer®.

• Optimize Kaldıraç Oranı: Uzun sap ergonomisi ve kaldıraç fiziği sayesinde iki elle veya tek elle zahmetsiz baskı.
• T-Loc Kilit Teknolojisi: Tek bir çevirme hareketiyle açma, kapama ve diğer modüler çantaya kilitlenme özelliği.

• Karışmayan Tepsiler: Taşıma sırasında konektörlerin birbirine karışmasını engelleyen şeffaf bölmeli 2 adet istiflenebilir plastik ek parçası.
• Aşınmaya Dirençli Yuvalar: Binlerce sıkma işleminden sonra dahi presleme toleransını koruyan hassas çene yapısı.

Knipex 97 90 21 Teknik Özellikler Tablosu

Aşağıdaki tabloda Knipex 97 90 21 krimp pabuç setine ait üretici onaylı resmi teknik veriler, pense modeli ve çanta içeriği yer almaktadır.

Uzmanından Kurulum ve Kullanım Tüyoları

Doğru bağlantı için kabloyu iletken kovan boyunda soyun, konektörü renkle eşleşen PreciForce® yuvasına yerleştirip pense kilidi açılana kadar tam sıkın.

• Kesit ve Renk Koduna Uyulması: Kablo pabuçlarında renkler kesitleri belirtir. Kırmızı yuva 0,5-1,0 mm², Mavi yuva 1,5-2,5 mm², Sarı yuva 4,0-6,0 mm² iletkenler içindir. Pense üzerindeki ilgili renkli yuvayı kullanın.
• Cırcır Kilidinin Sonuna Kadar Kapatılması: PreciForce® pensesini sıkarken kolları son noktaya kadar bastırın. Cırcır mekanizması çıt sesiyle açılmadan hamleyi yarıda kesmeyin; aksi halde presleme basıncı yetersiz kalır.
• Kablo Soyma Mesafesi: İletkeni sadece pabuç kovanının metal iç kısmını dolduracak uzunlukta soyun. İzolasyonun kovan içine girmesine veya açıkta fazla çıplak tel kalmasına izin vermeyin.
• T-Loc Çanta Kullanımı: Saha mobil çalışmasında TANOS MINI-systainer® çantasını başka bir Systainer® üzerine kilitlediğinizde dahi altındaki çantayı ayırmadan kapağını çevirip açabilirsiniz.

Benzer Modellerle Performans Karşılaştırması

Aşağıdaki karşılaştırma tablosu, Knipex pabuç sıkma setlerinin kapsadığı pense modelleri, konektör çeşitliliği ve çanta yapılarına göre farklarını göstermektedir.

Mini Seçim Rehberi: Knipex 97 90 21 Kime Uygundur?

Knipex 97 90 21; 0,5 - 6,0 mm² izoleli pabuç sıkma işlemlerinde profesyonel pres kalitesi ve derli toplu çanta sistemi arayan teknik ekipler için mükemmeldir.

Bu Ürün Sizin İçin UYGUNDUR, Eğer:

• Elektrik panolarında, endüstriyel tesislerde ve araç elektroniğinde 0,5 - 6,0 mm² izoleli pabuç bağlantılarını sıklıkla yapıyorsanız.
• Fabrikasyon kalitesinde, cırcır kilit güvencesiyle standartlara tam uygun presleme sonuçları elde etmek istiyorsanız.
• Çantada konektörlerin birbirine karışmasından bıktıysanız ve T-Loc kilitli Systainer® çanta düzenini tercih ediyorsanız.
• Sahaya giderken penseyi ve en çok ihtiyaç duyulan 290 parça bağlantı elemanını tek kutuda taşımak istiyorsanız.

Bu Ürün Sizin İçin UYGUN DEĞİLDİR, Eğer:

• Sadece izolesiz kablo pabuçları veya kablo yüksükleri (ferrule) sıkıyorsanız (Knipex 97 90 09 veya 97 90 10 setleri incelenmelidir).
• Set içerisinde otomatik kablo sıyırma pensesinin de hazır bulunmasını istiyorsanız (Knipex 97 90 22 modeli tercih edilmelidir).

Sık Sorulan Sorular

1. Set içerisindeki PreciForce® pensesi tek başına satın alınabilir mi?

Evet, set içinde yer alan pense Knipex 97 52 36 kodlu PreciForce® krimp pensesidir ve ihtiyaç halinde tekil olarak da temin edilebilir.

2. Knipex 97 90 21 seti ile izolesiz pabuçlar sıkılabilir mi?

Hayır. PreciForce® 97 52 36 pensesinin çene yapısı özel olarak izoleli kablo pabuçları, geçme konektörler ve uç uca birleştiriciler için tasarlanmıştır. İzolesiz pabuçlar için 97 52 33 veya 97 52 38 modelleri kullanılmalıdır.

3. TANOS MINI-systainer® çanta diğer Systainer çantalarla kilitlenebilir mi?

Evet, TANOS MINI-systainer® kutu T-Loc kilit mekanizması sayesinde diğer TANOS Systainer® çantalarla üst üste tam uyumlu şekilde kilitlenebilir ve birlikte taşınabilir.

4. PreciForce® 97 52 36 pensesinin pres basıncı sonradan ayarlanabilir mi?

Evet, pense üzerindeki cırcır mekanizmasının presleme basıncı fabrikada hassas olarak ayarlanmıştır; ancak uzun süreli yoğun kullanımlar sonrasında ayar cıvatası üzerinden hassas ayar yapılmasına olanak tanır.

Güvenlik ve Bakım Önerileri

Canlı hatta kesinlikle çalışılmamalı, pense mafsalı periyodik yağlanmalı ve konektör tepsileri T-Loc kilit kapalıyken taşınmalıdır.

• Gerilim Altında Çalışmayın: Pense üzerindeki çok bileşenli kılıflar konforlu tutuş içindir, VDE 1000V izoleli değildir. İşleme başlamadan önce şebeke enerjisini mutlaka kesin.
• Mekanik Temizlik ve Yağlama: Pensesin hareketli mafsal noktasına ve cırcır kilit mekanizmasına dönemsel olarak bir damla İnce makine yağı damlatın.
• Sert Metal Uyarısı: PreciForce® krimp çeneleri ince bakır ve alüminyum pabuç kovanlarını biçimlendirmek içindir. Çeneler arasına çelik nesne, çivi veya civata koyarak baskı uygulamayın.

Sektörel Teknik Uzmanlık Notu

Knipex 97 90 21, endüstriyel elektrik montajlarında gevşek veya hatalı pabuç preslemeden kaynaklanan ark ve yangın risklerini sıfıra indiren profesyonel bir saha çözümüdür.
