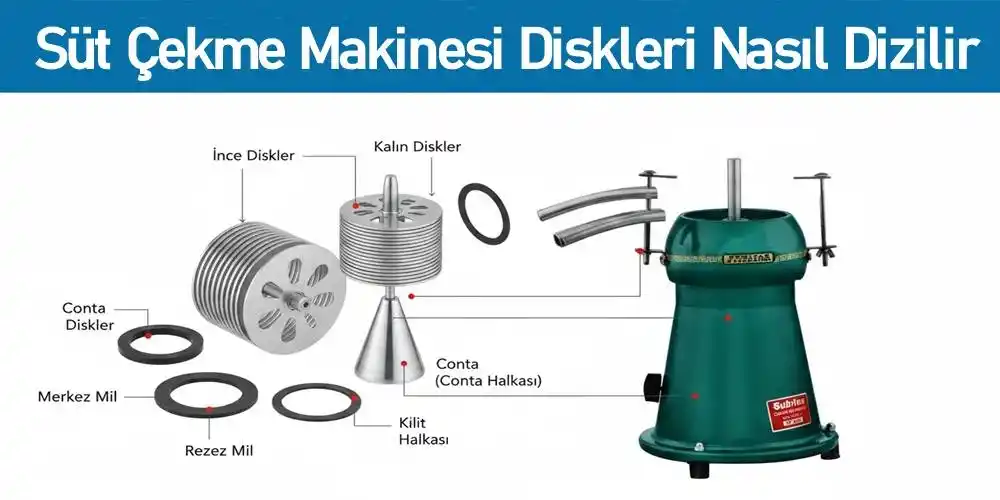

Süt Çekme Makinesi Diskleri (Pulları) Nasıl Dizilir? Profesyonel Montaj ve Kalibrasyon Rehberi

Hızlı Çözüm Özeti

Süt çekme makinesi diskleri (pulları); tambur milindeki anahtar yivine (kama yuvasına) uygun olarak, bir adet pürüzsüz düz çanak ve bir adet tırnaklı (kabartmalı) çanak ardışık olarak gelecek şekilde hiyerarşik sırayla dizilmelidir. Montaj esnasında disklerin üzerindeki süt geçiş delikleri dikey eksende tam üst üste hizalanmalı, en üst baskı çanağı oturtularak sabitleme somunu nominal tork değerinde sıkılmalıdır.

1. Mühendislik Odaklı Problem Analizi: Disk Stack Geometrisi ve Dinamik Balans

Süt separatörlerinin kalbi olarak adlandırılan disk stack (çanak grubu) mekanizması, sütün içindeki yağ moleküllerini plazmadan ayıran hidrodinamik bir düzlemdir. Konik yapıdaki bu diskler, yüksek merkezkaç kuvveti 8.500 - 11.000 RPM altında sütün ince katmanlar halinde yayılmasını sağlayarak ayrışma mesafesini minimuma indirir.

Hatalı Dizilimin Mekanik Kök Nedenleri ve Risk Analizi:

• Hidrolik Boşluk (Disc Gap) Kaybı: İki adet düz veya iki adet tırnaklı diskin peş peşe dizilmesi, çanaklar arasında olması gereken 0.4 - 0.6 mm'lik mikro boşluğu kapatır. Disklerin birbirine yapışması, sütün laminer akışını engeller ve makinenin kaymak ayırmasını tamamen durdurur.

• Eksenel Hizalama ve Türbülans: Disklerin üzerindeki distribütör deliklerinin dikey eksende aynı hizada olmaması, sütün tambur içinde zikzaklar çizerek türbülanslı akmasına neden olur. Türbülans, ayrışan kremayı tekrar yağsız süt fazına karıştırarak skimming loss (yağ kaçırma) oranını artırır.

• Dinamik Balanssızlık (Unbalance): Disklerin yuvalarına tam oturmaması veya eksik disk takılması, yüksek devirde kütle merkezinin kaymasına yol açar. Bu kütlesel sapma devasa bir yanal kuvvete dönüşerek ana milin eğilmesine ve rulman yataklarının parçalanmasına yol açar.

Ulusal Güven Sinyali:Ayka Teknik olarak, 1994 yılından bu yana Türkiye genelindeki tüm süt üreticilerine, kooperatiflere ve endüstriyel tesislere ulusal lojistik ağımızla teknik parça ve mühendislik desteği sağlıyoruz. 32 yıllık saha tecrübemizle biliyoruz ki; separatörlerdeki mekanik arızaların %70'i hatalı disk diziliminden kaynaklanan yüksek frekanslı titreşimlerden oluşmaktadır.

2. Ekipman Listesi

Mekanik montajı hatasız tamamlamak için aşağıdaki ekipmanlar elinizin altında bulunmalıdır:

Temel Gereksinimler

• Orijinal AISI 304 Paslanmaz Çelik Çanak Seti: Makine kapasitesine uygun, balans testinden geçmiş düz ve tırnaklı disk takımı.

• Tambur Somun Anahtarı: Üst sabitleme somununu diş yapısına zarar vermeden sıkmak için özel tasarım anahtar.

• Alkali Disk Temizleme Kimyasalı: Dizilim öncesinde yüzeylerdeki yağ ve protein kalıntılarını arındırmak için.

Operasyonel Verimlilik Artıran Profesyonel Ekipmanlar

• Dijital Tork Anahtarı: Üst sabitleme somununu tam toleransında sıkabilmek için.

• Komparatör Saati: Montaj sonrası ana milin eksenel salgısını (run-out) ölçmek için.

• Ultrasonik Temizleme Banyosu: Disklerin üzerindeki mikroskobik kalsiyum birikintilerini (süt taşını) temizlemek için kullanılır.

3. Adım Adım Uygulama Protokolü

Adım 1: Mil ve Taban Temizliği Kontrolü

Temiz ve pürüzsüz bir rotasyon yüzeyi elde etmek için tambur tabanını ve kama yivini balata spreyiyle kalıntılardan arındırın.

• Uygulama: Tambur alt gövdesini düz bir masaya koyun. Ortadaki dikey milin ve kama kanalının içinde hiçbir tortu, katılaşmış yağ veya kireç kalmadığından emin olun.

• Başmühendis Notu: Taban yüzeyinde kalacak 1 mm'lik bir tortu, tüm disk stack grubunun yukarıya doğru asimetrik yükselmesine ve üst kapağın kapanmamasına neden olur.

Adım 2: Sıralı ve Alternatif Dizilim Protokolü

Çanaklar arasındaki hidrolik boşluğu korumak için bir adet düz (A tipi) ve bir adet tırnaklı (B tipi) diski ardışık sıra ile mil üzerine yerleştirin.

• Uygulama: İlk olarak (varsa) en alt taban diskini koyun. Ardından, disklerin iç deliğindeki çentiği mil üzerindeki kama hattına denk getirerek bir düz, bir tırnaklı olacak şekilde sırayla millerin üzerinden aşağıya doğru bırakın.

• Başmühendis Notu: Bazı modern makinelerde diskler numaralandırılmıştır. Numaralı sistemlerde dizilim her zaman büyük numaradan küçük numaraya (aşağıdan yukarıya) doğru rasyonel hiyerarşiyle yapılmalıdır.

Adım 3: Distribütör Deliklerinin Eksenel Hizalaması

Sütün çanaklar arasında laminer bir akışla homojen dağılmasını sağlamak için diskler üzerindeki akış deliklerini tam üst üste gelecek şekilde dikey eksende hizalayın.

• Uygulama: Diskleri mile dizerken, sütün dikeyde tek bir sütun halinde yükselebilmesi için her diskin üzerindeki dairesel deliklerin birbiriyle tam hizalanıp hizalanmadığını gözle kontrol edin.

• Başmühendis Notu: Deliklerin hizasından sapması, sütün bazı kanallara hiç girmemesine, bazı kanallarda ise aşırı birikerek ayrışmadan dışarı (yağsız süt hattına) kaçmasına neden olur.

Adım 4: Üst Baskı Çanağı ve Conta Entegrasyonu

Santrifüj basıncı altında dışarıya süt sızmasını önlemek için en üstte yer alan kalın konik baskı çanağını ve kauçuk O-ring contayı yuvasına tam oturtun.

• Uygulama: Tüm ince diskler dizildikten sonra, üzerinde krema ayar vidası bulunan veya ağırlığı daha fazla olan ana baskı çanağını en üste yerleştirin. Sızdırmazlık contasını kanalına oturtun.

• Başmühendis Notu: Değerli operatör, bu adımda contanın bükülmediğinden emin olun. Ezilen bir conta 10.000 RPM devirdeki hidrolik basınca dayanamayarak yırtılır ve makine dışarıya süt fışkırtır.

Adım 5: Tork Sınırında Sabitleme Somunu Sıkımı

Yüksek devirde mekanik balans kaymasını önlemek için tambur sabitleme somununu tork anahtarı ile 25 Nm değerinde saat yönünde sıkın.

• Uygulama: Somunu elle tutturduktan sonra orijinal anahtarı ve tork aletini kullanarak kontrollü şekilde sıkın. Somun üzerindeki referans çizgisi ile tambur üzerindeki çizginin birbirini karşıladığını görün.

• Başmühendis Notu: Somunu aşırı sıkmak paslanmaz çelik çanakların konik yapısını ezerek aralarındaki boşluğu sıfırlar; az sıkmak ise disklerin vibrasyon yapmasına yol açar. Çizgilerin denk gelmesi ideal sıkılığın teknik kanıtıdır.

4. Teknik Veri Tablosu

5. Bilgi Kazanımı: 3 Özgün Teknik Tespit

1. Hidrolik Sıkışma (Wet-Stacking) Paradoksu: Disklerin yıkandıktan sonra tamamen kurutulmadan ıslak bir şekilde üst üste dizilmesi, aralarında mikroskobik bir su filmi hapseder. Somun sıkıldığında bu su filmi hidrolik bir kilitlenme yaratır ve somun sıkılmış görünse de diskler aslında gevşek kalır. Makine tam devire ulaştığında su buharlaşır, diskler gevşer ve aşırı titreşim başlar. Diskler mutlaka tamamen kurutularak dizilmelidir.

2. Kavitasyon Aşınması Teşhisi: 32 yıllık tecrübemizle sabittir ki; çanakların sürekli yanlış sırada dizilmesi (iki tırnaklı diskin üst üste gelmesi gibi),o bölgede sütün hızını ses hızına yaklaştırarak mikro-kavitasyon kabarcıkları oluşturur. Bu kabarcıklar paslanmaz çelik yüzeyinde mikroskobik oyuklar (pitting) açar. Disk yüzeyinde iğne deliği gibi kararmalar görüyorsanız, bu geçmişteki dizilim hatalarının bir sonucudur.

3. Süt Taşının Asimetrik Kütle Etkisi: Disklerin periyodik asidik yıkama ile temizlenmemesi durumunda üzerlerinde biriken süt taşı tabakası homojen yayılmaz. Disk stack grubunun sadece bir tarafında biriken 1 gramlık kalsiyum tortusu, 10.000 RPM devirde eksen üzerinde yaklaşık 10-12 kg'lık dinamik bir yalpalama yükü oluşturarak motor milini yorar.

6. Arıza Giderme & Sıkça Sorulan Sorular

• Soru 1: Diskleri dizdim, somunu sıktım ama tambur kapağı tam kapanmıyor. Nedeni nedir?

  • Cevap: Muhtemelen iki adet düz veya iki adet tırnaklı diski peş peşe dizdiniz ve toplam stack yüksekliği tolerans sınırını aştı. Diskleri söküp sıralamayı kontrol edin.

• Soru 2: Çanakların yönü fark eder mi? Ters takılabilir mi?

  • Cevap: Evet, fark eder. Çanakların konik eğimi her zaman yukarıya bakmalıdır. Ters takılması durumunda süt aşağıya doğru preslenir ve makine kilitlenir. İç çentik zaten ters takılmayı önleyecek tasarımdadır.

• Soru 3: Disklerden biri kırıldı veya kayboldu, makineyi 1 eksik diskle çalıştırabilir miyim?

  • Cevap: Kesinlikle hayır. Bir adet eksik disk, somun sıkılsa bile içeride milimetrik gevşeklik yaratır. Bu gevşeklik yüksek devirde disklerin dönmesine, millerin aşınmasına ve ağır vibrasyona neden olur. Eksik parça Ayka Teknik stoklarından derhal tamamlanmalıdır.

• Soru 4: Düz ve tırnaklı çanakların sayısı her makinede eşit midir?

  • Cevap: Genellikle evet, ardışık dizildikleri için sayılar eşittir veya aralarında en fazla 1 adet fark bulunur (taban ve tavan diski farkından dolayı).

• Soru 5: Disklerin üzerindeki delikler ne işe yarar, neden aynı hizada olmalıdır?

  • Cevap: O delikler sütün yukarı tırmandığı ana dağıtım kanallarıdır (distribütör yolları). Delikler hizalı olmazsa süt yukarı çıkamaz ve alttan taşma yapar.

• Soru 6: Diskleri temizlerken tel fırça veya bulaşık teli kullanabilir miyim?

  • Cevap: Kesinlikle hayır. Tel fırçalar paslanmaz çelik yüzeyini çizer. Çizilen yüzeylerde süt proteinleri daha hızlı tutunur ve süt taşı oluşumu hızlanır. Sadece naylon fırçalar ve özel kimyasallar kullanılmalıdır.

• Soru 7: Somunu sıkarken çizgiler birbirini karşılamıyor, daha fazla zorlamalı mıyım?

  • Cevap: Hayır. Çizgiler denk gelmiyorsa araya süt kalıntısı girmiş veya diş atlamış olabilir. Zorlamak pirinç somunun yivlerini sıyırır. Söküp temizleyin ve tekrar deneyin.

• Soru 8: Plastik (polimer) çanaklı makinelerde dizilim kuralı farklı mıdır?

  • Cevap: Temel kural (bir düz, bir tırnaklı) aynıdır; ancak plastik diskler ısıl genleşmeye daha açık olduğundan somun sıkma torku daha düşük tutulmalıdır.

• Soru 9: Türkiye genelinde yedek çanak (disk) tedariki sağlıyor musunuz?

  • Cevap: Evet, Ayka Teknik ulusal dağıtım altyapısı ile her marka ve kapasitedeki separatörün orijinal balanslı disk setlerini 81 ile ulaştırmaktadır.

• Soru 10: Disklerin ömrü ne kadardır, ne zaman yenilenmelidir?

  • Cevap: Fiziksel bir eğilme, kırılma veya aşırı korozyon (oyulma) yoksa diskler uzun ömürlüdür. Ancak tırnak kısımları aşınıp inceldiyse, disk aralığı daralacağı için set olarak yenilenmelidir.
