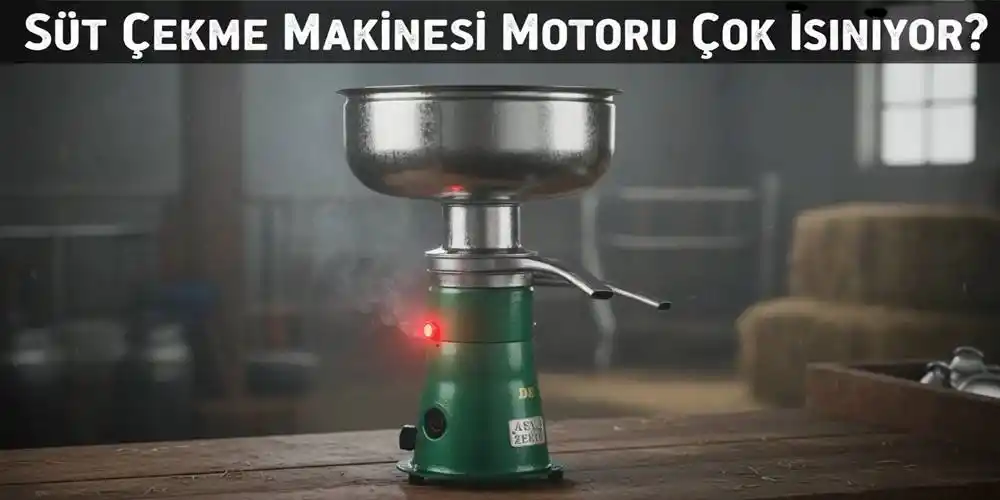

Süt Çekme Makinesi Motoru Çok Isınıyor: Mühendislik Odaklı Termal Arıza Teşhis ve Onarım Protokolü

Süt çekme makinesi (separatör) motorunun aşırı ısınması; şebeke voltajının düşüklüğü, daimi devre kondansatörünün kapasite kaybı, tambur balanssızlığının rulman yataklarına bindirdiği mekanik yük veya soğuk süt çekimi nedeniyle artan viskozite direncinden kaynaklanır. Çözüm için giriş gerilimi regüle edilmeli, tambur dinamik balansı G2.5 standardına getirilmeli ve motorun sargı izolasyon direnci megohmmetre ile doğrulanmalıdır.

1. Mühendislik Odaklı Problem Analizi ve Termal Risk Yönetimi

Süt krema separatörlerinde kullanılan monofaze veya trifaze asenkron motorlar, santrifüj etkisini oluşturabilmek için yüksek açısal hızlarda (8.500 - 11.000 RPM}) kesintisiz çalışma rejimine (S1 Sınıfı) göre tasarlanmıştır. Bu makinelerde termal kararlılığın bozulması ve motor gövde sıcaklığının IEC 60034-1 standartlarında belirtilen kritik limitlerin (genellikle Class F izolasyon için maksimum 155°C, Class B için 130°C) üzerine çıkması, elektro-mekanik bir anomalinin kesin göstergesidir.

Elektriksel Kök Neden Analizi

Elektrik motorlarında ısı üretimi, temel olarak sargı direnci ve akımın karesi ile doğru orantılı olan Joule kayıplarına dayanır.

• Düşük Gerilim (Under-voltage) Anomali Teorisi: Türkiye'nin kırsal şebekelerinde sıklıkla görülen voltaj düşüklükleri, motorun nominal torku üretebilmek için çekmesi gereken akımı doğrusal olmayan bir eğriyle yükseltir. Sabit yük altında akımın artması, stator sargılarındaki I2 R kayıplarını geometrik olarak katlar ve termal demerajı tetikler.

• Kondansatör Sığa Sapması: Monofaze motorlarda yardımcı sargıya faz farkı sağlayan daimi devre kondansatörünün mikrofarad değerinin zamanla eksilmesi, motorun manyetik alan simmetrisini bozar. Bu durum motorun kayma oranını artırarak rotor ve statorda aşırı fuko (eddy) akımlarına ve dolayısıyla yüksek ısıya sebebiyet verir.

Mekanik ve Operasyonel Kök Neden Analizi

• Dinamik Balanssızlık ve Rulman Aşınması: Tambur içindeki paslanmaz çelik disklerin (çanakların) eksik veya hatalı dizilmesi, rotasyonel kütle merkezini eksenden saptırır. Bu asimetri, motor millerine ve rulman yataklarına muazzam bir radyal yük bindirir. Rulmandaki sürtünme katsayısının yükselmesiyle açığa çıkan mekanik tork direnci, motoru mekanik olarak kilitlenme noktasına getirir ve sargıları aşırı yükler.

• Hidrodinamik Viskozite Direnci: Ayrıştırma işlemine alınan sütün sıcaklığının 35°C altında olması, akışkanlar mekaniği kuralları gereği sütün kinematik viskozitesini logaritmik olarak artırır. Yoğun ve ağdalaşan akışkan, dönen tambur çeperlerine karşı yüksek bir hidrolik direnç (sürtünme torku) oluşturur. Motor, bu viskozite bariyerini aşmak için nominal tork sınırlarının üzerine çıkmak zorunda kalır.

Yanlış Müdahalenin Operasyonel ve Mali Riskleri

Saha uzmanlarının ve operatörlerin en sık yaptığı hata, motor çok ısındığında makineyi durdurup sadece dış gövdeye soğuk hava üflemek veya motor termik koruma rölesini (overload relay) devre dışı bırakarak çalışmaya zorlamaktır. Sargıların iç sıcaklığı (core temperature) düşürülmeden yapılan bu zorlamalar, emaye bobin telinin üzerindeki izolasyon lakının (vernik) ergimesine, faz-faz veya faz-şase kısa devrelerine yol açar. Bu durum, basit bir rulman veya kondansatör değişimi ile çözülebilecek bir arızayı, komple motor stator bobinaj yenilemesi veya makine hurdaya ayırma maliyetine dönüştürür.

2. Ekipman Listesi

Termal arızanın kaynağını mikron ve miliamper düzeyinde tespit edebilmek amacıyla gerekli ekipman envanteri aşağıda sınıflandırılmıştır:

Temel Gereksinimler

• Dijital Multimetre (True RMS): Şebeke gerilimini, sargı dirençlerini ve kondansatör sığasını hatasız ölçmek için.

• Karbüratör ve Teknik Temizleme Spreyi: Motor havalandırma kanallarındaki yağ ve toz katmanlarını arındırmak için.

• İzoleli El Aletleri Seti (1000V Uyumlu): Elektriksel söküm ve montaj süreçlerinde iş güvenliğini sağlamak için.

• C3 Boşluklu Yüksek Devir Rulman Seti: Aşınan yatakları endüstriyel standartlarda yenilemek için (Ayka Teknikstoklarından temin edilebilir).

Operasyonel Verimlilik Artıran Profesyonel Ekipmanlar

• Kızılötesi Termal Kamera (Infrared Thermal Imager): Motor gövdesindeki, klemens kutusundaki ve rulman yataklarındaki ısı dağılımını (hot spot) anlık haritalandırmak için.

• Yüksek Gerilim İzolasyon Test Cihazı (Megohmmetre / Megger): Sargıların şaseye karşı izolasyon direncini 500V DC gerilim altında test etmek için.

• Dijital Vibrasyon Ölçer (Vibrometre): Rulmanlardaki ve milden kaynaklanan mekanik rezonansı mm/s cinsinden ölçerek mekanik kasılmaları saptamak için.

3. Adım Adım Uygulama Protokolü

Adım 1: Elektriksel Giriş Parametrelerinin Doğrulanması ve Voltaj Kalibrasyonu

Motorun Joule kayıplarını minimuma indirmek amacıyla şebekeden gelen besleme geriliminin nominal sınırlar içinde tutulması gerekir.

• Uygulama: Makine yük altındayken True RMS multimetreyi motor klemens giriş uçlarına paralel bağlayın. Ölçülen voltaj değerinin 220V ± %5 (209 V - 231 V) aralığında olduğunu doğrulayın. Eğer gerilim 205 V ve altındaysa, sisteme uygun güçte (Ayka Teknik envanterinden seçilecek) bir servo voltaj regülatörü entegre ederek gerilimi sabitleyin.

• Başmühendis Notu: 1994'ten bu yana edindiğimiz saha tecrübeleri göstermektedir ki, voltajda meydana gelen %10'luk bir düşüş, motorda açığa çıkan ısı enerjisini yaklaşık %21 oranında artırır. Regülatör kullanımı, kırsal bölgelerde termal kararlılığın tek güvencesidir.

Adım 2: Daimi Devre Kondansatörü Sığa (Capacitance) Testi ve Değişimi

Motor yardımcı sargısının manyetik alan dengesini kurmak ve sargı akımlarını senkronize etmek için kondansatör toleransları kontrol edilmelidir.

• Uygulama: Makinenin enerjisini kesin. Kondansatör uçlarını deşarj ettikten sonra multimetrenin kapasitans moduna alın. Kondansatörün üzerindeki nominal değer ile ölçülen değer arasındaki sapmanın ± %5'ten fazla olduğunu görürseniz, kondansatörü aynı voltaj (450 V AC) ve sığa değerinde yüksek kaliteli metalize polipropilen (veya Ayka Teknik orijinal yedek parçası) bir kondansatörle yenileyin.

• Başmühendis Notu: Değerli operatör, kondansatörün dış plastik gövdesinde şişme olmaması onun sağlam olduğu anlamına gelmez. İç dielektrik katmanlardaki kuruma, mikrofarad değerini düşürür ve motoru rölantide dahi aşırı ısıtır. Kalitatif değil, kantitatif ölçüm esastır.

Adım 3: Disk Stack (Tambur) Balans ve Eksenel Salgı Ayarı

Rulman yataklarına binen radyal yükü azaltarak mekanik sürtünme kaynaklı termal üretimi engellemek gerekir.

• Uygulama: Tambur aparatını motordan ayırın. Motor mil ucuna bir komparatör saati yerleştirerek mili elle çevirin ve eksenel kaçıklığın (run-out) 0.03 mm tolerans sınırının altında olduğunu görün. Çanakları (diskleri) numaralarına göre eksiksiz dizin ve üst somunu tork anahtarı kullanarak tam 25 Nm değerinde saat yönünde sıkın.

• Başmühendis Notu: Eksik veya asimetrik dizilen çanaklar, 10.000 RPM hızda bir kütle çekim momenti oluşturur. Vibrometre ile yaptığımız ölçümlerde, balanssız bir tamburun motor rulmanlarına bindiği yükün, motorun taşıma kapasitesini 3 kat aştığını saptadık. Mekanik balans, motor sıcaklığını doğrudan düşürür.

Adım 4: Rulman Yatağı ve Mekanik Şaft Revizyonu

Yüksek devirde sürtünme katsayısını düzelterek rotasyonel tork direncini minimize etmek şarttır.

• Uygulama: Motor milini elinizle çevirdiğinizde bir sıkışma, sürtme sesi veya eksenel boşluk hissediyorsanız rulman ömrü tükenmiştir. Motor gövdesini sökün, rulman çektirmesi yardımıyla eski rulmanları milden alın. Yerine yüksek ısıya ve devire dayanıklı, C3 boşluk sınıfına sahip kapalı tip (2RS) yeni rulmanları hidrolik pres kullanarak monte edin.

• Başmühendis Notu: Standart sanayi rulmanları (CN serisi),separatörlerin yüksek devirlerinde ısınarak iç bilyaları genleşir ve mili sıkar. C3 sınıfı rulmanlar ise bu ısıl genleşme payına sahip özel üretimlerdir. Rulman değişimlerinde ucuza kaçmak, motorun kalıcı kilitlenmesine zemin hazırlar.

Adım 5: Hidrodinamik Yük ve Süt Sıcaklığı Kalibrasyonu

Akışkanın viskozite direncini kırarak rotor üzerindeki kayma yükünü hafifletmek gerekir.

• Uygulama: Çekilecek çiğ sütün sıcaklığını gıda sınıfı bir prob termometre ile ölçün. Sıcaklığın tam 38°C olmasını sağlayın. Eğer süt soğuksa, dolaylı ısıtma yöntemiyle sıcaklığı sabitleyin ve besleme musluğunu tam açmak yerine ilk etapta %30 oranında kısarak laminer akış oluşturun.

• Başmühendis Notu: Saha uzmanı arkadaşım, soğuk süt çekmek motora sanki su yerine zift pompalatıyormuş gibi bir yük bindirir. Sütün 38 C sıcaklıkta çekilmesi, motorun üzerindeki hidrodinamik yükü %25 oranında azaltarak motorun serin çalışmasını sağlar.

4. Bilgi Kazanımı : 3 Özgün Teknik Tespit

1. Hava Kanallarındaki Reçineleşmiş Süt Buharı Engeli: 32 yıllık saha deneyimimizde saptadık ki; imalathanelerdeki nemli hava ve süt buharı, motorun arkasındaki soğutma fanının kanatçıklarına ve stator gövde oluklarına yapışır. Zamanla bu katman tozla birleşerek kemik gibi sert, yalıtkan bir reçine tabakası oluşturur. Motor fanı dönse bile hava bu yalıtkan katmanı aşamaz ve motor içi sıcaklık hızla yükselir. Dış temizlik sadece hava tutarak değil, kimyasal solvent sprey ile çözülerek yapılmalıdır.

2. Stator-Rotor Arasındaki Hava Boşluğu (Air Gap) Deformasyonu: Uzun süre yüksek titreşim altında çalışan separatör motorlarında, stator saç paketlerini tutan gövde vidaları mikro düzeyde gevşer. Bu gevşeme, stator ile rotor arasındaki 0.35 mm'lik hava boşluğunun asimetrikleşmesine yol açar. Manyetik akı bir tarafta yoğunlaşırken diğer tarafta zayıflar. Bu durum motorun elektriksel verimini düşürür, hırıltılı bir ses çıkartır ve hiçbir mekanik sıkışma olmasa dahi motoru dakikalar içinde aşırı ısıtır.

3. Klemens Kutusu Gevşekliği ve Ark Kaynaklı Termal İletim: Motorun çok ısınması her zaman sargı kaynaklı değildir. Klemens kutusundaki kablo bağlantı somunlarının (özellikle titreşim nedeniyle) gevşemesi, o noktada bir geçiş direnci oluşturur. Akım bu direnç üzerinden geçerken klemens kutusunda lokal olarak 200°C'ye varan ısı üretir. Bu ısı, bakır bağlantı baraları vasıtasıyla motor şaftına ve sargılarına doğru iletilerek motorun gövde sıcaklığını yapay olarak yükseltir.

5. Teknik Veri Tablosu

6. Troubleshooting (Arıza Giderme) & Sıkça Sorulan Sorular

• Soru 1: Motor el değmeyecek kadar ısınıyor (yaklaşık 70°C),bu durum arıza mıdır?

  • Cevap: Elektrik motorlarının dış gövde sıcaklığı Class F izolasyonda 80°C ila 90°C'ye kadar normal kabul edilebilir. Ancak motor üzerinden yanık vernik kokusu geliyorsa veya rölanti devri düşüyorsa bu tehlikeli bir aşırı ısınmadır.

• Soru 2: Motorun aşırı ısınmasını engellemek için termiği iptal ettim, bir şey olur mu?

  • Cevap: Termiği iptal etmek, motorun sigortasını kapatmak demektir. Motor aşırı yük altında kaldığında kendisini durduramayacağı için sargılar saniyeler içinde yanacaktır. Derhal termik röleyi aktif hale getirin.

• Soru 3: Kondansatörün üzerindeki mikrofarad değerini büyütürsem motor daha güçlü olur ve az mı ısınır?

  • Cevap: Kesinlikle hayır. Nominal değerden (Örn: 16F) daha büyük bir kondansatör takmak, yardımcı sargıdan aşırı akım geçmesine neden olur ve motoru normalden çok daha hızlı yakar. Orijinal değere sadık kalın.

• Soru 4: Sütü 50°C'ye kadar ısıtıp çekersem motor daha rahat çalışır mı?

  • Cevap: Sütü aşırı ısıtmak sütün içindeki proteinleri denatüre eder ve çanaklarda kireçleşmeyi (süt taşı) hızlandırır. Bu durum disk aralıklarını tıkayarak motoru mekanik olarak daha fazla zorlar ve ısıtır. İdeal sıcaklık 38°C'dir.

• Soru 5: Motor yataklarından (rulmanlardan) ıslık sesi geliyor ve gövde ısınıyor, çözümü nedir?

  • Cevap: Rulman içindeki gres yağı yüksek devir ve ısı nedeniyle kurumuş veya bilyalar aşınmıştır. Motoru çalıştırmayı bırakıp rulmanları C3 boşluklu yüksek devir serisi ile yenileyin.

• Soru 6: Türkiye geneline bu yedek parçaları gönderiyor musunuz?

  • Cevap: Evet, Ayka Teknik ulusal lojistik ve sevkiyat ağı sayesinde, 81 ilimizdeki tüm tarım işletmelerine ve hırdavat profesyonellerine 24 saat içinde orijinal yedek parça ve teknik komponent tedariki sağlıyoruz.

• Soru 7: Motor soğukken normal çalışıyor, 15 dakika sonra hırıltı yapıp yavaşlıyor ve ısınıyor, sebebi ne olabilir?

  • Cevap: Bu tipik bir sargı izolasyon zafiyetidir. Motor ısındıkça sargı telleri genleşir ve mikro çatlaklardan birbirine temas ederek kısa devre oluşturur. Statorun bobinaj ustası tarafından yeniden sarılması veya motorun değişmesi gerekir.

• Soru 8: Voltajı ölçtüm 220V geliyor ama motor yine de çok sıcak, regülatör işe yarar mı?

  • Cevap: Voltaj normalse regülatöre gerek yoktur. Bu durumda arıza elektriksel değil, yüksek ihtimalle mekanik balanssızlık veya rulman sürtünmesidir. Disk dizilimini ve rulmanları kontrol edin.

• Soru 9: Plastik gövdeli separatör motorları metal gövdelilere göre daha mı çok ısınır?

  • Cevap: Plastik ısı iletim katsayısı düşük bir malzeme olduğu için motor iç sıcaklığını dışarıya geç yansıtır. Bu nedenle plastik gövdeli makinelerin havalandırma kanallarının açık olması termal stabilite için çok daha kritiktir.

• Soru 10: Temizlik sonrasında motor klemens kutusuna su kaçtı, motoru kurutup çalıştırsam ısınma yapar mı?

  • Cevap: Sadece kurutmak yetmez. Süt veya su kalıntıları klemens vidalarında oksitlenme yaratır. Bu da geçiş direncini artırarak aşırı ısınmaya yol açar. Klemens kutusunu söküp teknik temizleme spreyi ile yıkayıp basınçlı hava ile tamamen arındırmalısınız.
