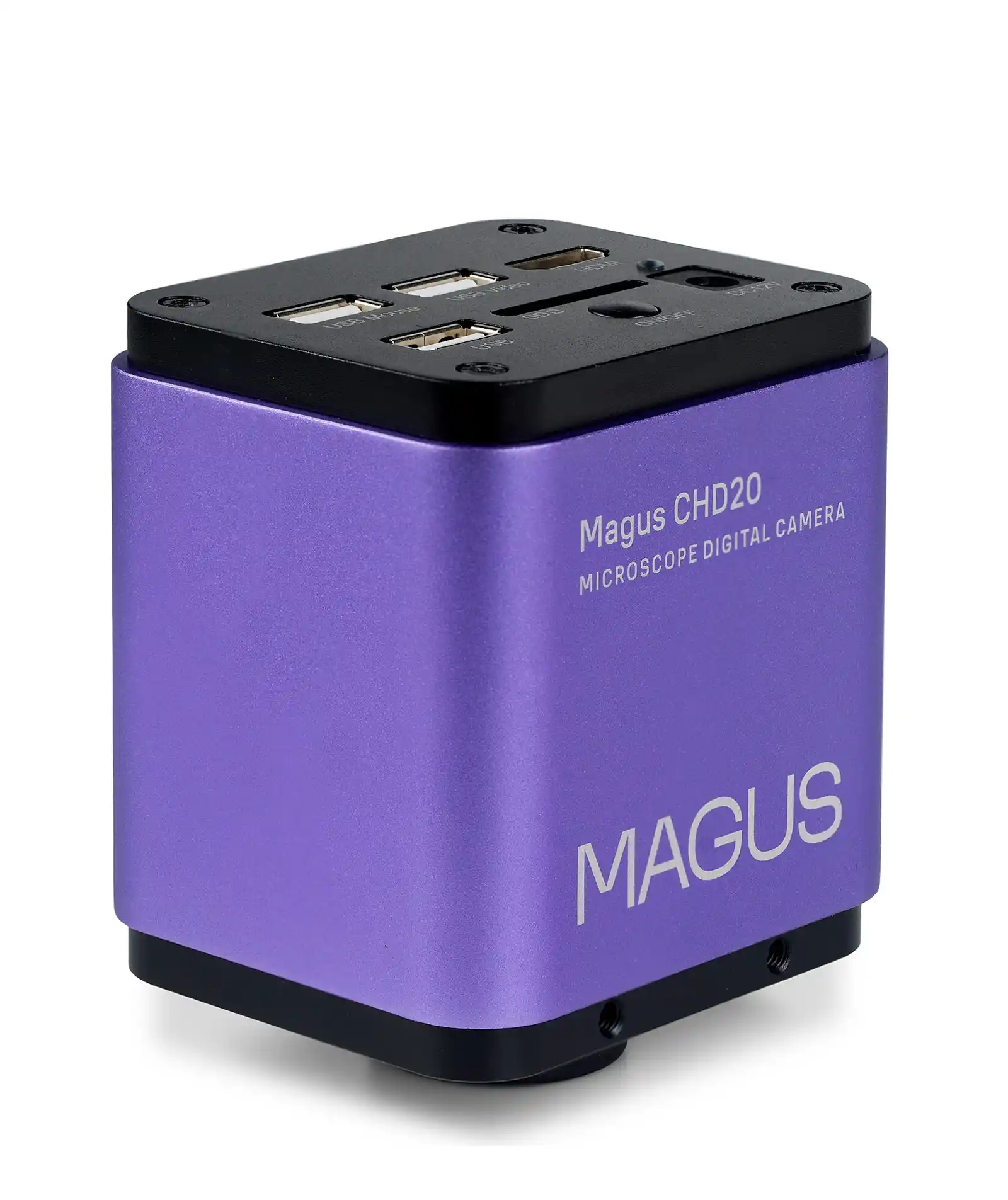

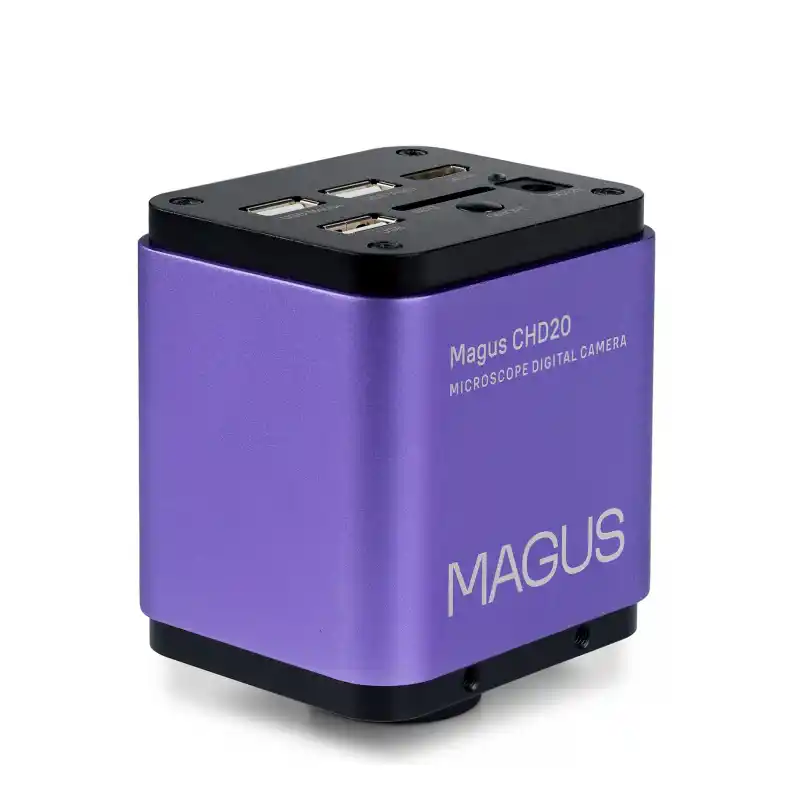

MAGUS CHD20, mikroskop üzerine monte edilen bir dijital kameradır. Araştırmaların fotoğraf ve videolarının çekilmesi ve düzenlenmesi için tasarlanmış olup, nesnelerin ve yapılarının doğrusal ve açısal boyutlarını da ölçebilmektedir. Cihaz kendi yazılımıyla çalıştığı için yalnızca bilgisayara değil aynı zamanda doğrudan harici ekrana da bağlanabilir. Bu amaçla kamera, iki tip arayüzle donatılmıştır: HDMI ve USB.
Kamera, yüksek kaliteli Full HD görüntüler (1920x1080 piksel) üretir ve yüksek kare hızları ve cihazlar arasında yüksek veri aktarım hızları sağlar. Floresan ışıkta bile çekim yapabilen, yüksek ışık duyarlılığına sahip bir Sony sensörle donatılmıştır. Bu kameranın bir diğer özelliği ise RGB mozaik filtrelerin kullanılmasıdır. Bu karanlık akımı azaltır ve net bir görüntü sağlar. Kameranın tüm sistemi, gözlemlenen nesne hareket ediyor olsa bile yırtılma, donma veya bozulma olmadan yüksek kaliteli bir görüntü oluşturmayı amaçlar.
Sensör
SONY Starvis serisi renkli CMOS sensör, küçük boyutuyla (1/2'', 3,75x3,75 μm piksel), yüksek ışık duyarlılığına sahiptir (1/30 saniyelik poz süresinde 1175 mV) ve düşük ışık koşullarında bile çekim yapmanızı sağlar. Bu, arka ışık teknolojisinin kullanılması sayesinde mümkündür. Bozulma olmadan mümkün olan en geniş görüş alanını elde etmek için 0,5x ila 0,7x büyütme oranına sahip bir adaptör kullanmanız tavsiye edilir.
Yazılım
Kamera, cihazı çalıştırmak için yazılımın bulunduğu bir kurulum diskiyle birlikte gelir. Yerleşik yazılım, MAGUS CHD20 kameranın bağımsız çalışarak fotoğraf çekmesini ve video kaydetmesini, sonuçları doğrudan cihazda işlemesini ve hatta nesnenin ölçümlerini yapmasını sağlar. Ölçüm yapmak için öncelikle yazılımı bir kalibrasyon lamı kullanarak her objektif için kalibre etmeniz gerekir.
Harici cihazlara bağlanma

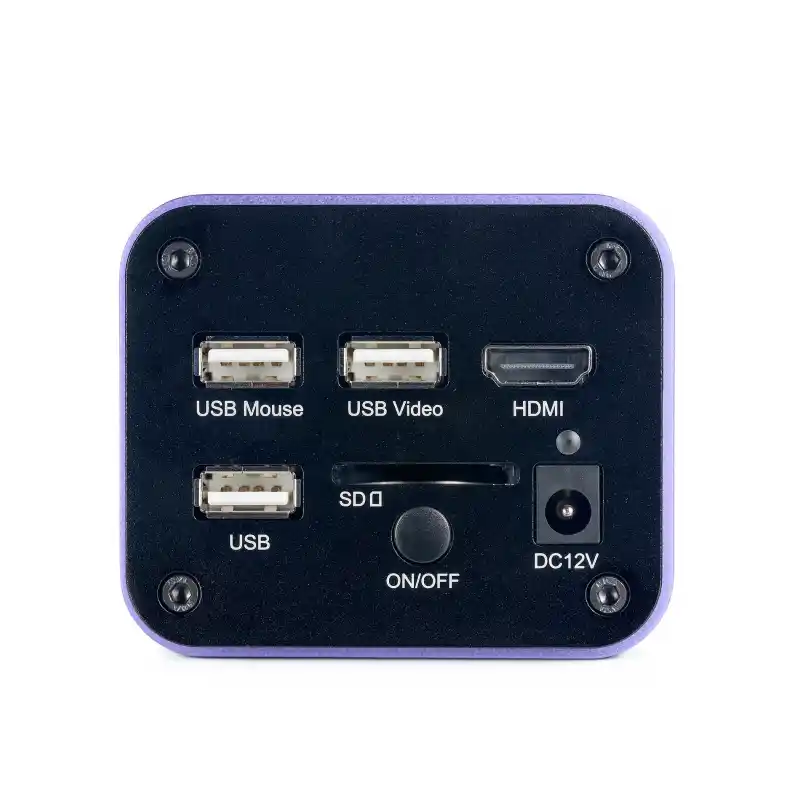

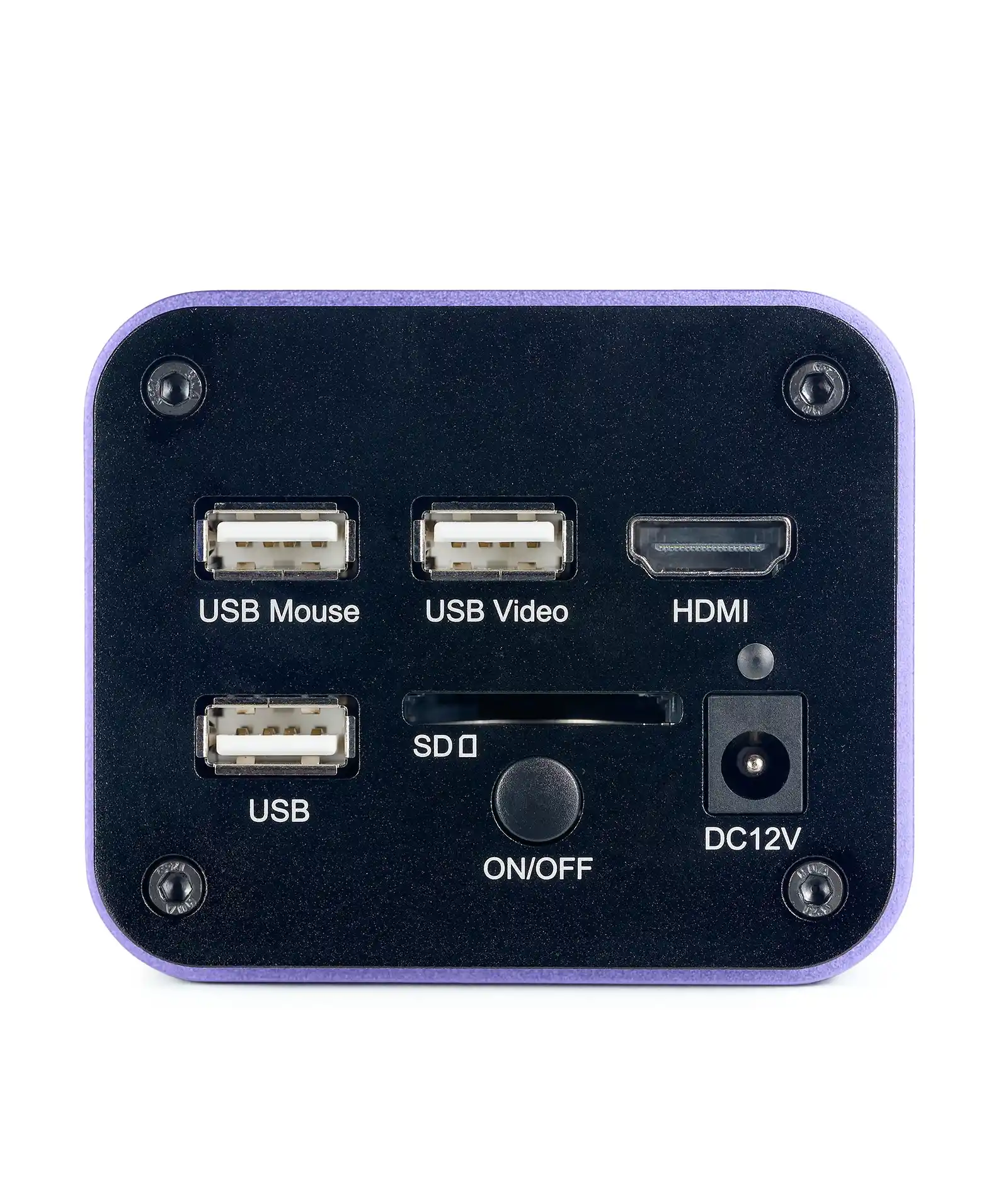

MAGUS CHD20, harici ekrana ve bilgisayara bağlantıyı ve ek cihazların entegrasyonunu destekler. Monitöre, televizyona veya projektöre bağlantı, 60 fps’de HDMI arayüzü aracılığıyla yapılır. Kamerayı 50 fps’de USB 2.0 arayüzü üzerinden bir bilgisayara bağlayabilirsiniz.
Kamera 32 GB SD kartla birlikte gelir. Fotoğrafları ve videoları ona kaydedebilir ve yerleşik yazılımı kullanarak bunları işleyebilirsiniz. USB arayüzü bir flash sürücü bağlamanızı sağlar.
Kamera uygulamalarını çalıştırmak için fare kullanılması tavsiye edilir. Bu da kite dahildir ve kamerayla doğrudan etkileşimden kaynaklanan titreşimleri dengelemek için tasarlanmıştır.
Cihaz, doğrudan kameraya monte edilen ve bir mikroskop görüntüleme sistemi oluşturan özel MAGUS monitörlerle birleştirilebilir.
Mikroskop üzerine montaj

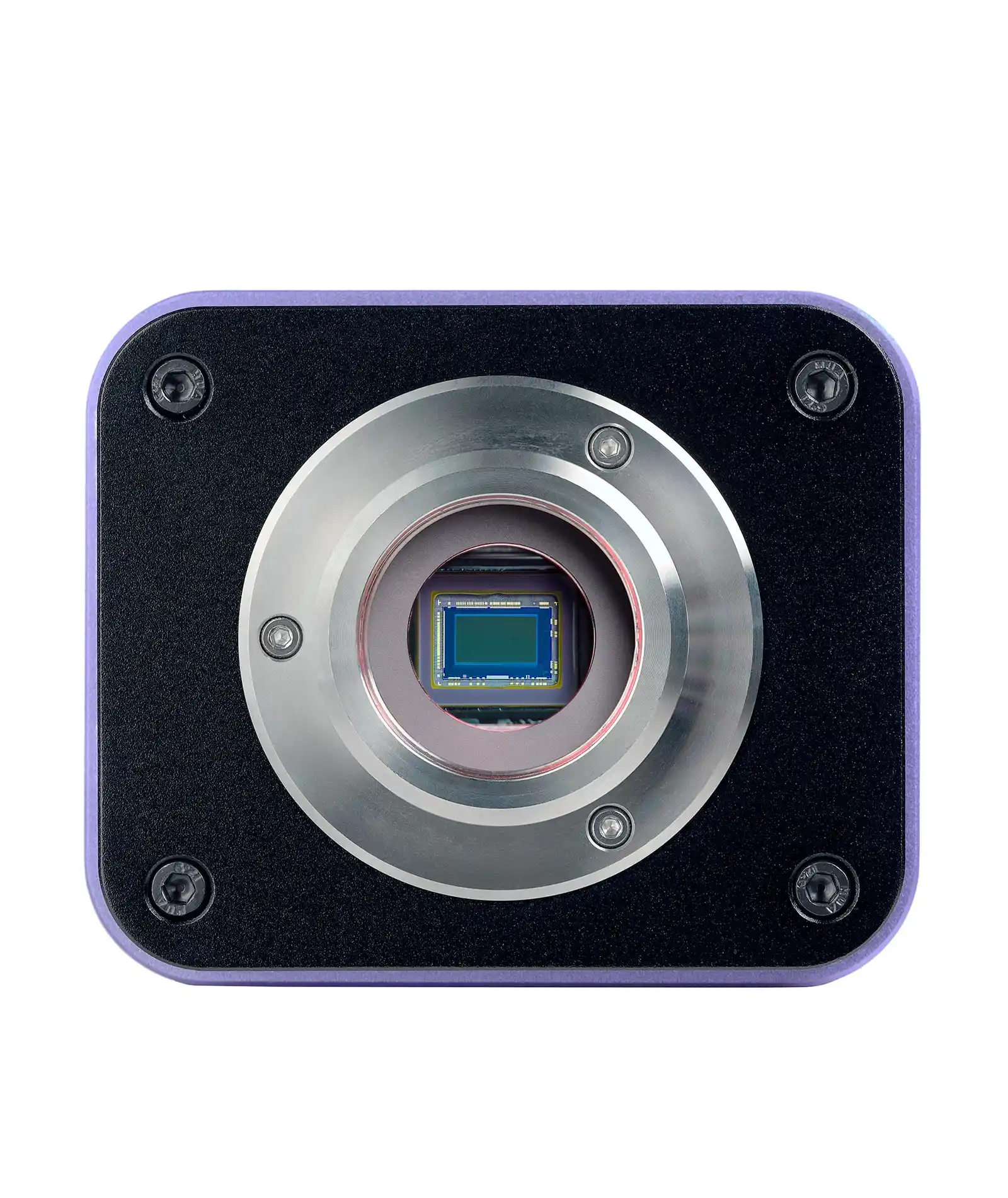

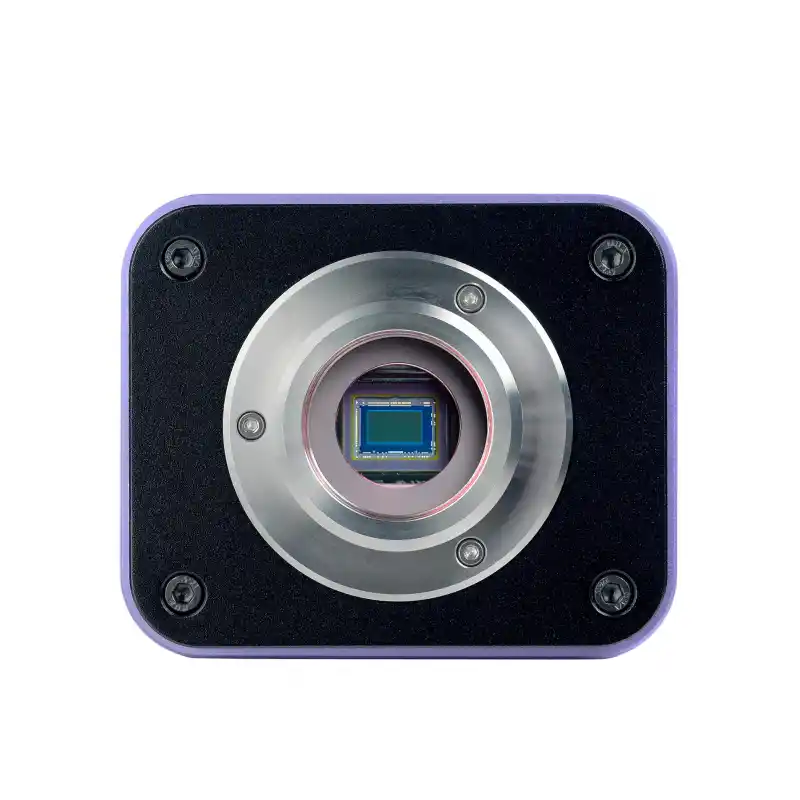

Kamera, bir C-mount adaptör ve tüpün çapına uygun bir adaptör halkası (ayrıca satın alınır) aracılığıyla bağlanarak mikroskop göz merceği tüpüne yerleştirilebilir. Cihazı trinoküler tüpe monte etmek için bir C-mount adaptör kullanılır.
Önemli özellikler:
- 1/30 saniyede 1175 mV ışık duyarlılığı, düşük ışıkta veya floresan ışıkta bile çekim yapmanızı sağlar
- Kamera yüksek kaliteli Full HD görüntüler (1920x1080 piksel) üretir
- Yerleşik yazılım, fotoğraf ve video materyallerini bağımsız olarak oluşturup işleyebilme ve nesne ölçümleri gerçekleştirebilme özelliği sağlar
- Verileri harici monitörde veya bilgisayarda görüntülemek için HDMI ve USB arayüzleri kullanılır; bağlantıya bağlı olarak kare hızı sırasıyla 60 ve 50 fps’dir
- Kamera, karanlık akımı azaltan ve net bir görüntü üreten RGB mozaik filtreleri kullanır

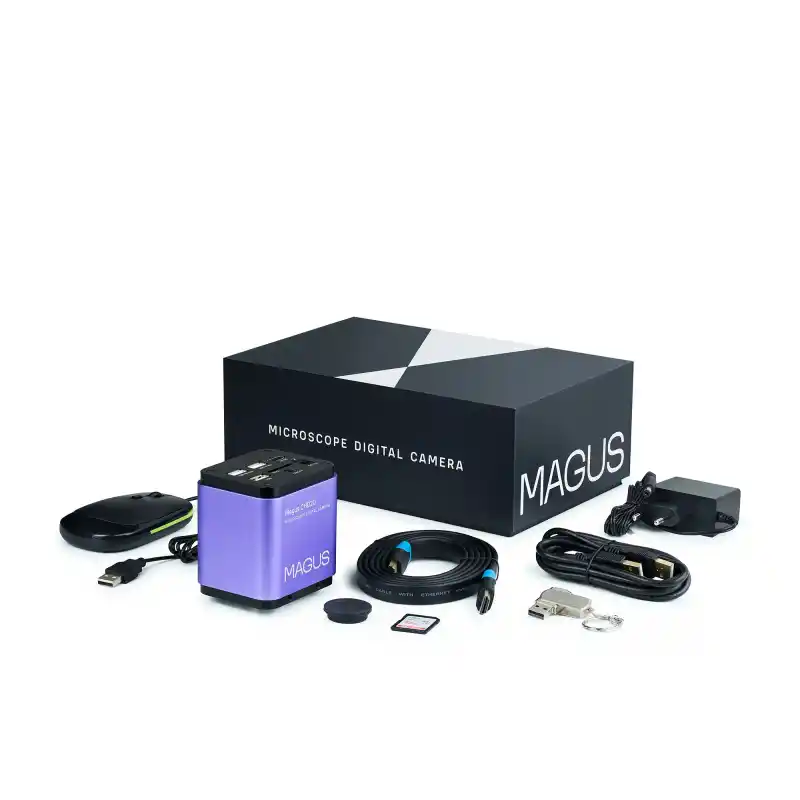

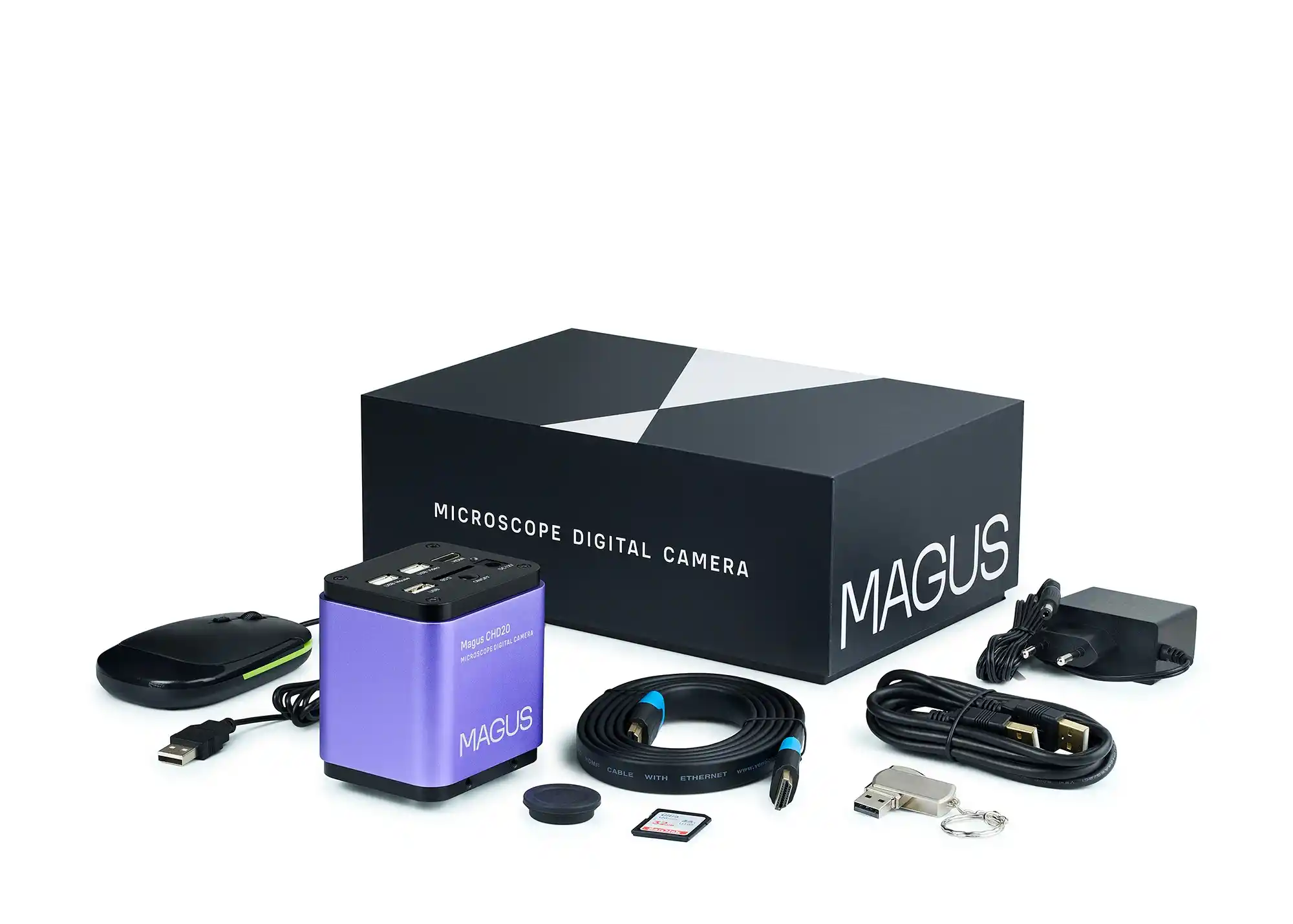

Kit içeriği:
- Dijital kamera
- HDMI kablosu (1,5 m)
- USB 2.0 kablosu (2 m)
- USB fare
- 32 GB SD bellek kartı
- AC güç adaptörü 12 V/1 A (Avrupa)
- Sürücüleri ve yazılımı içeren kurulum CD'si
- Kullanım kılavuzu ve garanti kartı
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555019147 |
| Paket boyutu (UxGxY) | 25x17x9 cm |
| Nakliye Ağırlığı | 1.5 kg |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 (Full HD) |
| Sensör boyutu | 1/2" (7,2x4,05 mm) |
| Piksel boyutu, μm | 3.75x3.75 |
| Arabirim bağlayıcıları | HDMI 1,4, USB 2.0 |
| Arayüz | HDMI 1,4, USB 2.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB) |
| Işık duyarlılığı | 1175 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,04 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 50@1920x1080 (USB), 60@1920x1080 (HDMI) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Güç kaynağı | CNC alüminyum alaşım DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Çalışma sıcaklığı aralığı, °C | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
