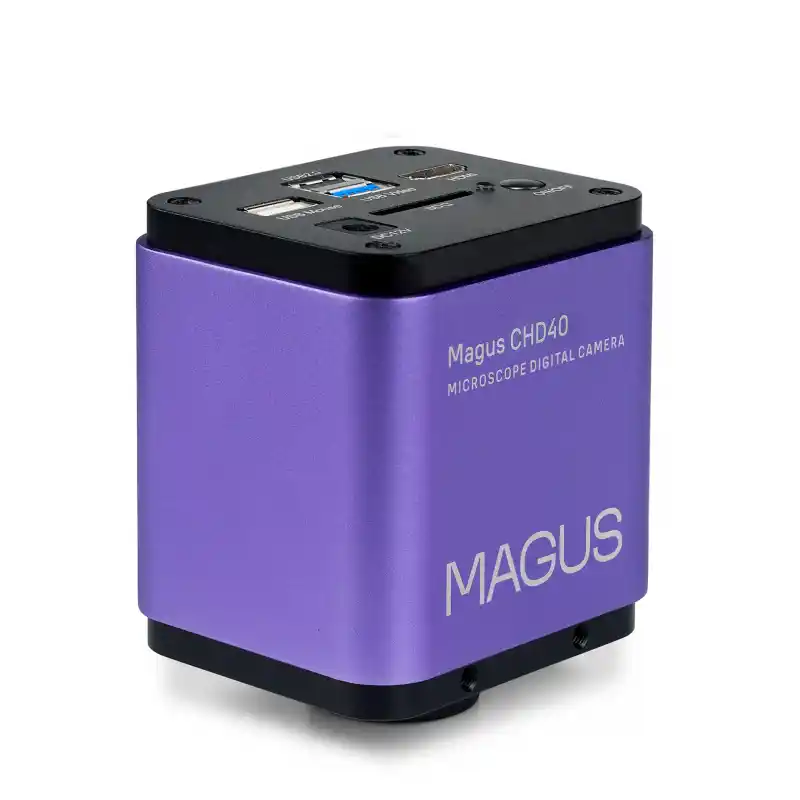

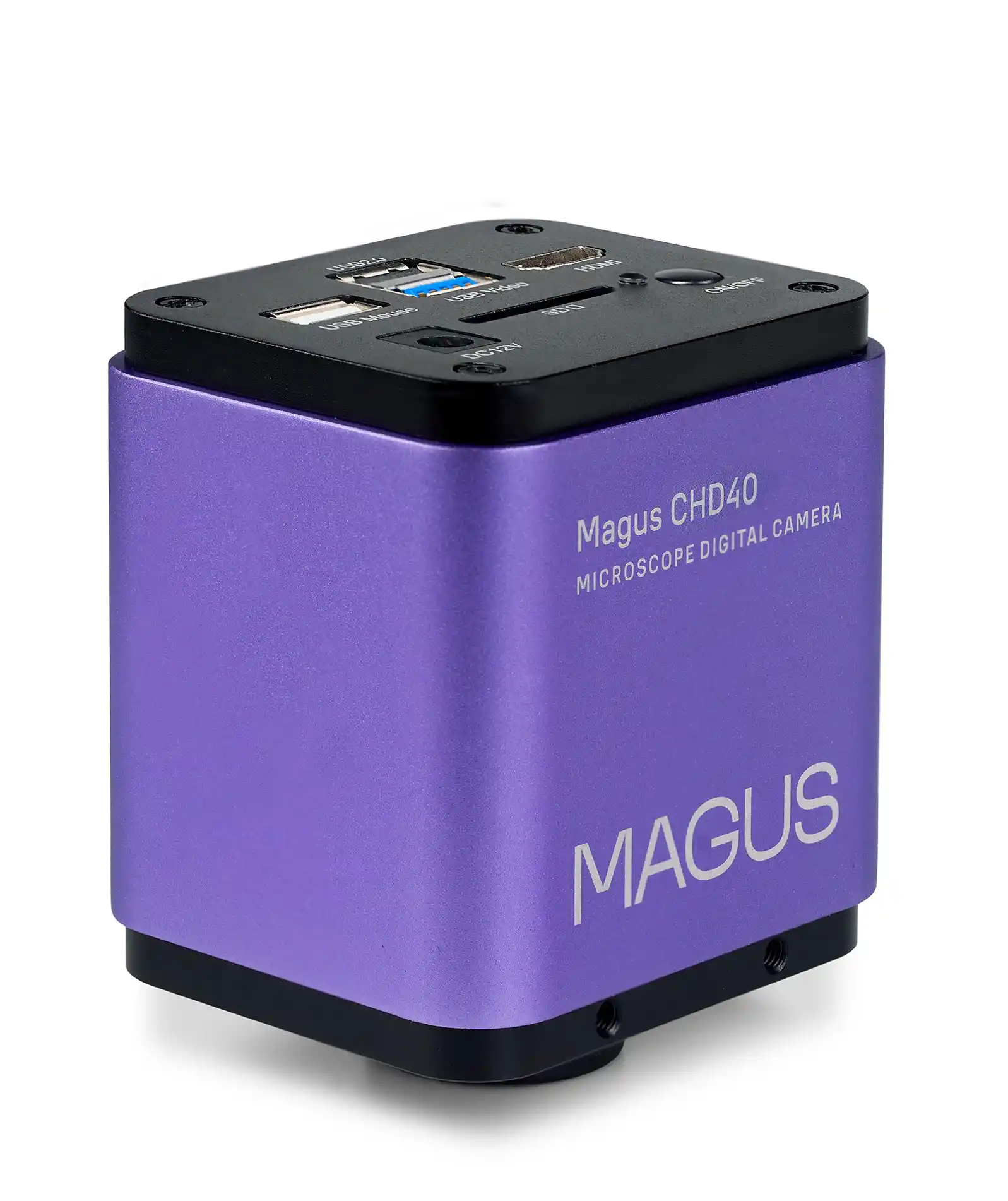

MAGUS CHD40, bir mikroskopa entegre edilerek kullanılmak üzere geliştirilmiş bir kamera modelidir. Kamera 4K çözünürlükte (3840x2160 px) çekim yapar ve harici monitörün gerektirmesi halinde görüntüyü otomatik olarak Full HD (1920x1080 px) çözünürlüğe dönüştürebilir. Cihaz, üç tip arabirimle donatılmıştır: Bir televizyon, monitör ya da projektöre bağlantı için HDMI, bir bilgisayara bağlantı için USB 3.0 ve Wi-Fi. Bağlantı türünden bağımsız olarak, kare hızı 30 kare/saniyedir. Kamera, fotoğraf ve video çekimine ek olarak görüntüyü düzenlemenize ve hatta gözlemlenen nesnenin ölçümün almanıza imkan tanıyan bir dahili yazılımla birlikte sunulur. Cihaz, gecikme veya kopma olmadan yüksek kaliteli bir görüntü oluşturur ve nesne hareketli durumda olsa dahi bozulma olmadan net bir şekilde görülebilir.
Dijital kameradan yararlanırken »
Sensör
Kameranın içinde bir SONY Starvis renkli CMOS sensörü bulunur. Bu sensörler, küçük matris boyutunda yüksek ışık duyarlılığı sağlayan arkadan aydınlatma teknolojisini kullanır. MAGUS CHD40 kameranın sensör boyutu, 2,9x2,9 μm piksel boyutu ile 1/1,2 inçtir. Cihazın ışık duyarlılığı 1/30 saniyelik obtüratör hızında 1028 mV’dir: Kamera, loş ışık koşullarında yüksek kaliteli görüntüler elde edebilir. Deformasyon olmadan son derece geniş bir görüş alanı elde etmek için 0,75x ilâ 1x büyütme oranına sahip bir adaptör kullanın.
Yazılım
Kamera bir dizi uygulama sayesinde kullanıma hazır biçimde sunulur (ürün, dahili yazılım ve ürünle birlikte verilen yazılım CD’sinden yüklenen yazılım ile birlikte temin edilir). Fotoğraf çekebilir, video kaydedebilir, nesneler ile yapılarının doğrusal ve açısal boyutlarını ölçebilir ve görüntüleri düzenleyebilir. Ölçüm almak için öncelikle her nesnenin yazılımını bir kalibrasyon slaytı ile kalibre ettiğinizden emin olun. Kamerayı HDMI arabirimi yoluyla bir televizyona, monitöre veya projektöre ya da USB 3.0 veya Wi-Fi arabirimiyle bir bilgisayara bağlayabilirsiniz. HDMI veya USB arabirimleri kullanılarak bağlantı yapıldığında 4K çözünürlükte görüntü; Wi-Fi bağdaştırıcısı kullanılarak bilgisayara bağlanıldığında ise Full HD çözünürlükte görüntü oluşturulur.
Diğer cihazlar ile eşleme
Kamera ek cihazları desteklemektedir. USB konektörüne bir fare (ürün ile birlikte verilir) bağlayabilirsiniz. Bu birim ile çalışılması, cihaz ile doğrudan etkileşimde bulunulacağında oluşan titreşimleri önler. Arama sonuçlarını ürünle birlikte verilen SD karta ya da bir flash sürücüye kaydedebilirsiniz. Doğrudan kamera üzerine monte edilen özel MAGUS monitörlerinde birini bağlayarak eksiksiz bir görselleştirme sistemi oluşturabilirsiniz.
Mikroskop montajı
Kameranın mikroskop üzerine kurulumu iki yolla gerçekleştirilebilir: trinoküler tüp içine veya göz merceği tüpü içine. Her iki durumda da cihazları bağlamak için mikroskop kitinden C-mount adaptöre ihtiyacınız olacaktır. Göz merceği tüpüne kurulum için tüp ile aynı çapta bir adaptör halkası da kullanılır.
Önemli özellikler:
- Bağlantı türüne bağlı olarak 4K çözünürlükte (3840x2160 px) veya Full HD (1920x1080 px) çözünürlükte kayıt
- HDMI, USB 3.0 veya Wi-Fi üzerinden harici bir ekrana ya da bilgisayara bağlanma imkanı
- 30 kare/saniye seviyesinde kare hızı
- SONY Starvis renkli CMOS sensörü, saniyenin 1/30’unda 1028 mV ışık duyarlılığı sağlar ve loş ışıklı koşullarda dahi çekim yapabilmenize imkan tanır
- Çok daha kullanışlı ve verimli bir biçimde çalışılmasını sağlayacak ek cihazları destekler

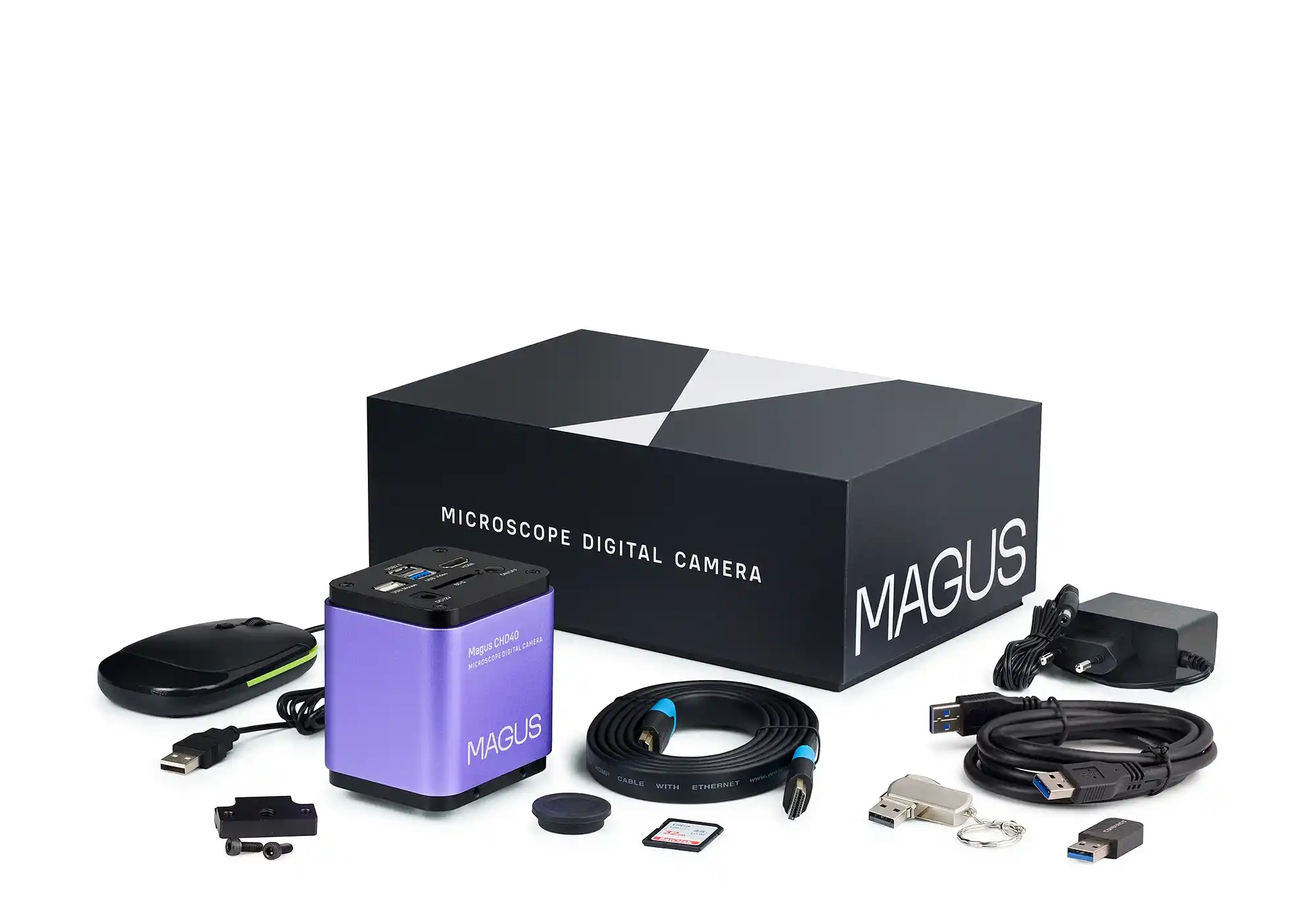

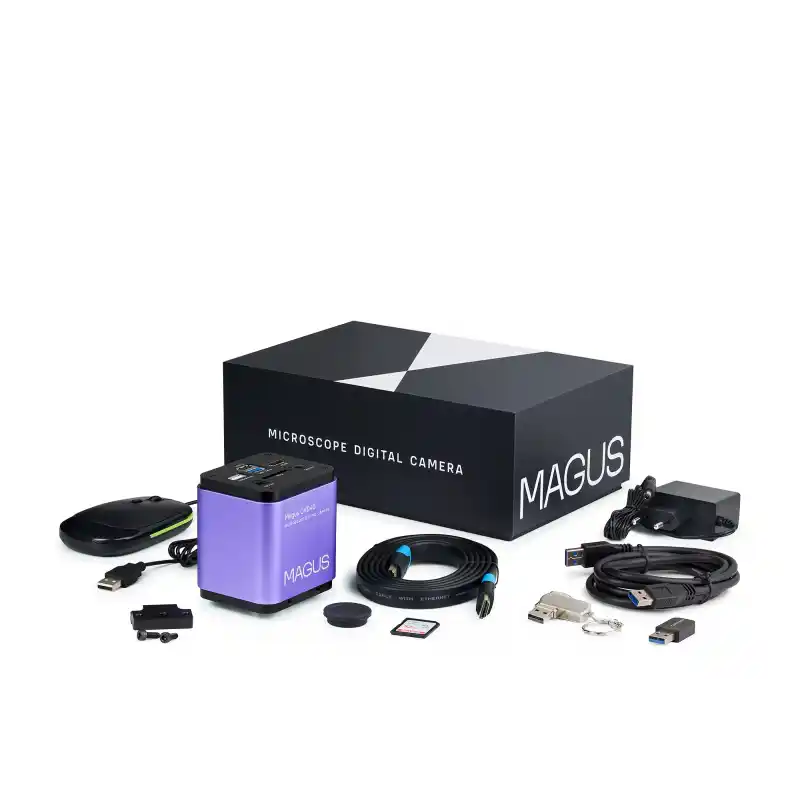

Kit içeriği:
- Dijital kamera
- HDMI kablosu (1,5 m)
- USB 3.0 kablosu (1,5 m)
- USB fare
- 32 GB SD bellek kartı
- USB Wi-Fi adaptörü (2 adet)
- AC güç adaptörü 12 V/1 A (Avrupa)
- Sürücüleri ve yazılımı içeren kurulum CD'si
- Kullanım kılavuzu ve garanti kartı
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555019161 |
| Paket boyutu (UxGxY) | 25x17x9 cm |
| Nakliye Ağırlığı | 1.5 kg |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 (4K UHD) |
| Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |

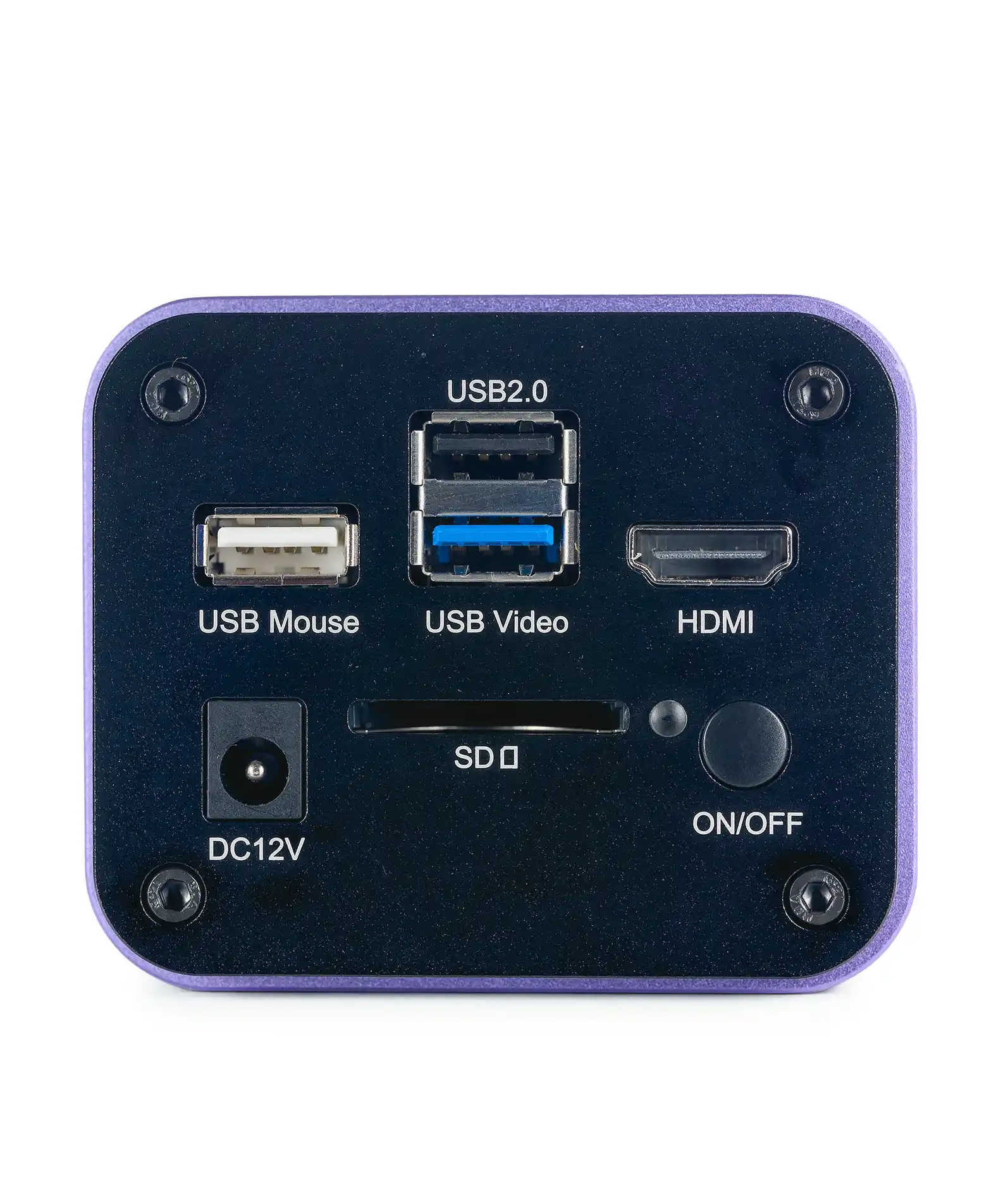

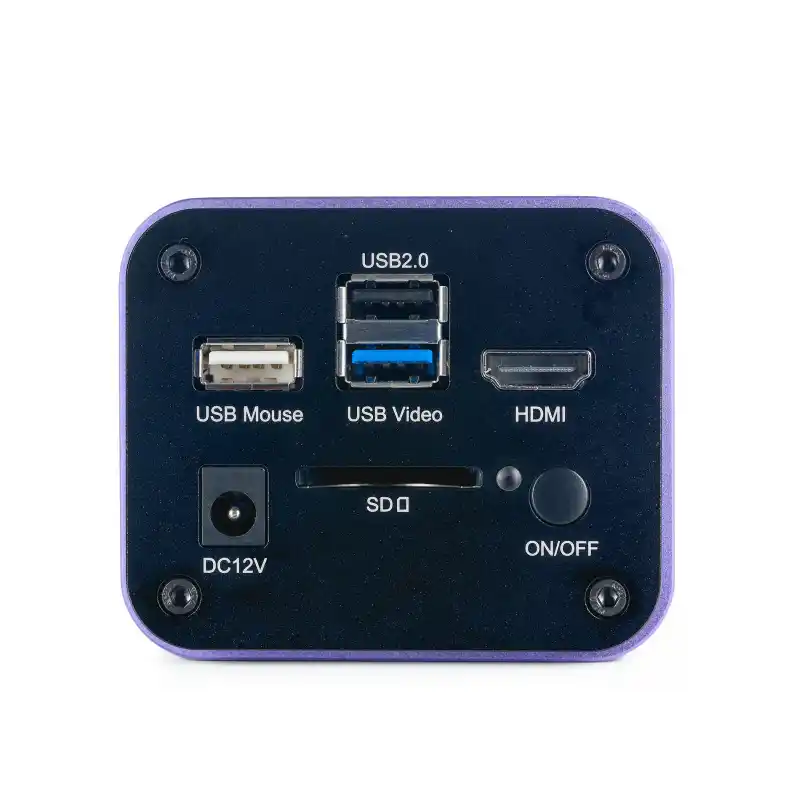

| Arabirim bağlayıcıları | HDMI 1,4, USB 3.0, Wi-Fi |
| Arayüz | HDMI 1,4, USB 3.0, Wi-Fi |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, Wi-Fi adaptörü (USB), flash bellek (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,014 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |

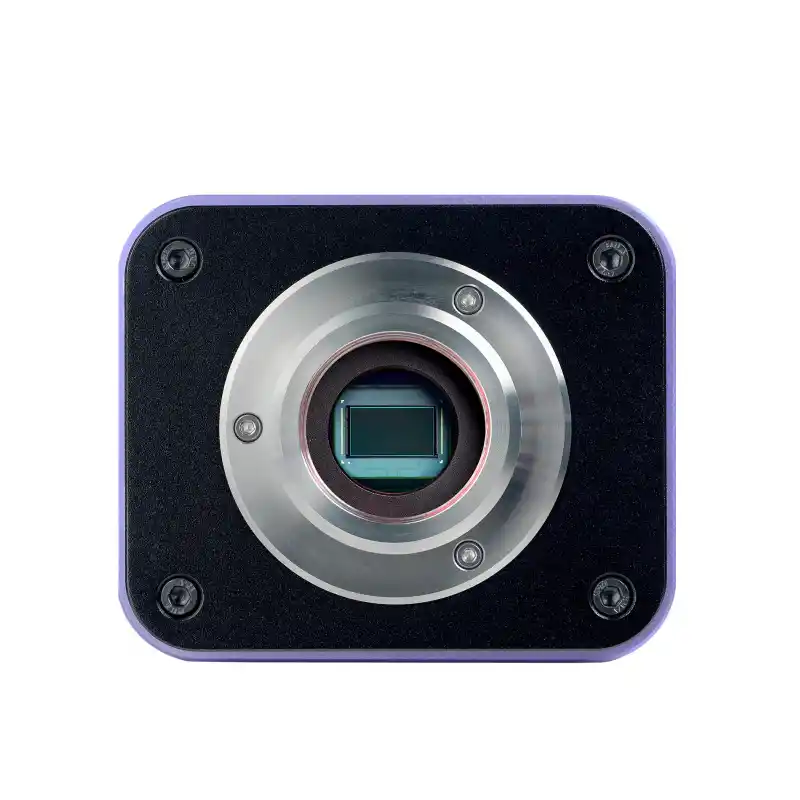

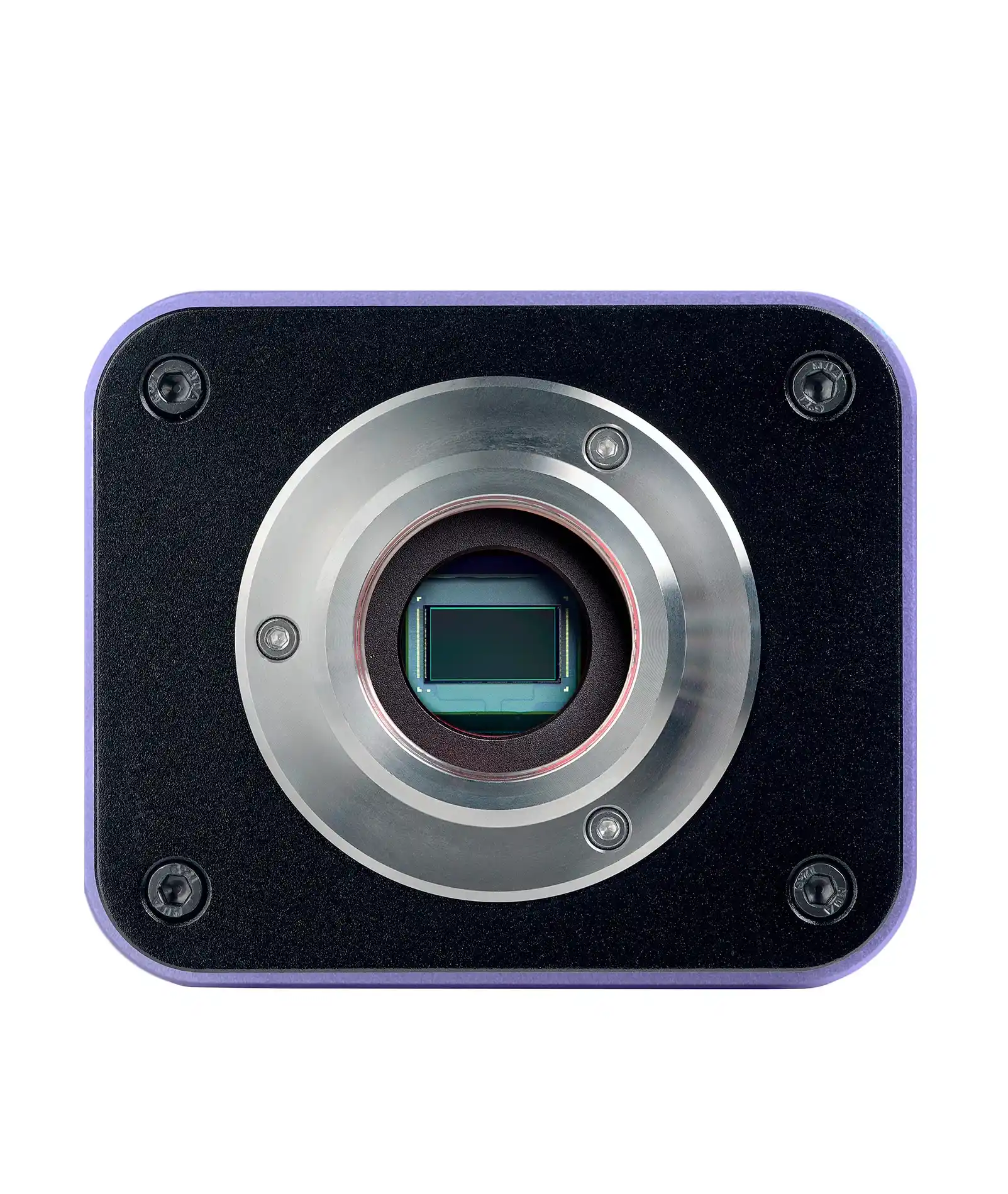

| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Güç kaynağı | CNC alüminyum alaşım DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Çalışma sıcaklığı aralığı, °C | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
