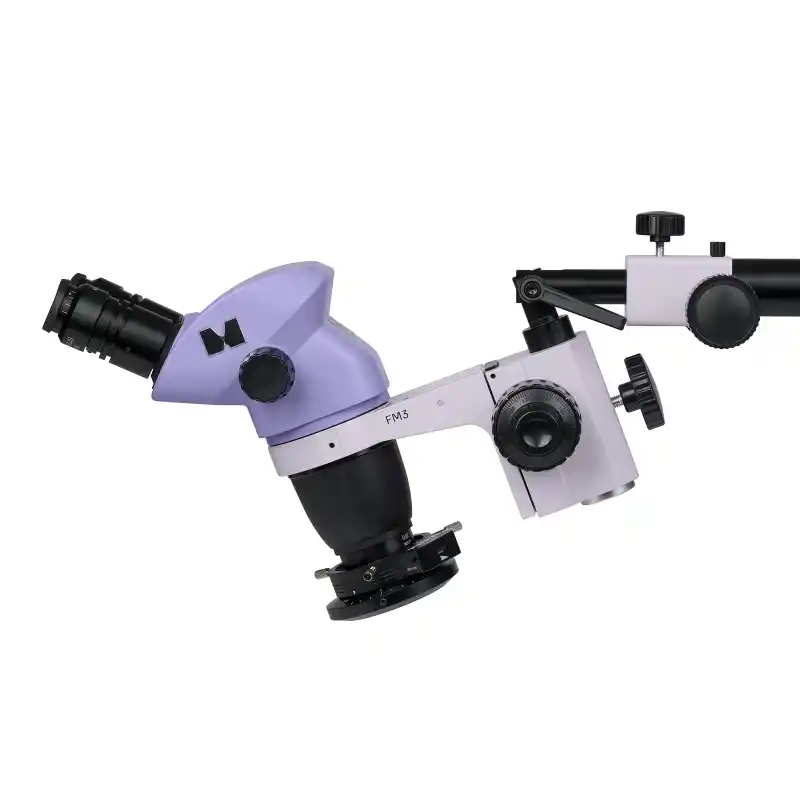

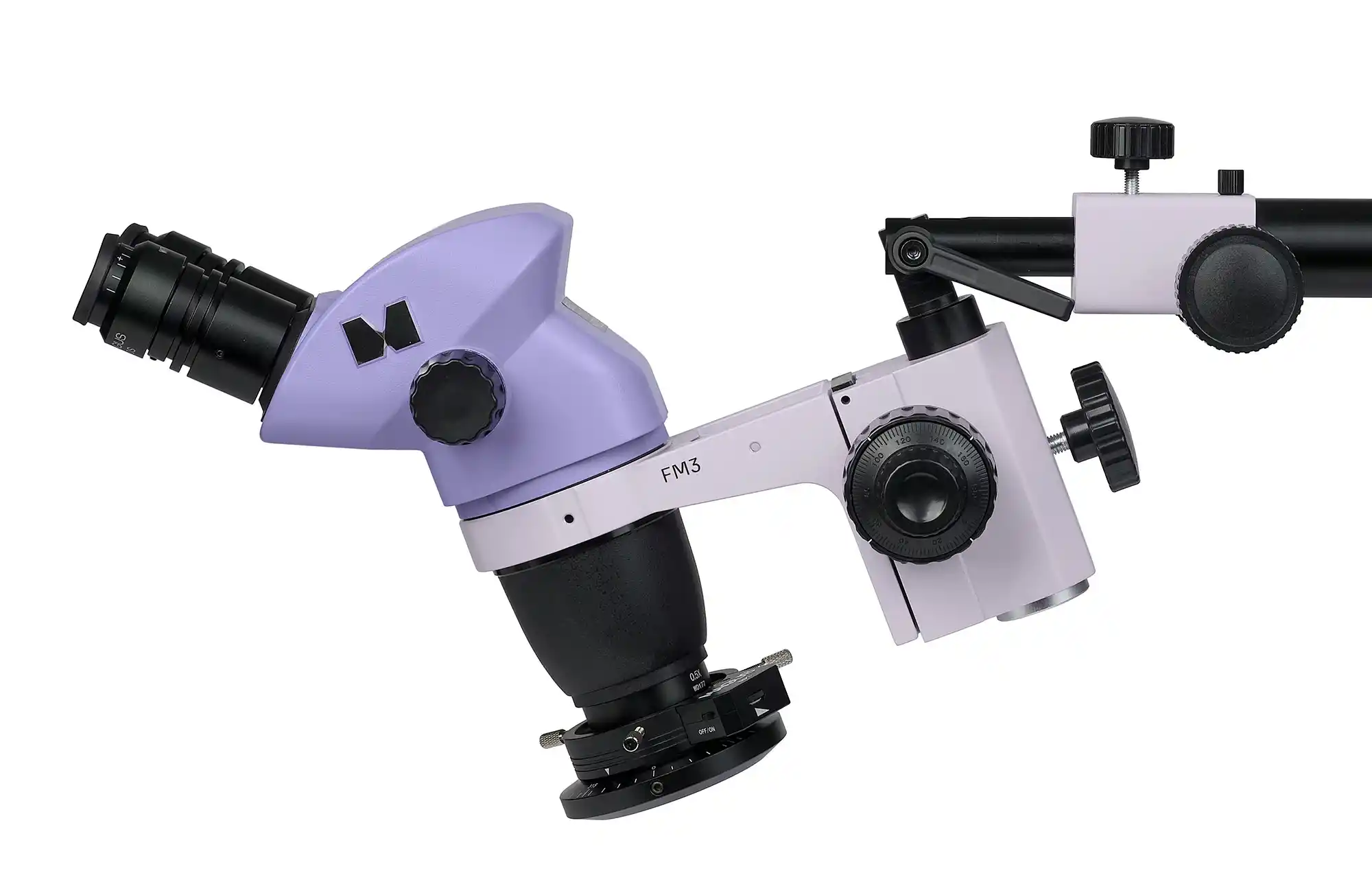

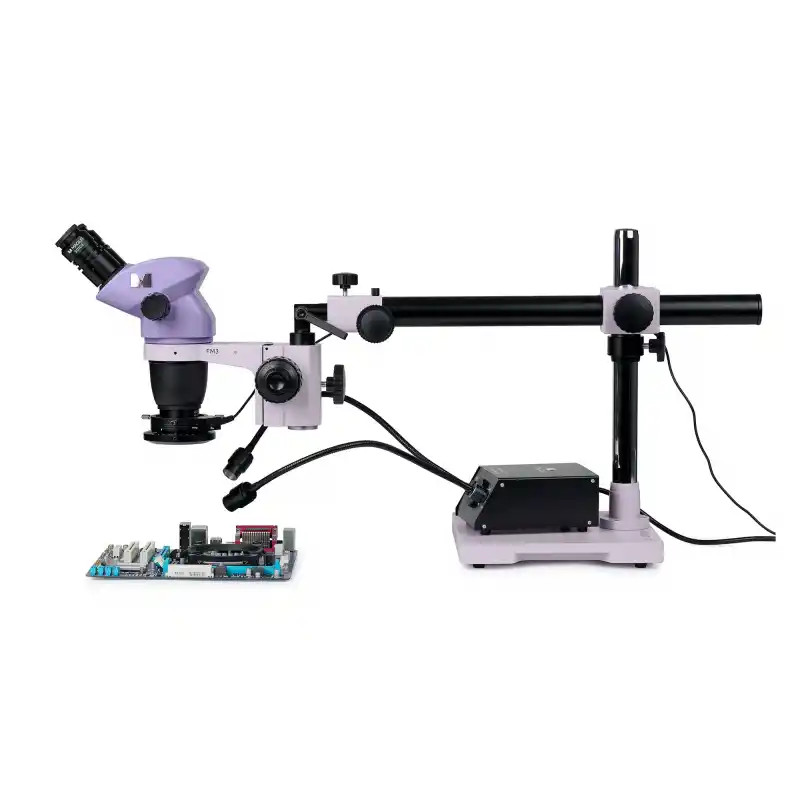

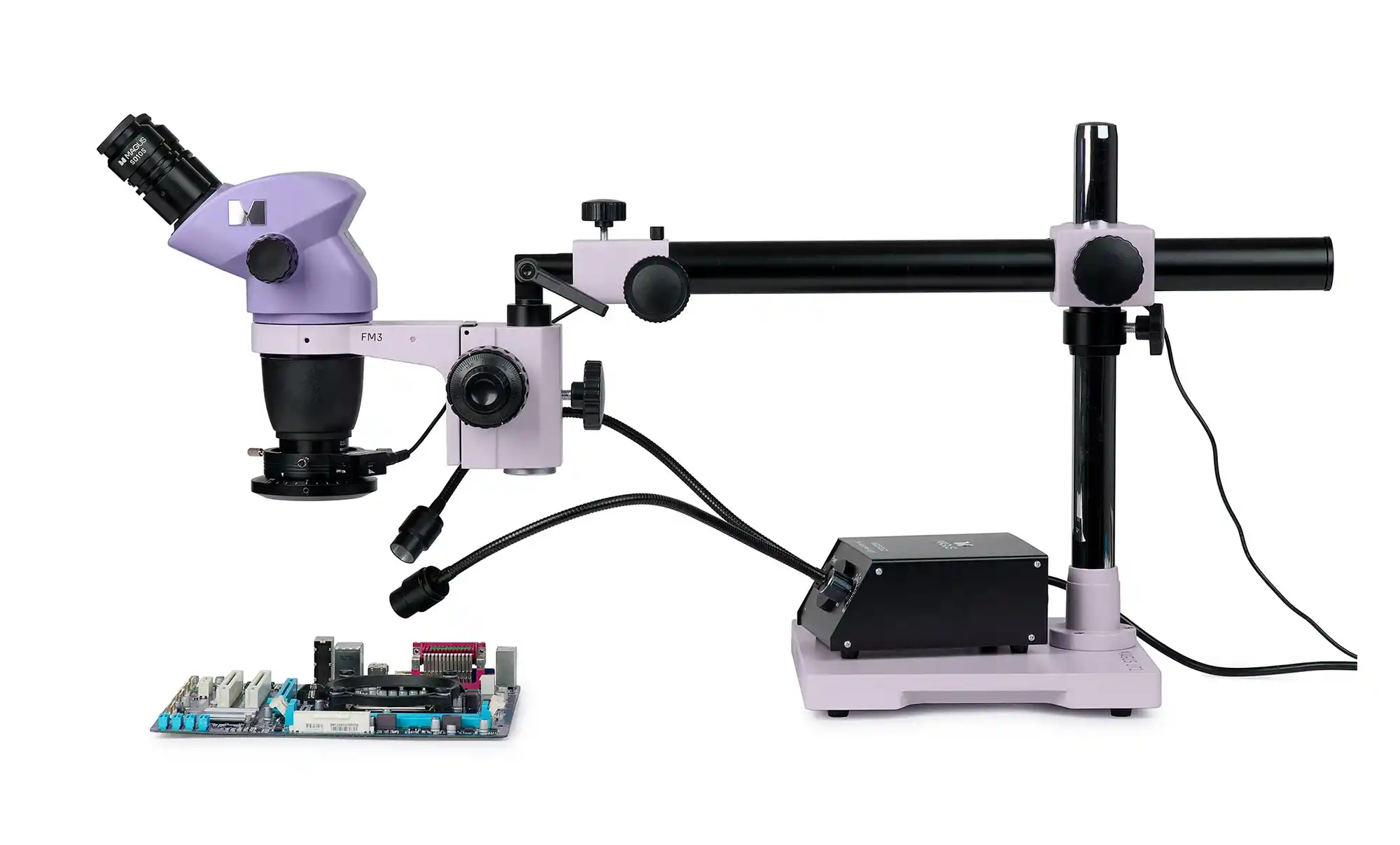

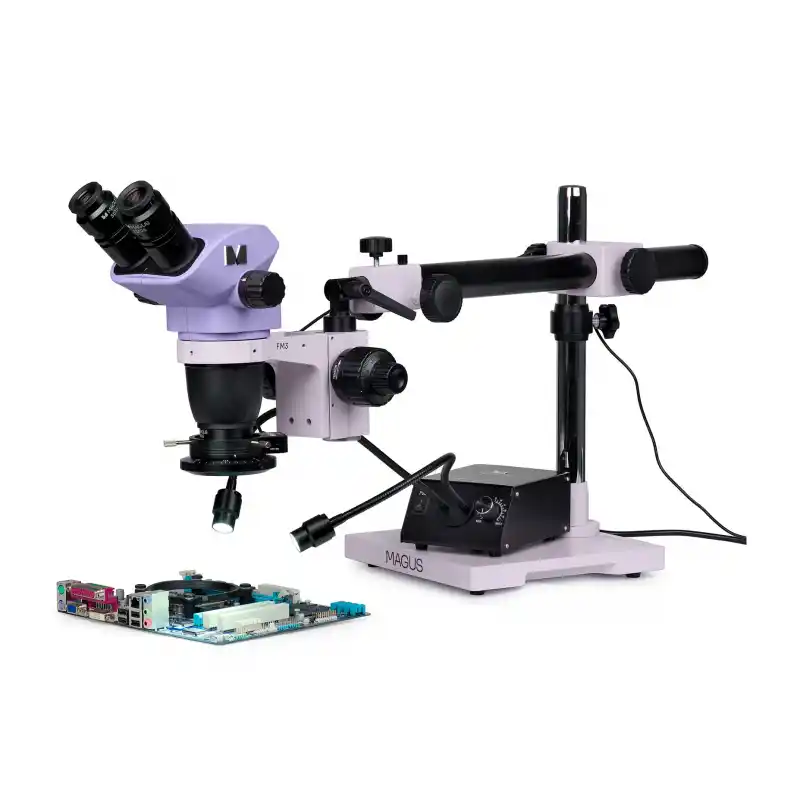

Lehimleme, onarım ve kalite kontrol için hazır çözüm, MAGUS Stereo 8H serisi mikroskop başlığı ve genel MAGUS UT2 mikroskop sehpasından oluşur.
Greenough optik tasarımlı stereomikroskop, doğru yüzey topografisi detaylarını mekansal yönelme kaybı olmadan sağlar ve böylece büyük bir alan genişliği sunar. Binoküler mikroskop, mikroskobu normal duruşta kullanmayı ve örneği göz merceklerinden görüntülemeyi tercih eden kişiler için uygundur.
Mikroskop iki yansıtmalı ışıklı aydınlatıcı ile donatılmıştır: polarizasyon filtreli halka ışık ve kaz boynu ışık.
Mikroskop çalışma alanı ergonomisini optimize ederek operatör konforu ve verimliliğinde iyileştirme yapılmasını sağlar.

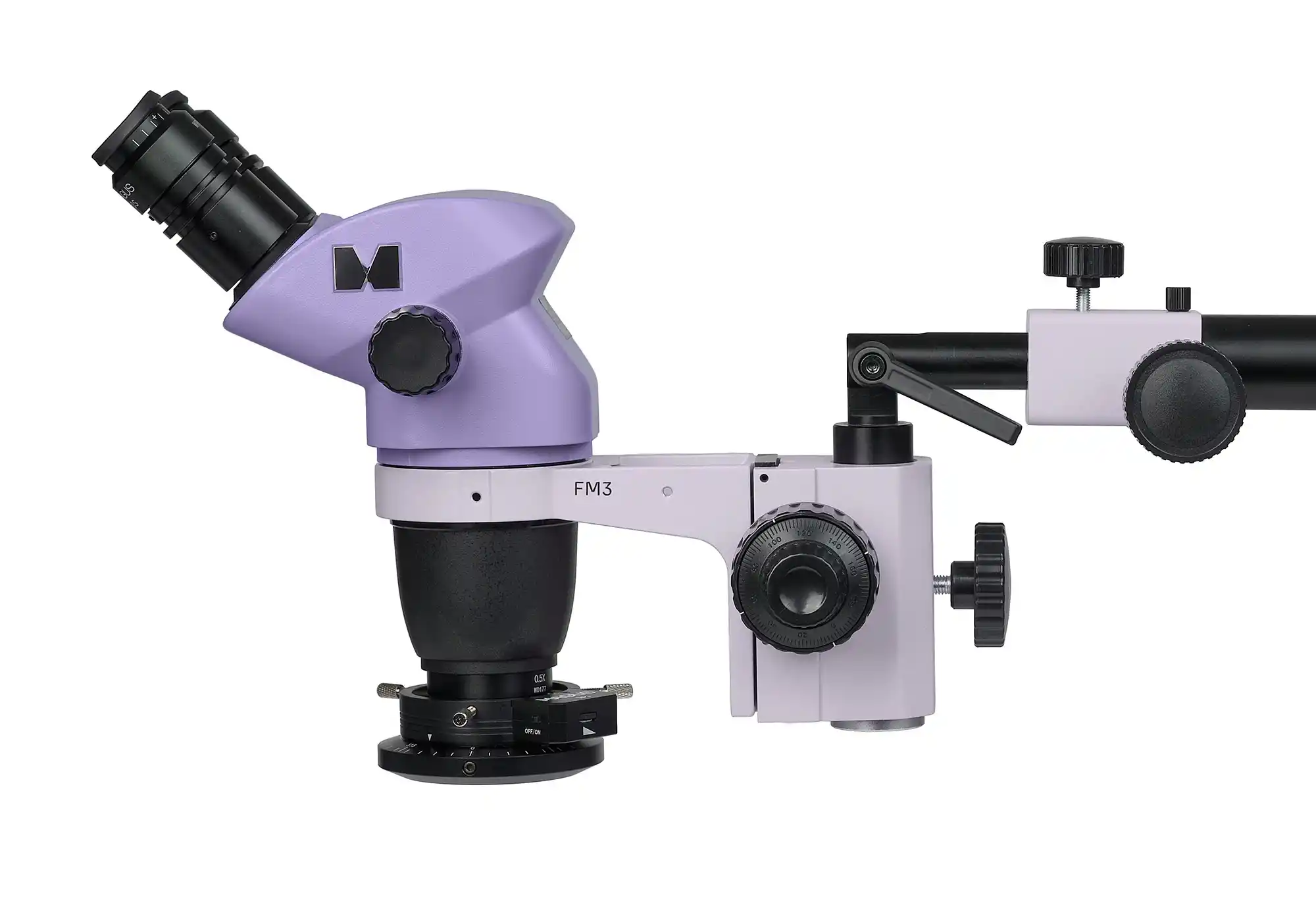

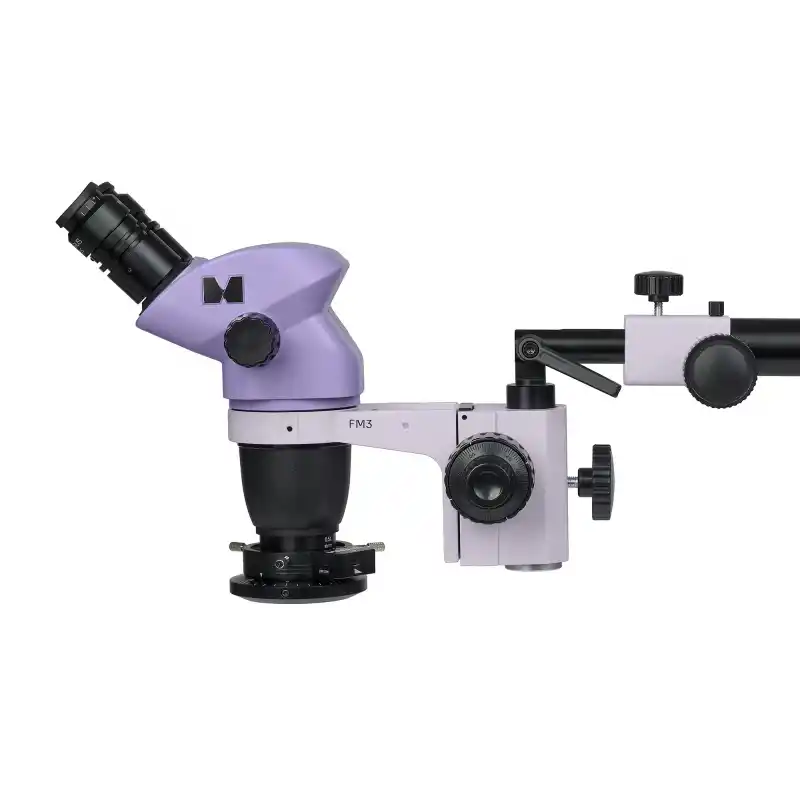

Mikroskop başlığı

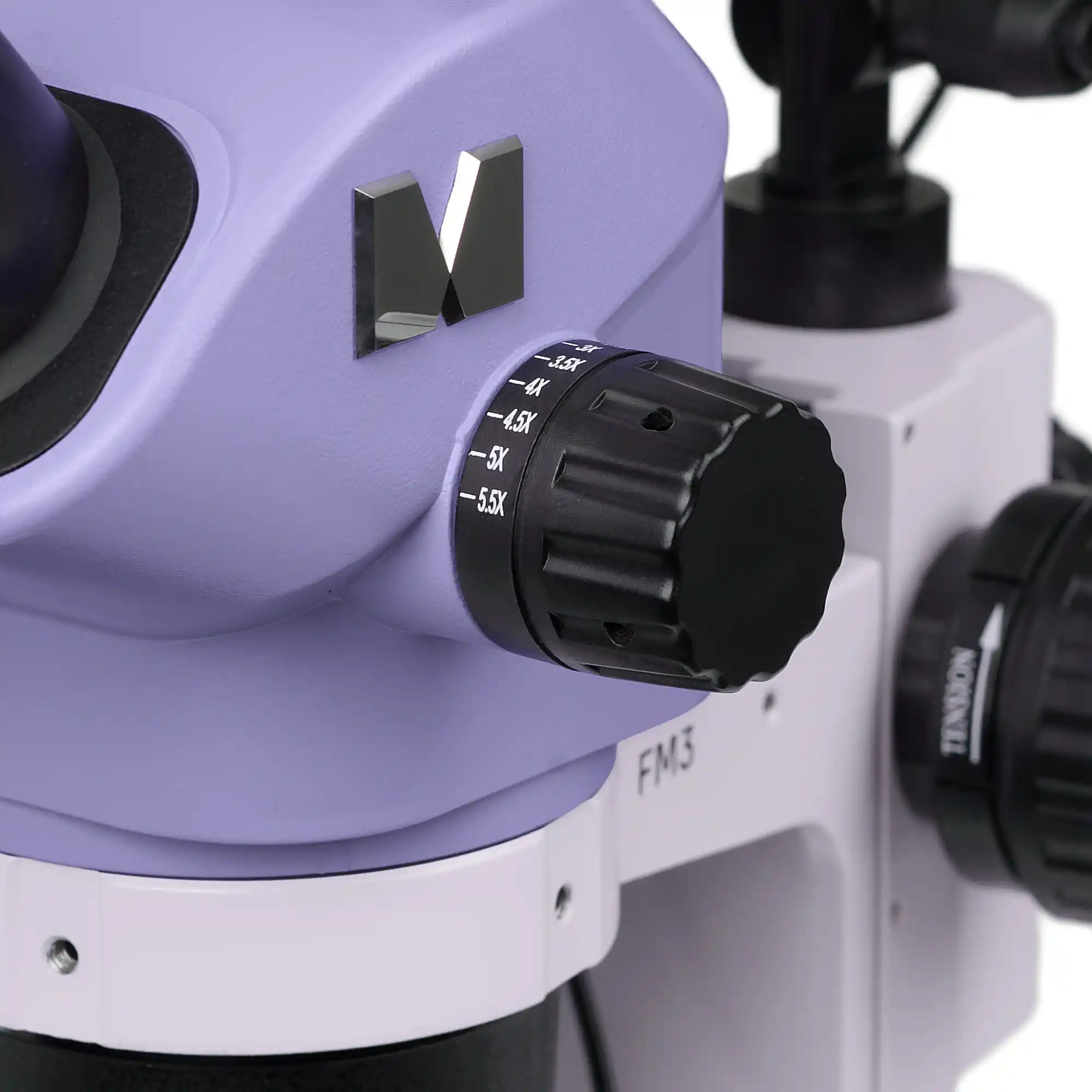

Yakınlaştırma objektifi, büyütme oranının odak kaybı olmadan 8,4x düzeyine kadar sorunsuz bir biçimde geçiş yapmasını sağlar. Mikroskop dik (ters çevrilmemiş) üç boyutlu bir görüntü oluşturur. 0,5x yardımcı objektif merceği büyütme aralığını, görüş alanını ve mikroskobun çalışma mesafesini değiştirir.
0,5x yardımcı mercek kullanıldığında lehimleme için 3,25–27,5x aralığında büyütme oranları ve 177 mm'lik çalışma mesafesi elde edilir.
0,5x yardımcı mercek kullanılmadığında kalite kontrolü için 6,5–55x aralığında büyütme oranları ve 105 mm'lik çalışma mesafesi elde edilir.
Cihazda değişiklik yapılması, kalite kontrolünde gözlem yapılmasından daha büyük bir görüş alanı gerektirir. 0,5x yardımcı mercek ile görüş alanı çapı 3,25x mikroskop büyütme oranında 67,7 mm, 27,5x büyütme oranında ise 8 mm'dir.
Temel yapılandırma, diyoptri ayarlı 10x/22 mm göz merceklerine ve gözlüklerle çalışmak için yeterli bir göz mesafesine sahiptir.
Aydınlatıcılar

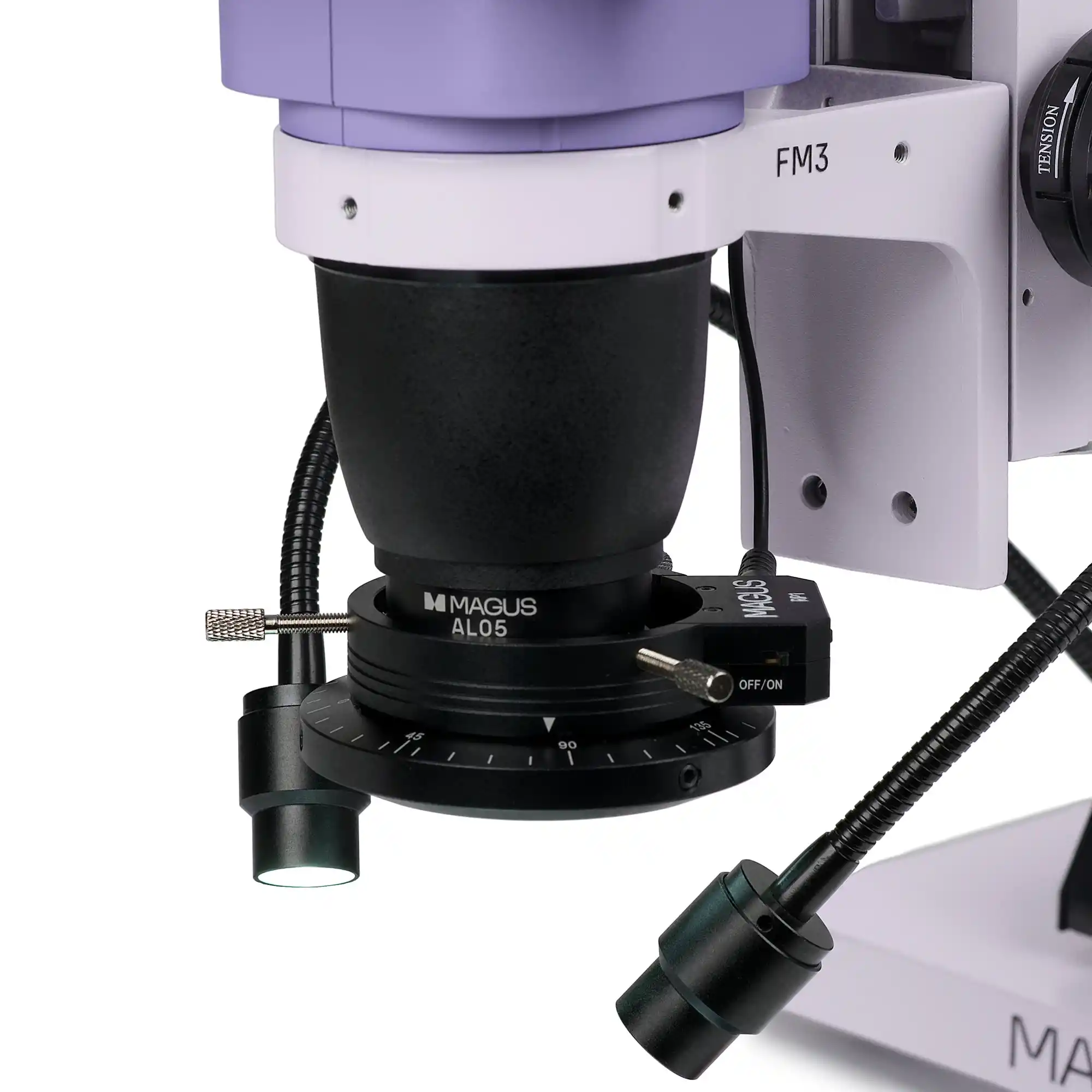

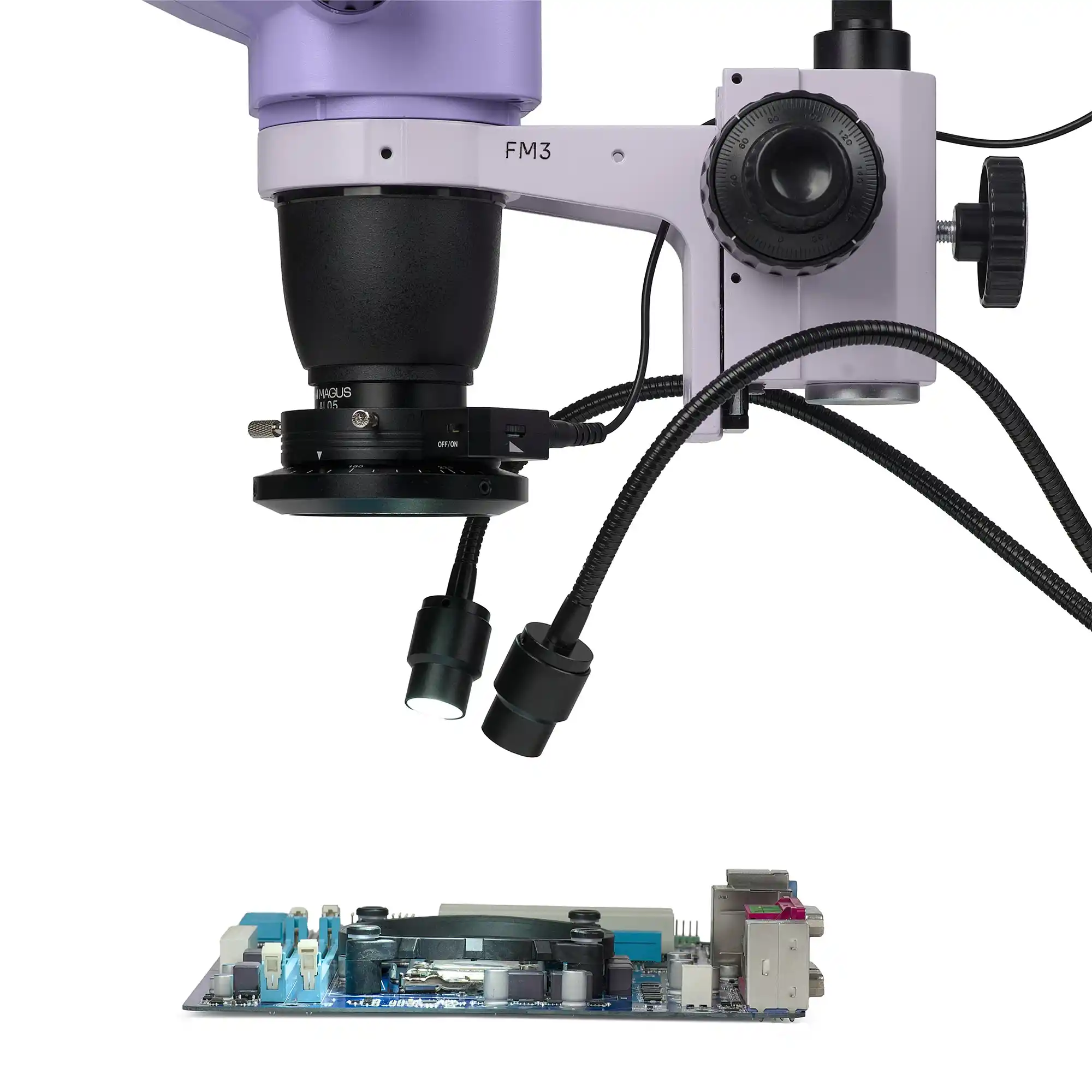

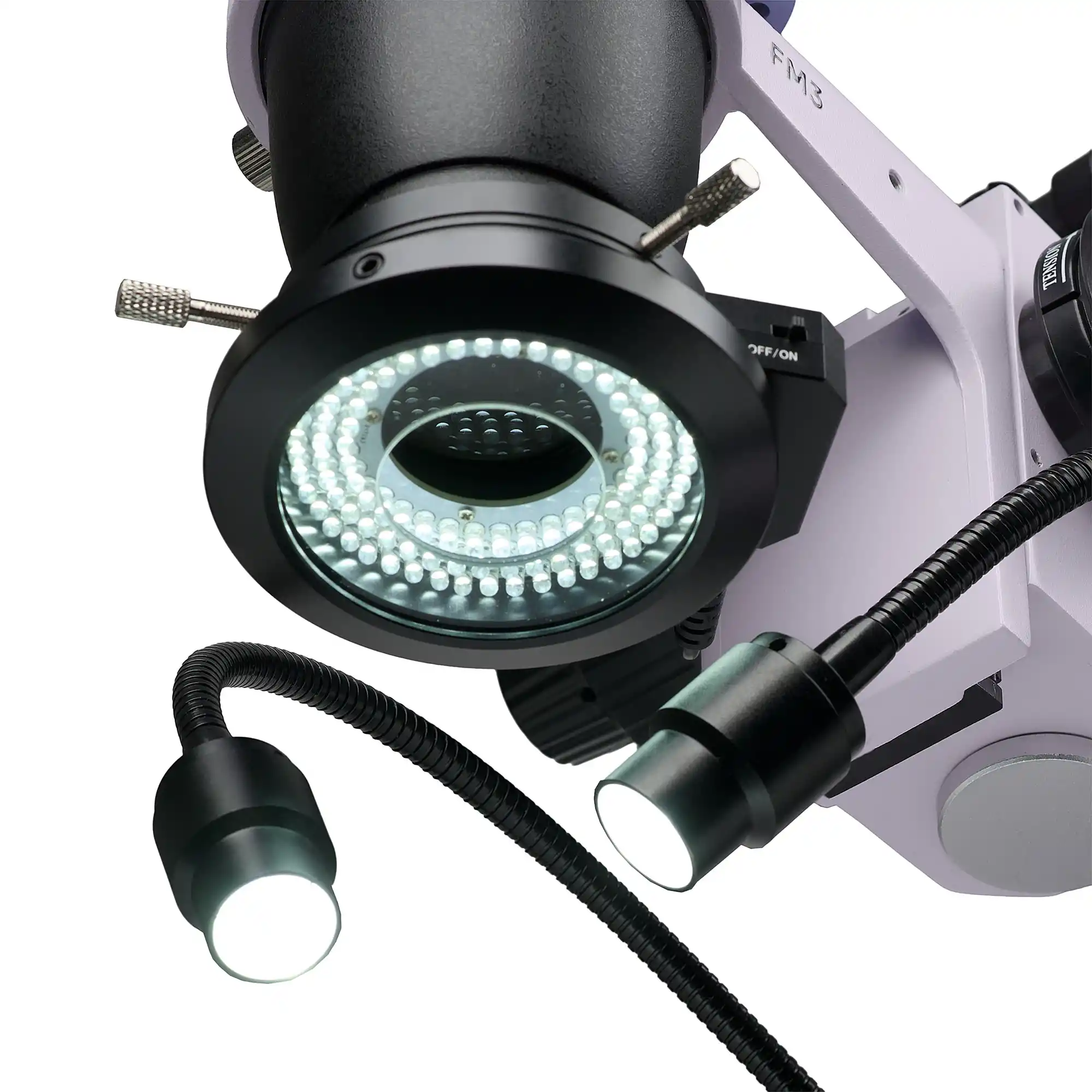

Farklı işler, farklı düzeylerde aydınlatma gerektirir. Bu kit iki aydınlatıcı içermektedir. Polarizöre sahip halka ışık, metalden kaynaklanan parlamayı giderir. Kaz boynu ışık, yüzey topografisini görebilmemizi sağlayan gölgeler oluşturur.
Sehpa

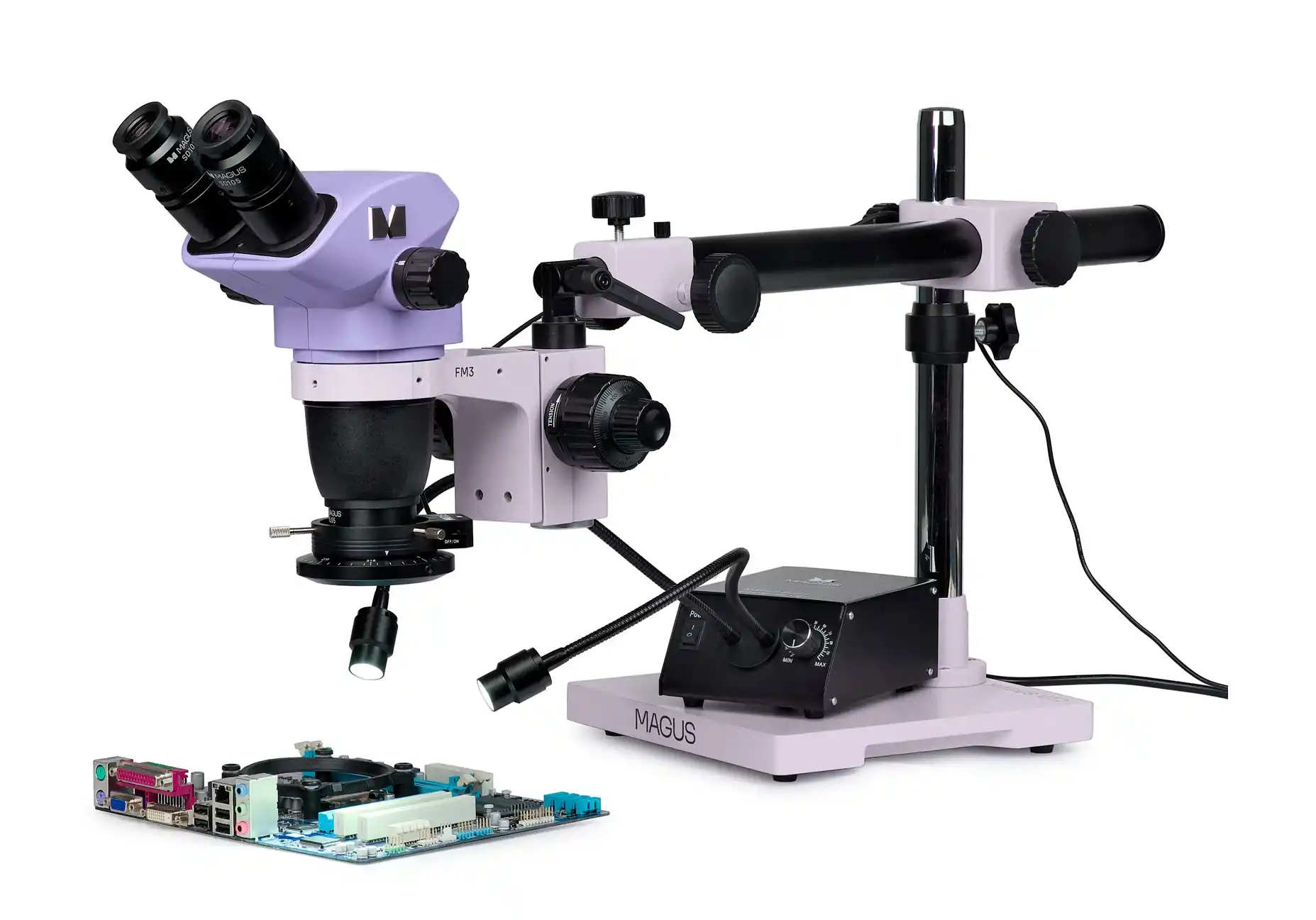

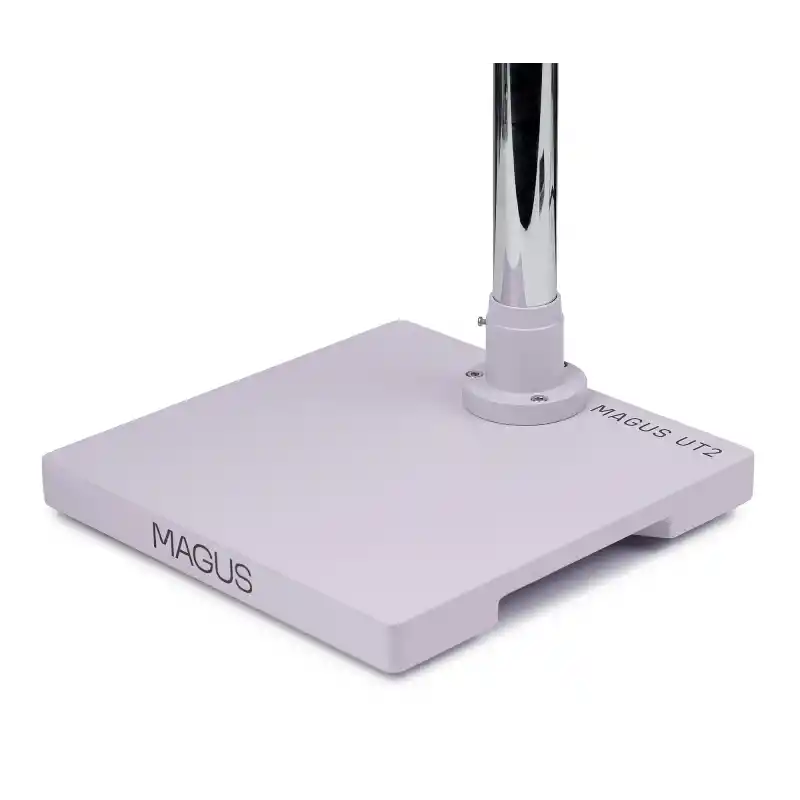

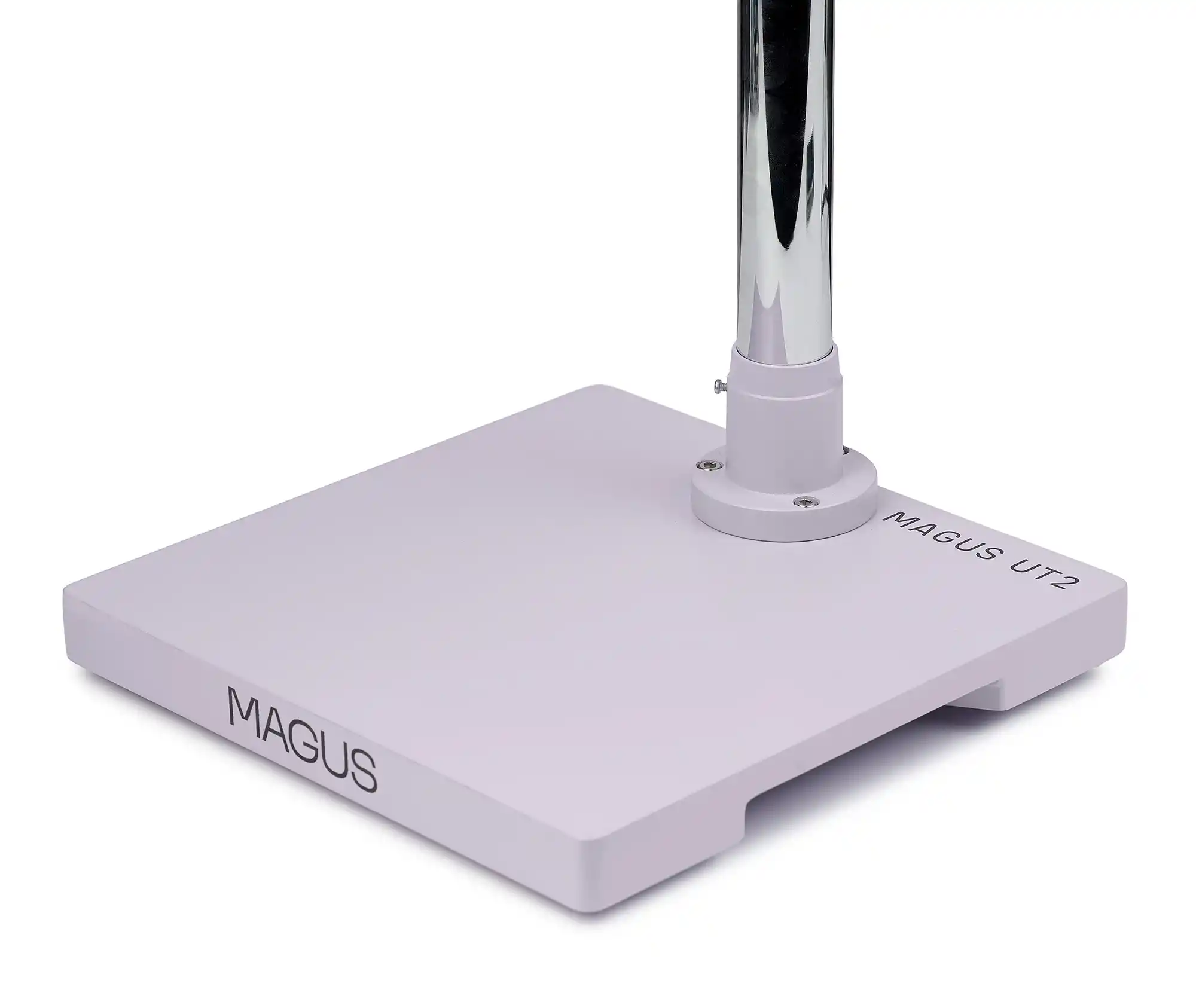

Sağlam tabanlı genel sehpa hareketin neden olduğu titreşimleri en aza indirirken uzun yatay kol da çalışma alanını genişletir.

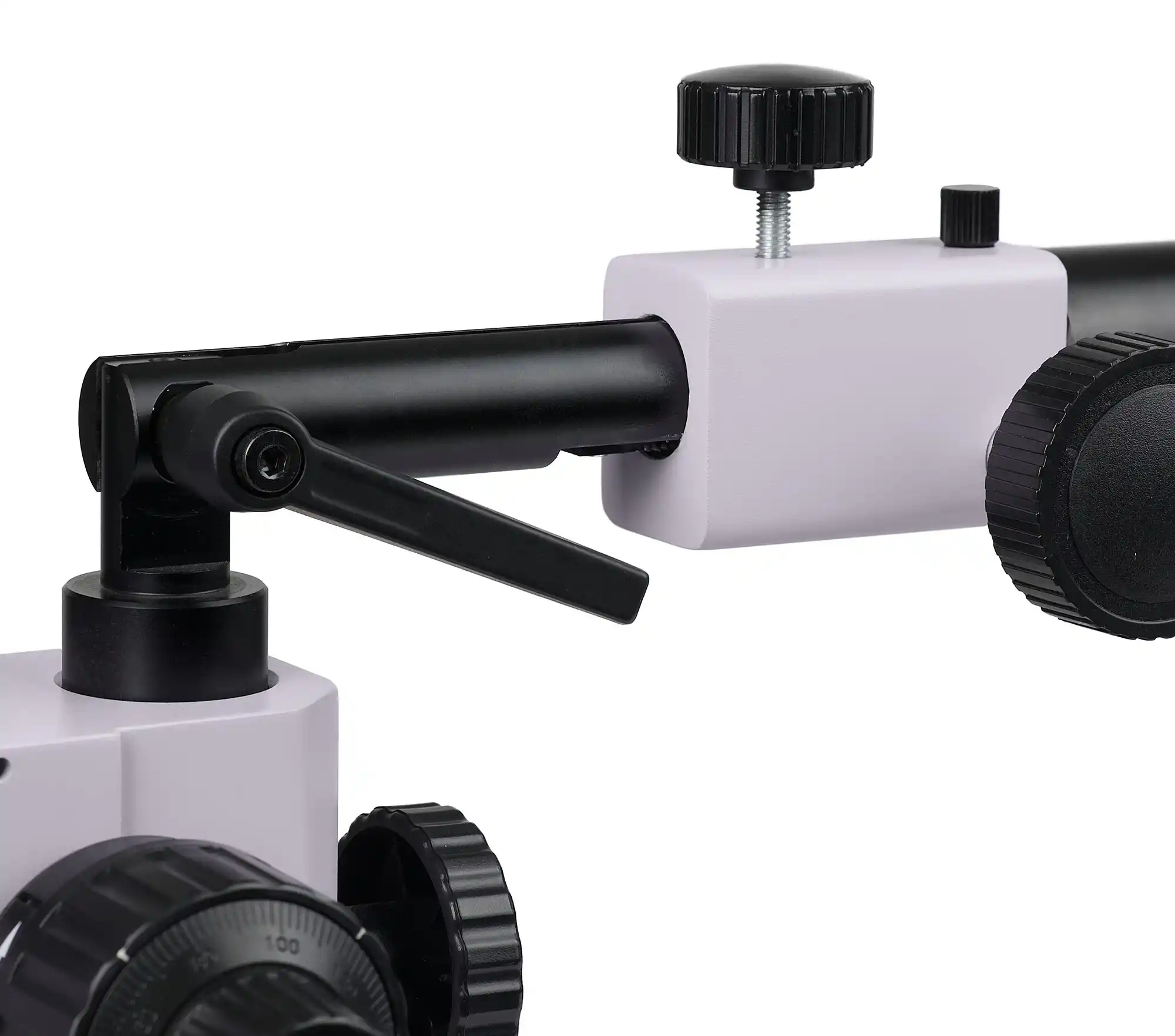

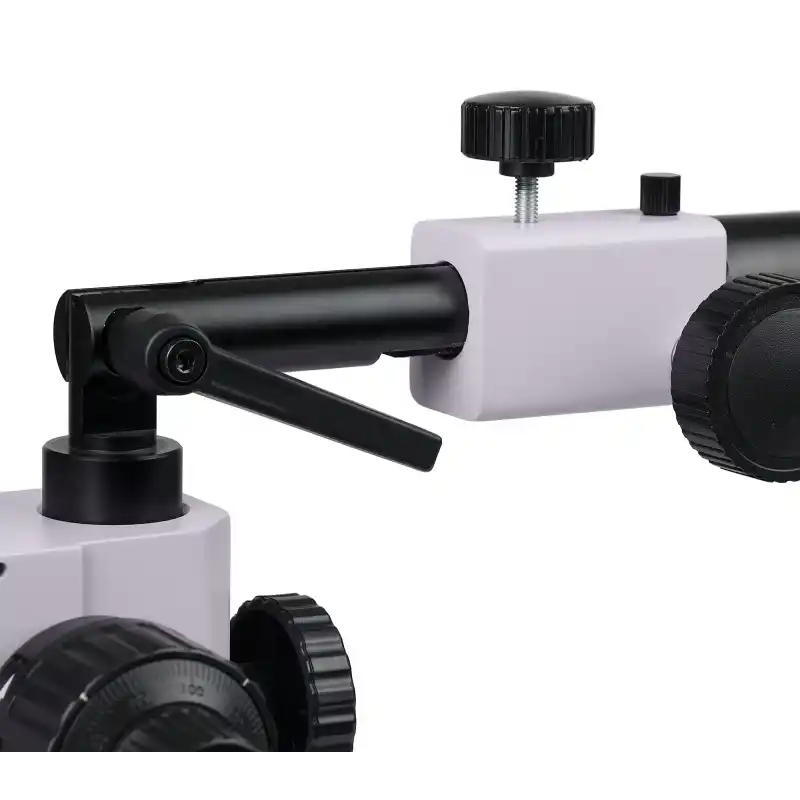

Çalışma yaparken nesnenin optik yolda hareket ettirilmesi her zaman kullanışlı olmayabilir. Bazı durumlarda mikroskop başlığının hareket ettirilmesi tercih edilir. Mikro ayar düğmesi mikroskop başlığının ileri ve geriye doğru sorunsuz bir biçimde hareket ettirilebilmesini sağlar.

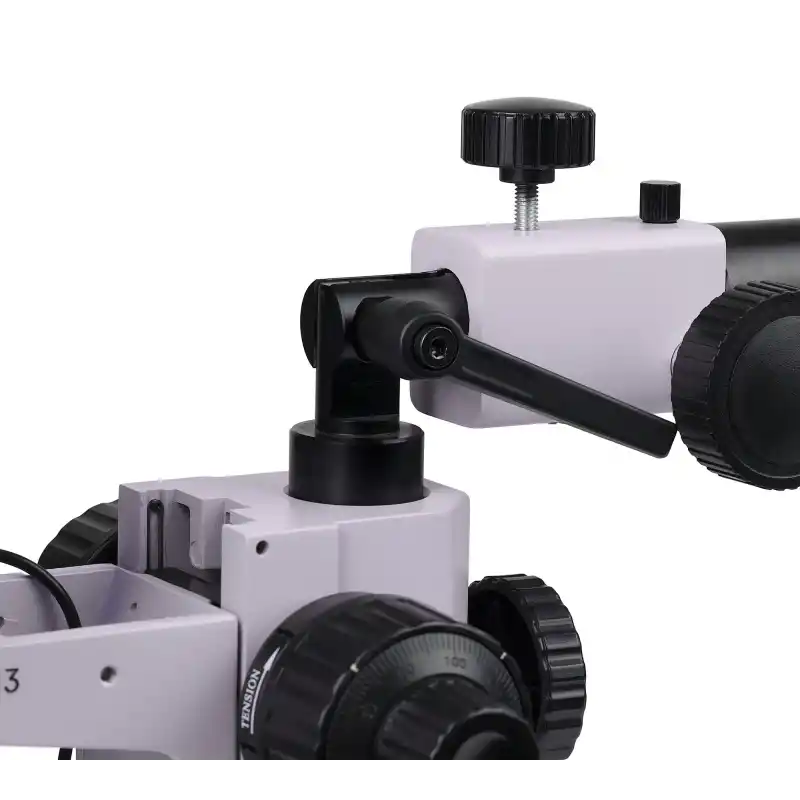

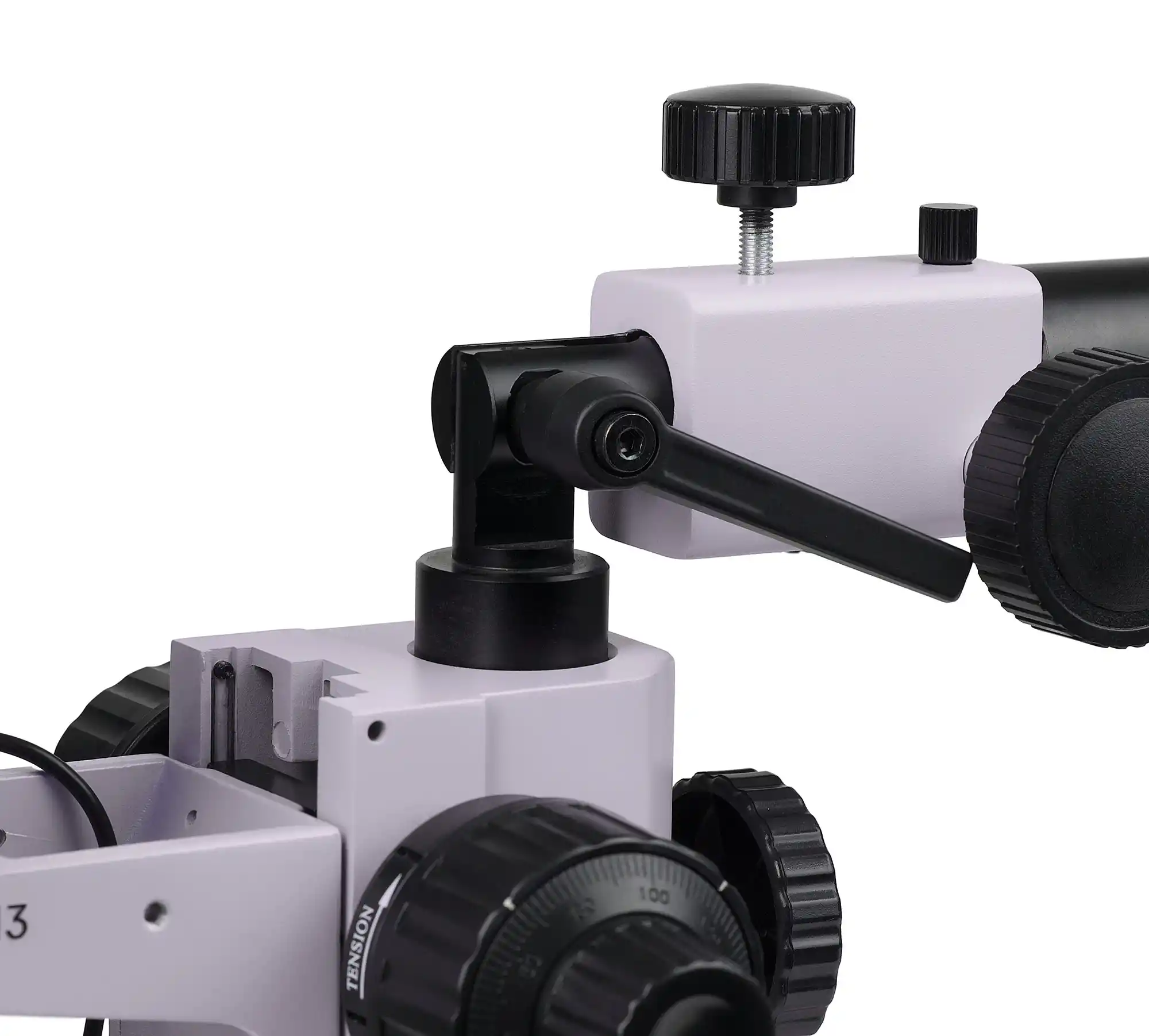

Sehpanın ucunda optik eksenin açısını değiştirmek için bir mekanizma bulunur. Operatör masa üzerindeki örneği belirli bir açıdan gözlemleyebilir. Bu özellik, değişikliklerin yapılmasını, lehimleme kalitesinin kontrol edilmesini ve kıvrımlı nesnelerin gözlemlenmesini kolaylaştırır.
Odaklama mekanizması

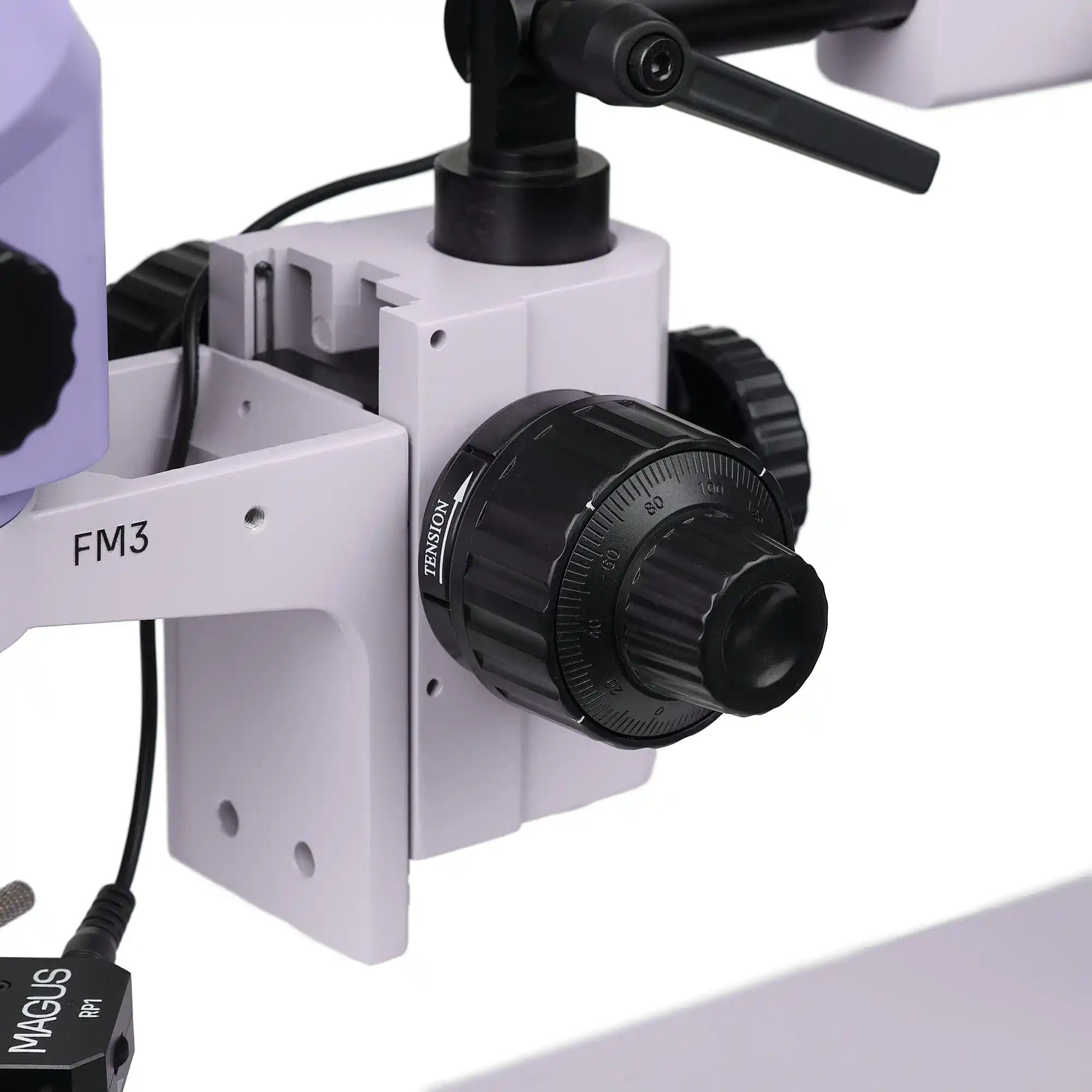

Odaklama mekanizması kaba ve ince odaklama özelliklerine sahiptir. İnce odaklama, 40x üzeri büyütme oranları kullanılırken mikroskobun ayarlanmasını kolaylaştırır. Odaklama düğmeleri koaksiyeldir; başka deyişle bu düğmeler her iki tarafta da bulunur. Kaba odaklama gerilimi ayarlanabilir.
Aksesuarlar ve eksiksiz çözümler
Konforlu çalışma koşulları, operatörün üretkenliğini artırır. Eksiksiz çözümlerimiz, elektronik mühendislerinin deneyimlerine dayalı olarak geliştirilmektedir. MAGUS ayrıca bütçeniz ve tercihlerinizin yanı sıra yapılacak olan işlere dayalı olarak mikroskop kitini monte etmek için kullanabileceğiniz başka bileşenler de sunmaktadır. Tüm bunlara ek olarak ileride gerekli aksesuarlar ile kite takviye yapabilirsiniz.
Önemli özellikler:
- Binoküler başlık: operatör büyütülmüş görüntüyü göz merceklerinden gözlemler
- Yakınlaştırma merceği, 8.4:1 yakınlaştırma oranı ile büyütme oranının odak kaybı olmadan sorunsuz bir biçimde değiştirilebilmesini sağlar
- Greenough optik tasarımın avantajları: geniş alan derinliği, yüksek çözünürlükte 3 boyutlu görselleştirme, kompakt tasarım ve makul fiyat
- 0,5x yardımcı objektif merceği büyütme oranı, görüş alanı ve çalışma mesafesi için ek seçenekler sunar
- Genel sehpa mikroskop başlığının örnek üzerinde hassas bir biçimde konumlandırılması ve başlık pozisyonunda ince mikro ayarların yapılabilmesine imkan verecek şekilde çalışma alanını genişletir
- Odaklama mekanizması kaba ve ince odaklama özelliklerine sahiptir: mikroskobun büyütme aralığı genelinde konforlu bir biçimde çalışılabilir
- İki yansıtmalı ışıklı aydınlatıcı: polarizasyon filtreli halka ışık ve kaz boynu ışık.
- Talebiniz üzerine bileşenler değiştirilebilir ve ek aksesuarlar takılabilir
Kit içeriği:
- MAGUS Stereo 8BH mikroskop başlığı – objektif parçası ve göz merceği tüpleri
- Göz mesafeli ve diyopter ayarlı 10х/22 mm göz merceği (2 adet)
- MAGUS UT2 Mikroskop Sehpası
- MAGUS FM3 Odak Bağlantısı
- MAGUS LED RP1 Polarizöre Sahip Halka Işık
- MAGUS LED DGL2 Çift Kaz Boynu Işık
- MAGUS AL05 0,5х/177 mm Yardımcı Mercek
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 15x/16 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- 30x/8 mm göz merceği (2 adet)
- Yardımcı objektif merceği 1,5x
- Yardımcı objektif merceği 2x
- Halka ışık
- Sektör anahtarlamalı halka ışık
- Dijital kamera
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555024370 |
| Nakliye Ağırlığı | 22.5 kg |
| Tip | stereo/enstrümantal |
| Mikroskop başlığı türü | dürbün |
| Kafa eğim açısı | 45° |
| Büyütme, x | 3.25 — 55 |
| Büyütme aralığı | 200x'e kadar |
| Yakınlaştırma oranı | 8,4:1 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10x/22 mm, uzun göz mesafesi (*isteğe bağlı: ölçekli 10x/22 mm, 15x/16, 20x/12, 25x/9, 30x/8) |
| Gözbebekleri arası mesafe, mm | 54 — 75 |
| Odak | koaksiyel, kaba (45 mm, kaba odaklama gerilim ayarlı) ve ince (0,002 mm) |
| Aydınlatma | LED |
| Parlaklık ayarı | yes |
| Güç kaynağı | AC güç kaynağı, 115–230/50/60 |
| Çalışma sıcaklığı aralığı, °C | 0 — 40 |
| Ek cihaz bağlama özelliği | yardımcı objektifler (1,5х, 2х) |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Optik şema | Greenough stereomikroskop |
| Uygulama | uygulamalı araştırma için |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan |
| Yatay kol çapı, mm | 38 |
| Yatay kol uzunluğu, mm | 470 |
| Dikey kol çapı, mm | 38 |
| Dikey kol uzunluğu, mm | 493 |
| Yatay hareket aralığı, mm | 380 |
| Maksimum örnek yüksekliği, mm | 150 (herhangi bir yardımcı objektif merceği kullanılmadığında), 65 (0,5x yardımcı objektif merceği kullanıldığında) |
| Bağlantı pimi çapı, mm | 32 |
| Sehpa tabanı boyutları, mm | 252x252x30 |
