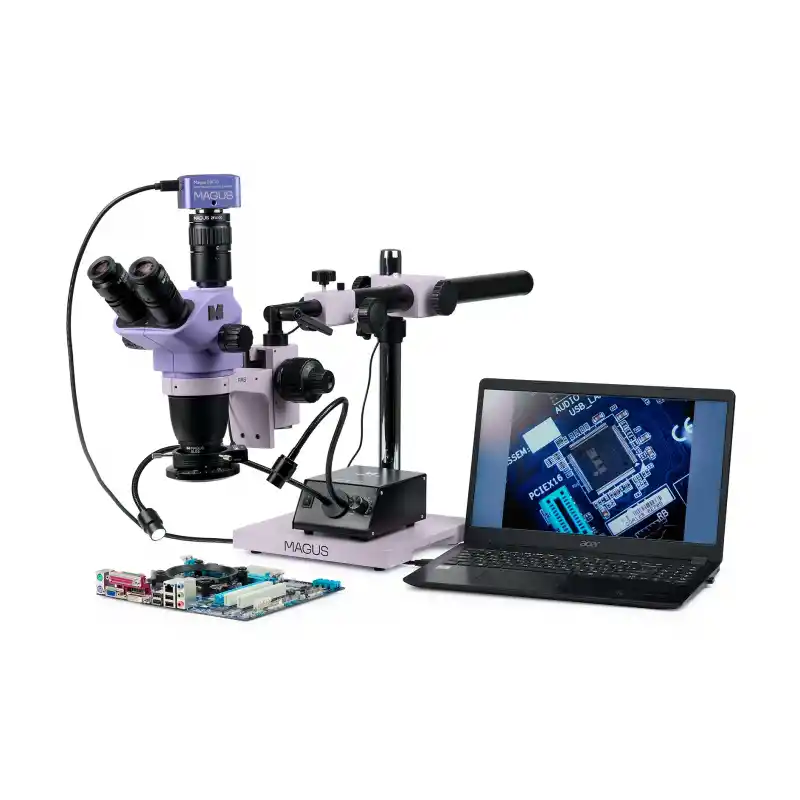

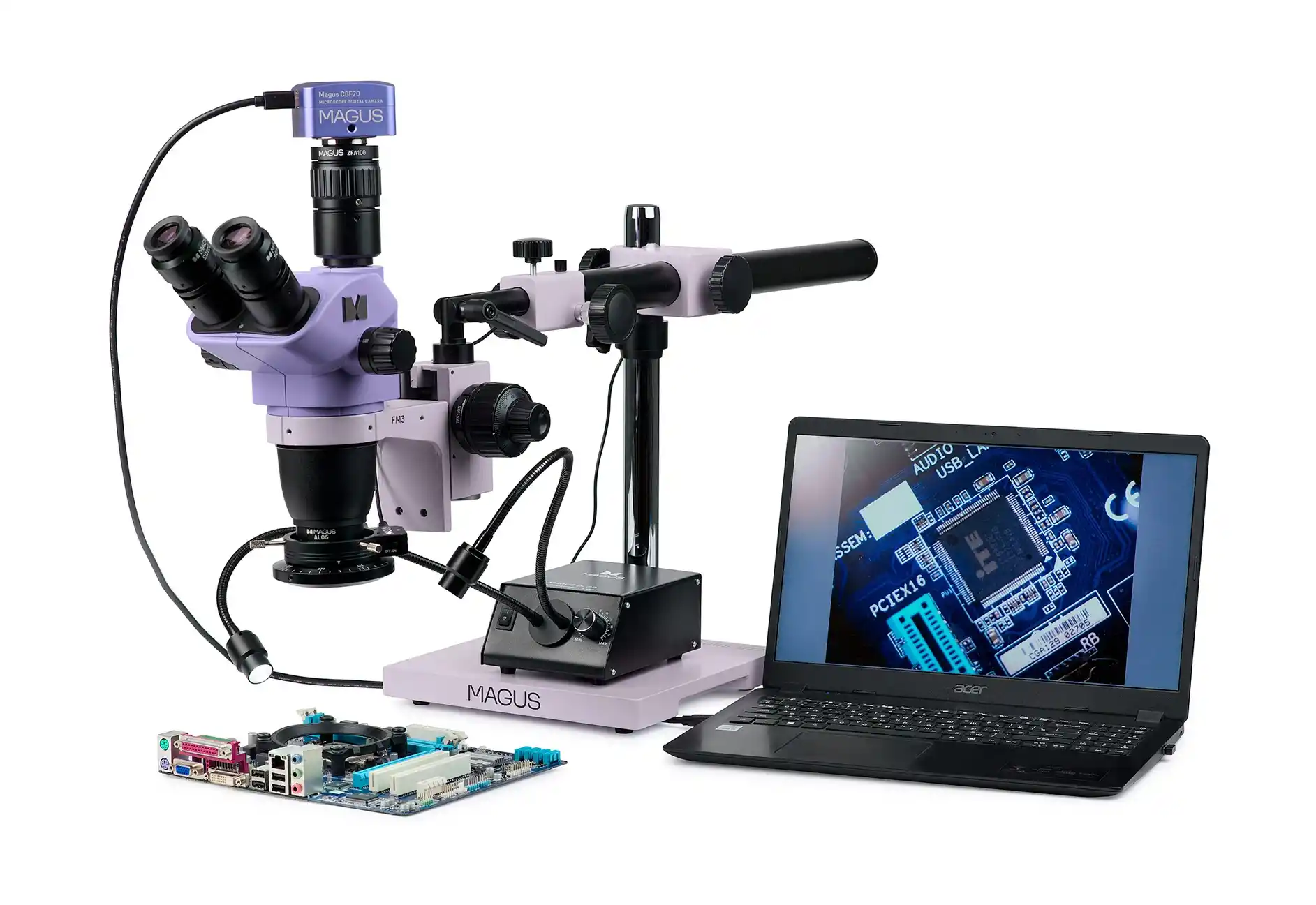

Lehimleme, onarım ve kalite kontrol için hazır çözüm, MAGUS Stereo 8H serisi mikroskop başlığı ve genel MAGUS UT2 mikroskop sehpasından oluşur.
Greenough optik tasarımlı stereomikroskop, doğru yüzey topografisi detaylarını mekansal yönelme kaybı olmadan sağlar ve böylece büyük bir alan genişliği sunar. Trinoküler mikroskop, mikroskobu normal duruşta kullanmayı ve örneği göz merceklerinden görüntülemeyi tercih eden kişiler için uygundur.
Dijital mikroskop içindeki kamera, gözlem sürecinin yanı sıra ara ve nihai sonuçların kaydedilmesine imkan tanır. Kamera bir USB 3.0 bağlantı noktası ile donatılmıştır ve görüntüyü bir bilgisayar ekranına aktarır. Veri aktarım hızı USB 2.0 kameralardan 10 kat daha hızlıdır.
Mikroskop iki yansıtılan ışıklı aydınlatıcı ile donatılmıştır: polarizasyon filtreli halka ışık ve kaz boynu ışık.
Mikroskop çalışma alanı ergonomisini optimize ederek operatör konforu ve verimliliğinde iyileştirme yapılmasını sağlar.
Dijital kamera
C-mount adaptör kullanılarak trinoküler tüp içine monte edilmiş olan kamera, gözlem sürecinin ara ve nihai sonuçlarını kaydeder. Bu özellik kalite kontrolü yapmak ve bir veri tabanı oluşturmak için kullanılır. 1x C-mount adaptör üzerindeki 21 MP kamera, stereomikroskop gözlemleri için istenen çözünürlüğü sunar ve 4/3" sensör mümkün olan en büyük görüş alanını sağlar. Mikroskobun minimum büyütme oranında, bilgisayar ekranındaki görüş alanı 53,5x37 mm olacaktır.

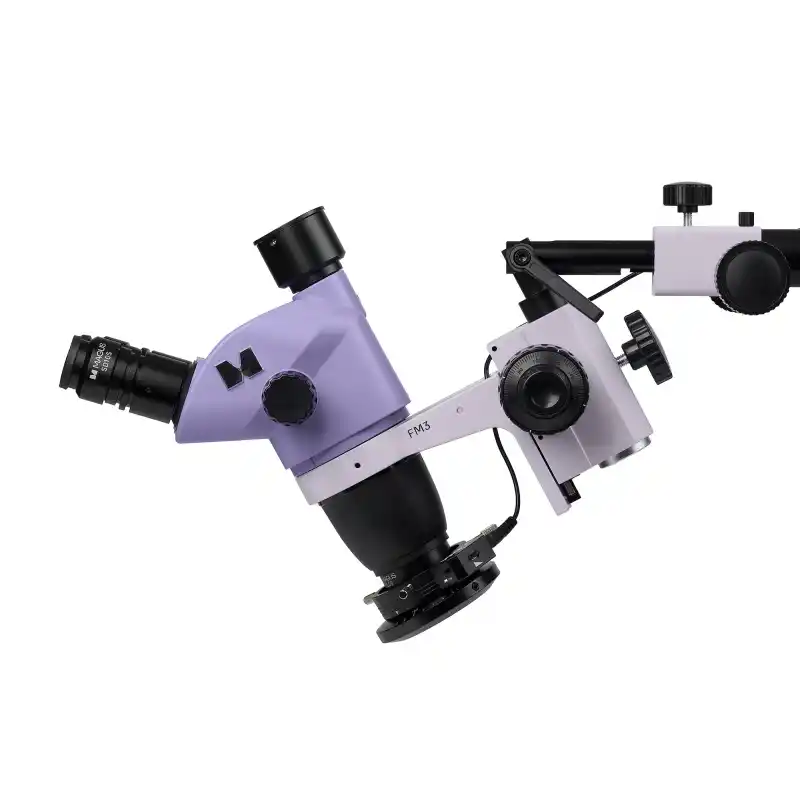

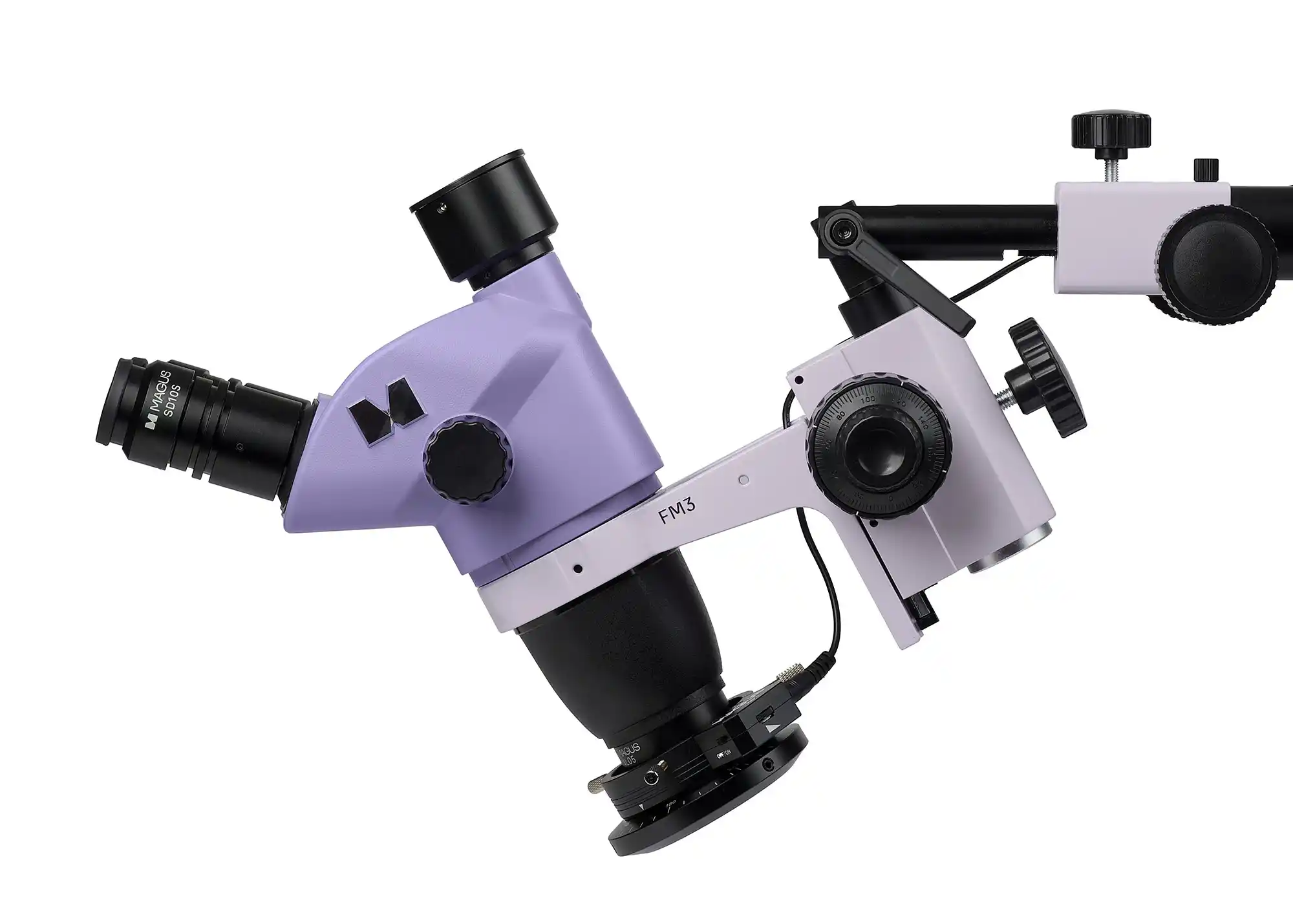

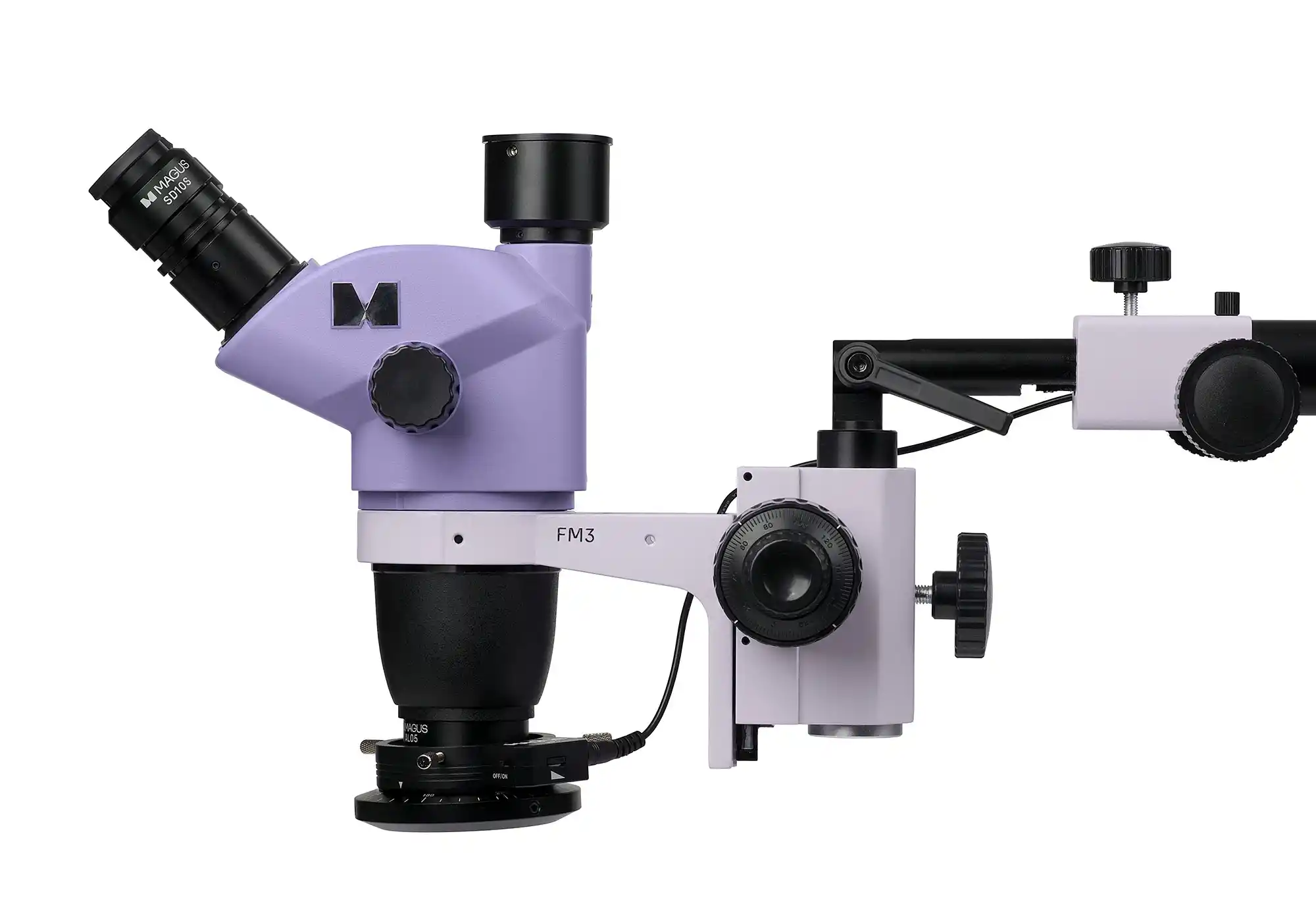

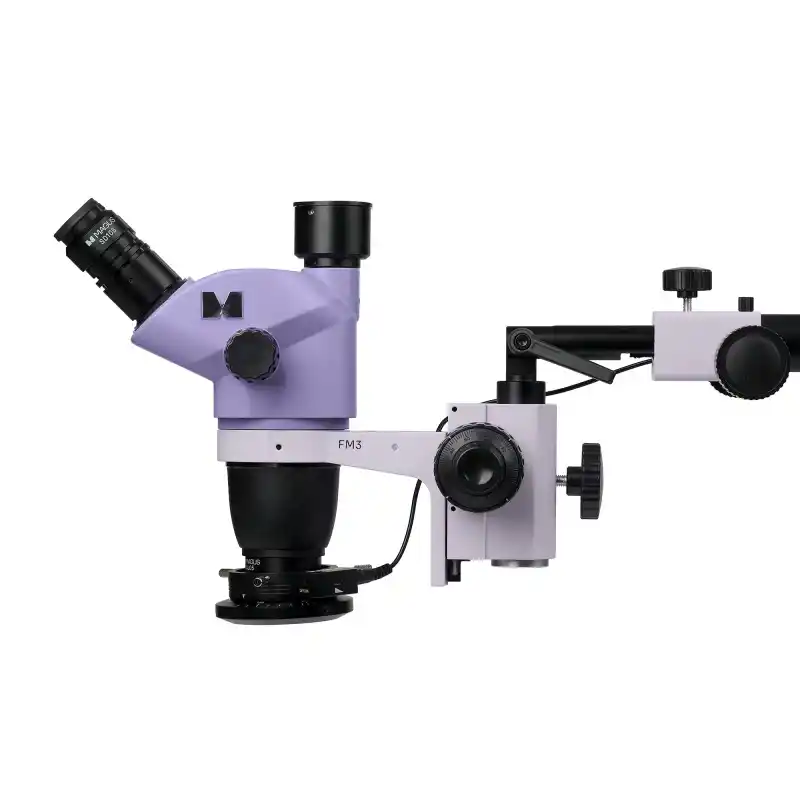

Mikroskop başlığı

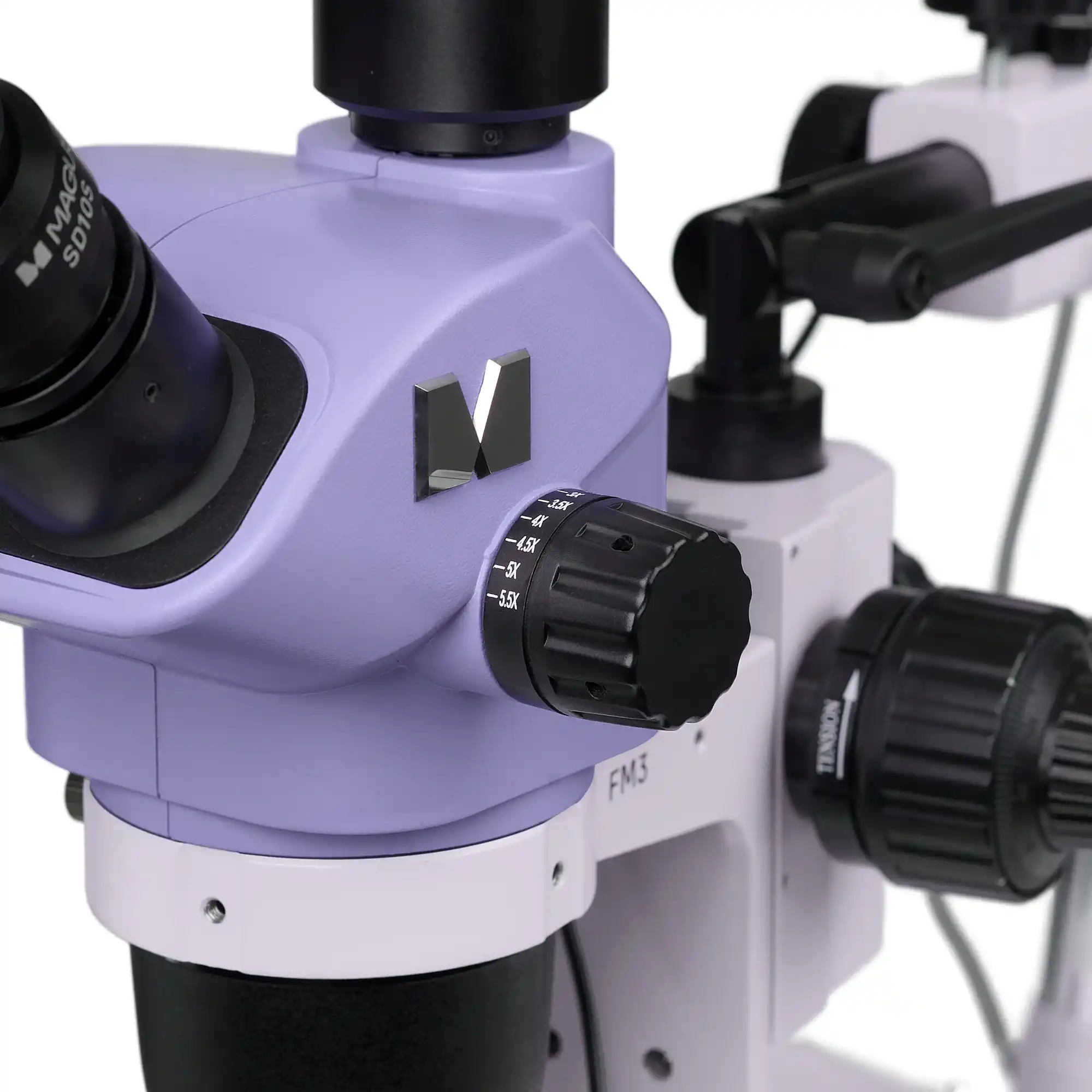

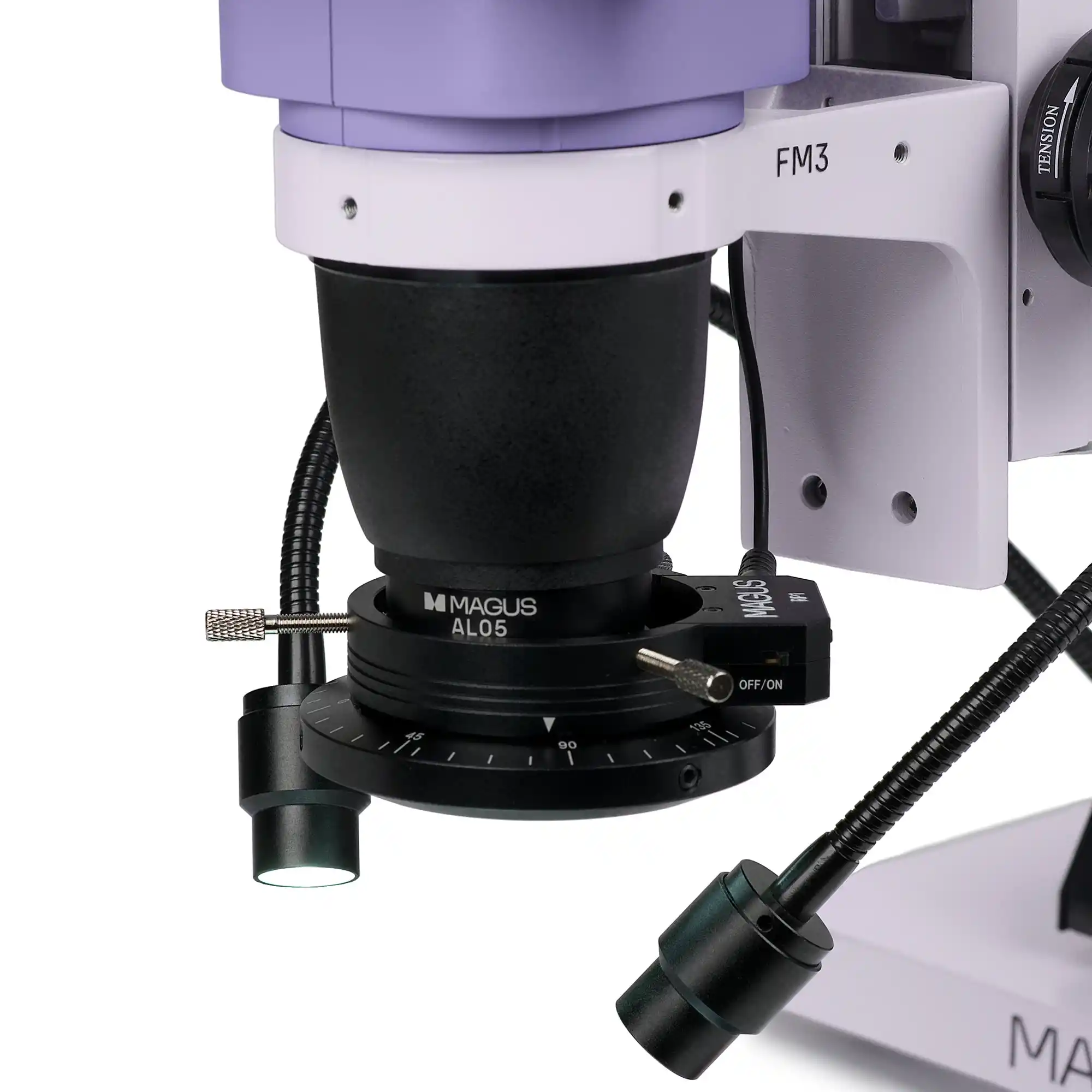

Yakınlaştırma objektifi, büyütme oranının odak kaybı olmadan 8,4x düzeyine kadar sorunsuz bir biçimde geçiş yapmasını sağlar. Mikroskop dik (ters çevrilmemiş) üç boyutlu bir görüntü oluşturur. 0,5x yardımcı objektif merceği büyütme aralığını, görüş alanını ve mikroskobun çalışma mesafesini değiştirir.
0,5x yardımcı mercek kullanıldığında lehimleme için 3,25–27,5x aralığında büyütme oranları ve 177 mm'lik çalışma mesafesi elde edilir.
0,5x yardımcı mercek kullanılmadığında kalite kontrolü için 6,5–55x aralığında büyütme oranları ve 105 mm'lik çalışma mesafesi elde edilir.Cihazda değişiklik yapılması, kalite kontrolünde gözlem yapılmasından daha büyük bir görüş alanı gerektirir. Göz merceklerinden bakıldığında, 0,5x yardımcı mercek ile görüş alanı çapı 3,25x mikroskop büyütme oranında 67,7 mm ve 27,5x büyütme oranında 8 mm'dir.
Temel yapılandırma, diyoptri ayarlı 10x/22 mm göz merceklerine ve gözlüklerle çalışmak için yeterli bir göz mesafesine sahiptir.

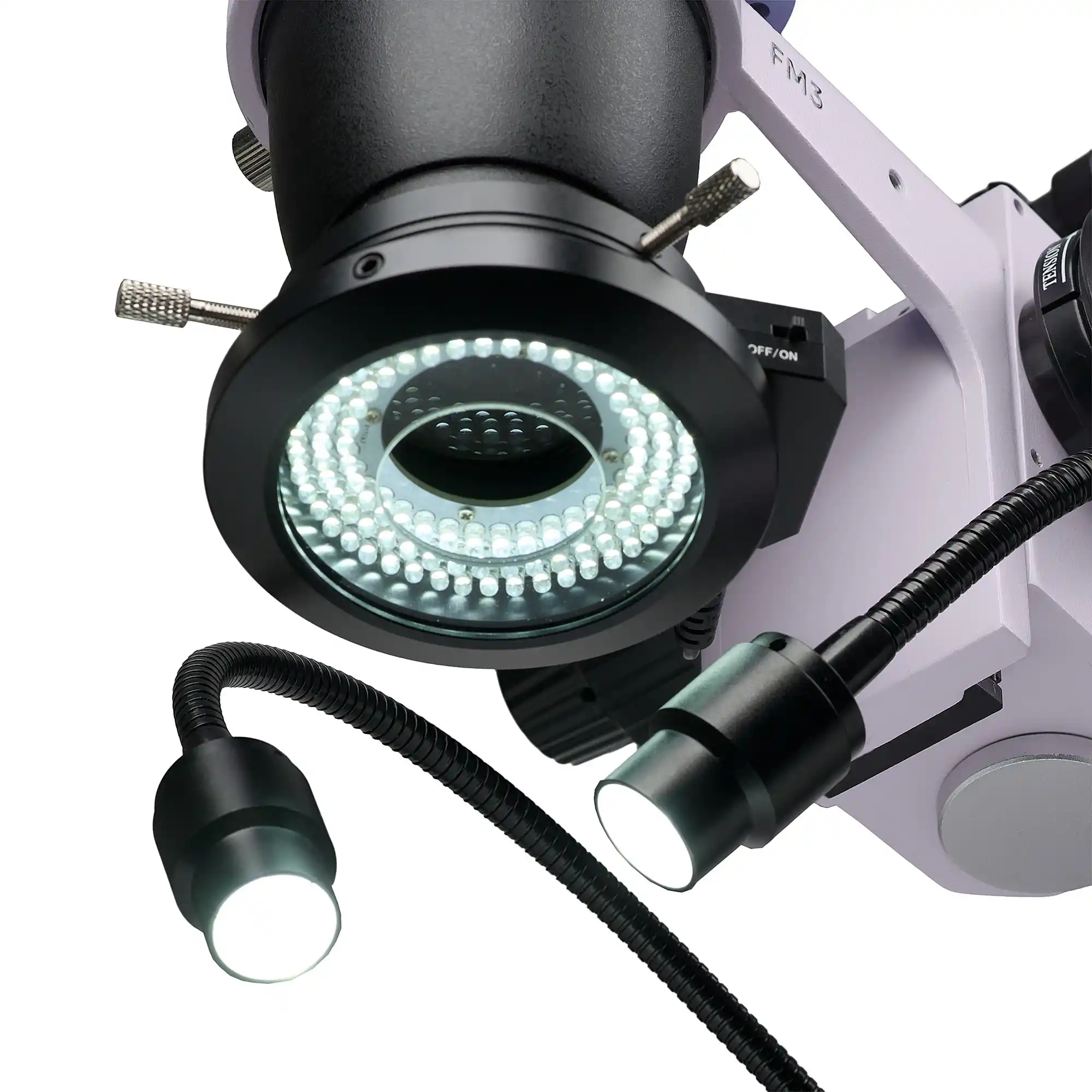

Aydınlatıcılar

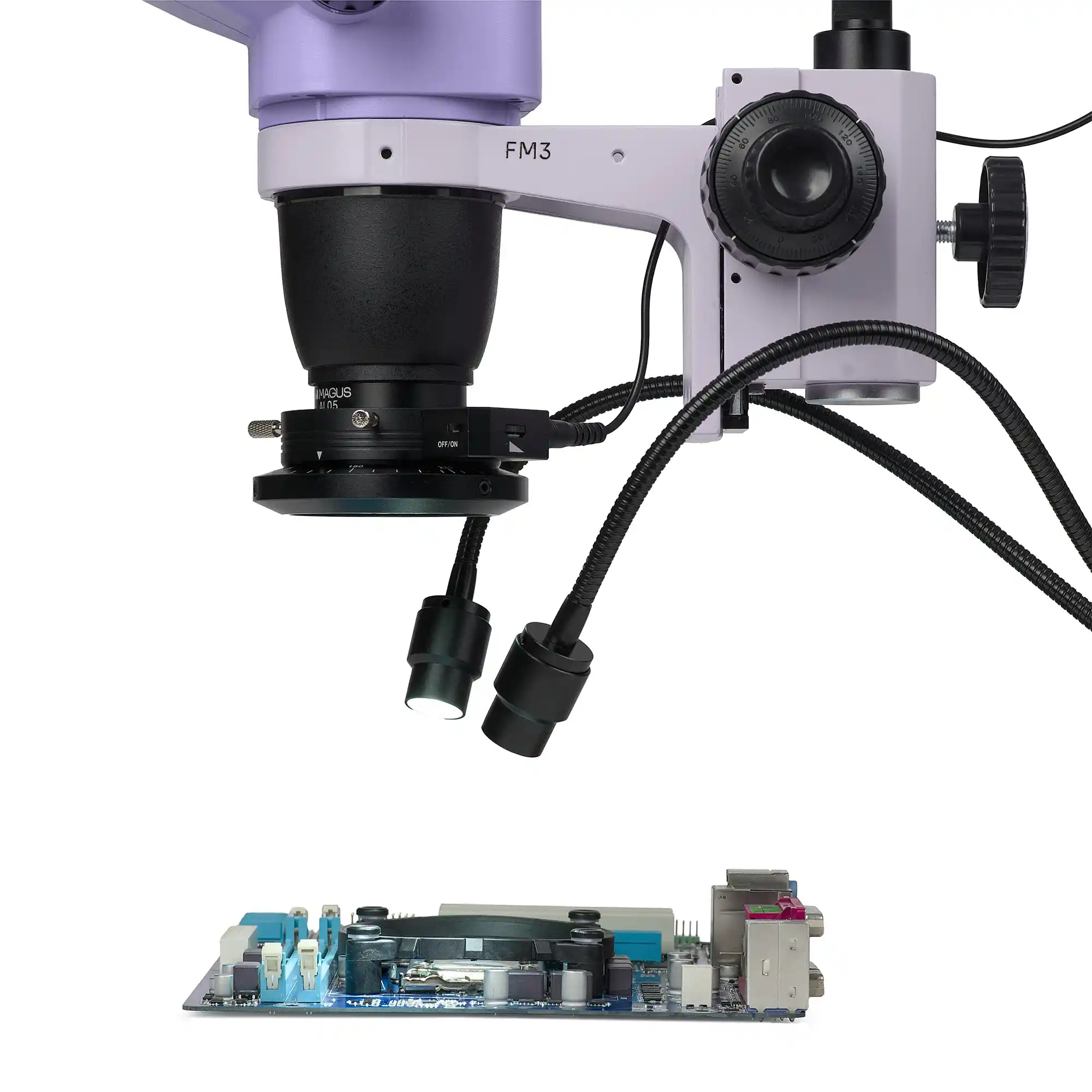

Farklı işler, farklı düzeylerde aydınlatma gerektirir. Bu kit iki aydınlatıcı içermektedir. Polarizöre sahip halka ışık, metalden kaynaklanan parlamayı giderir. Kaz boynu ışık, yüzey topografisini görebilmemizi sağlayan gölgeler oluşturur.

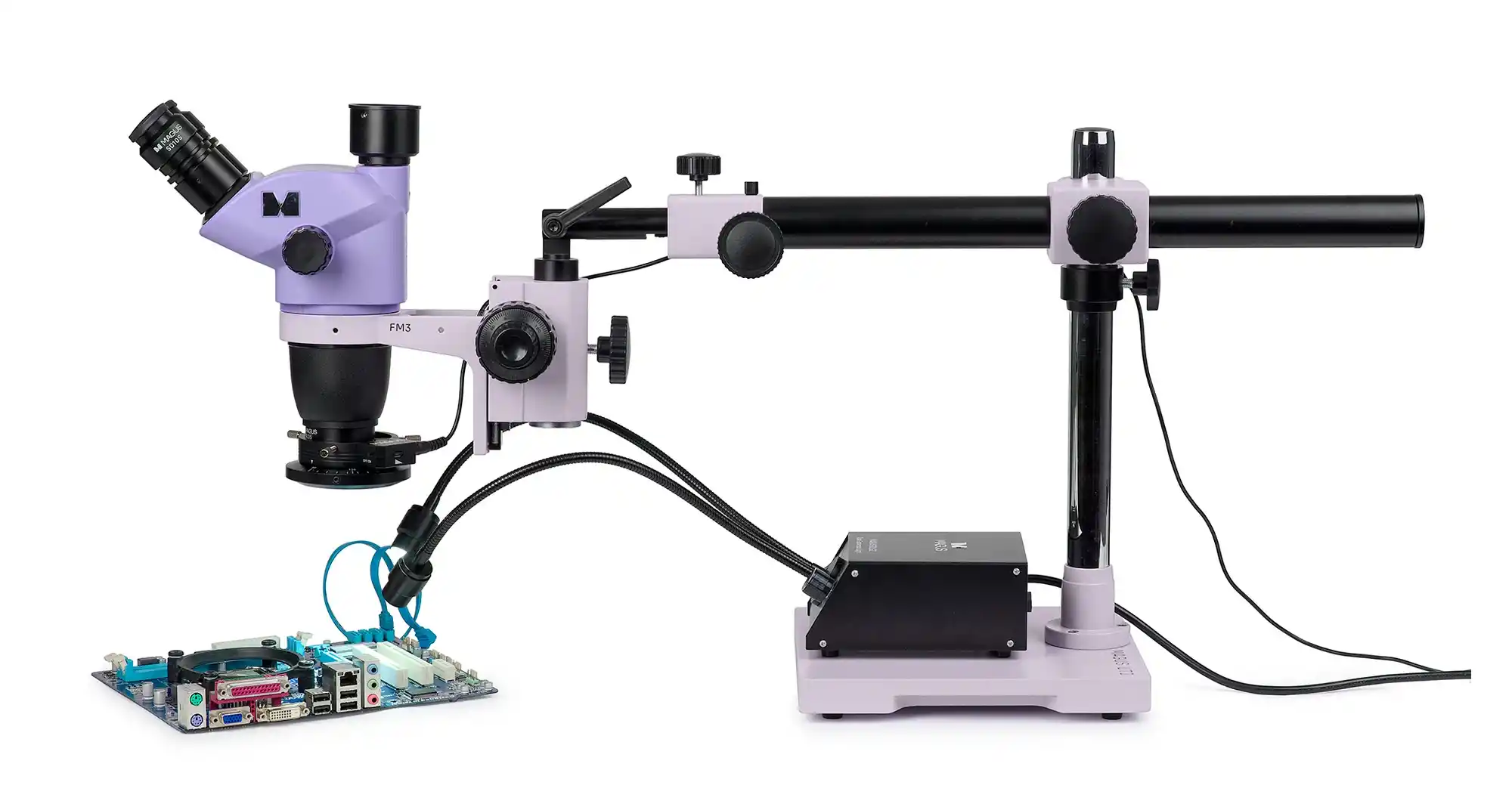

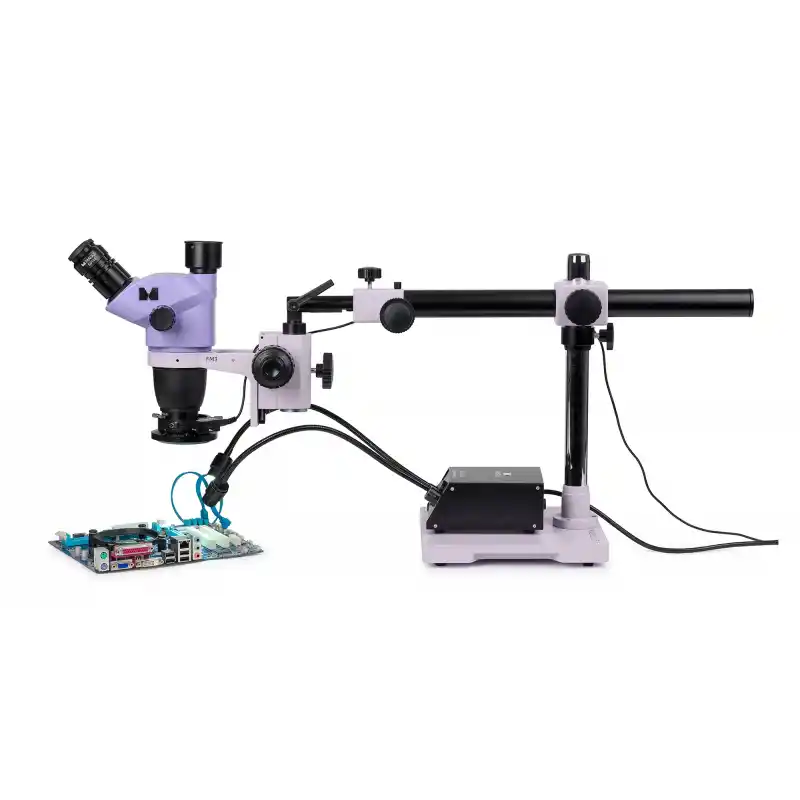

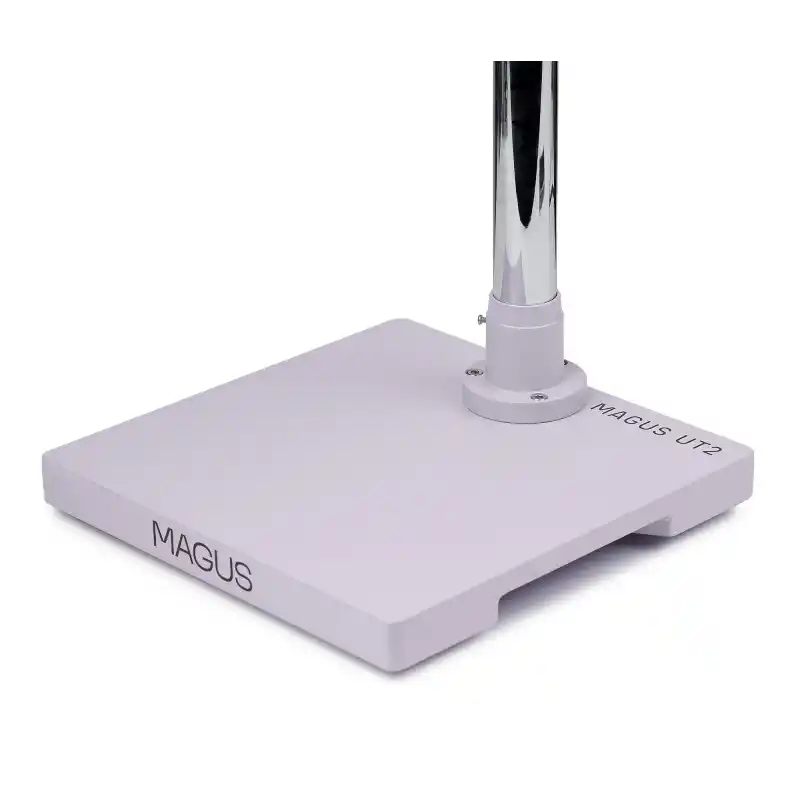

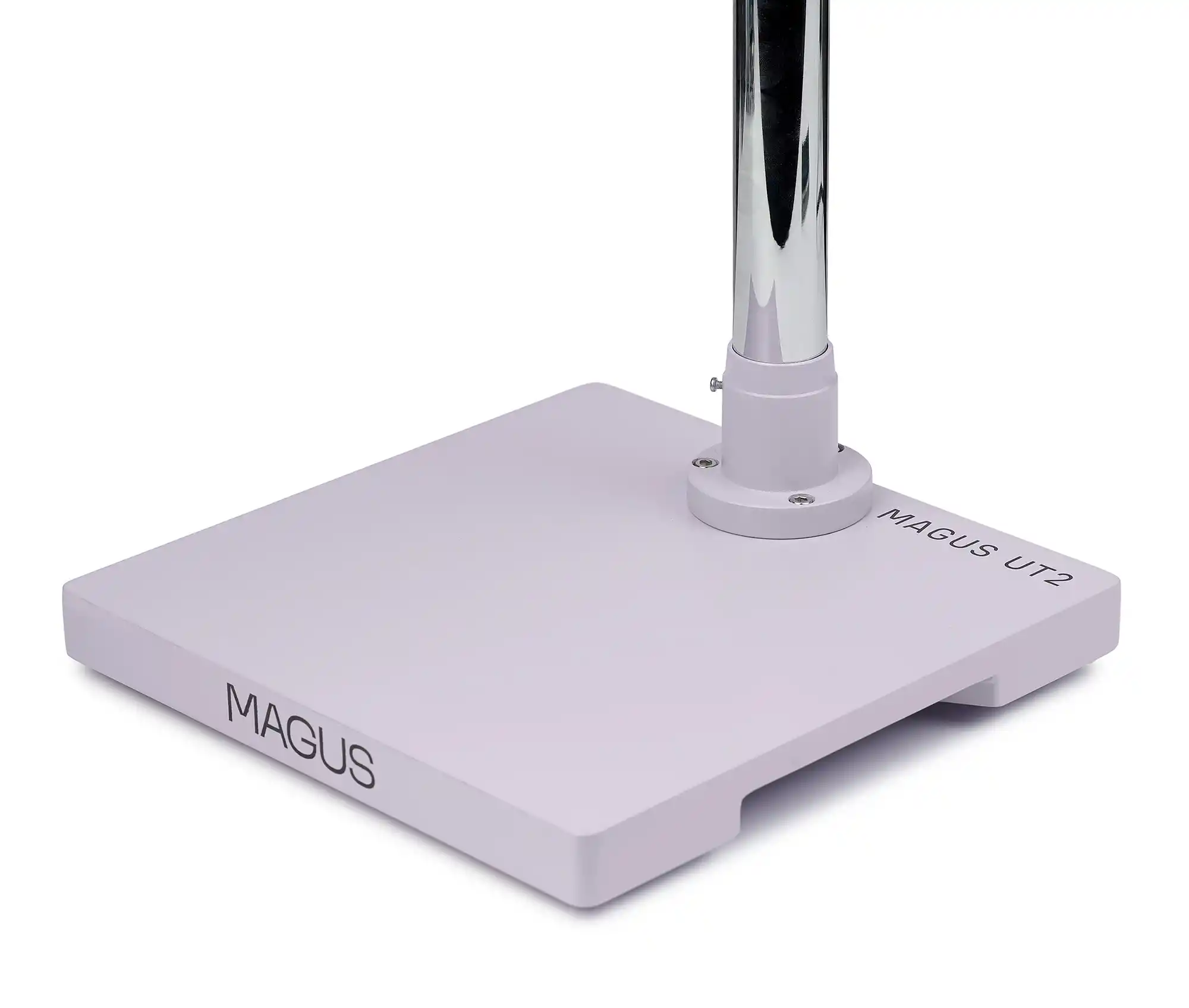

Sehpa
Sağlam tabanlı genel sehpa hareketin neden olduğu titreşimleri en aza indirirken uzun yatay kol da çalışma alanını genişletir.

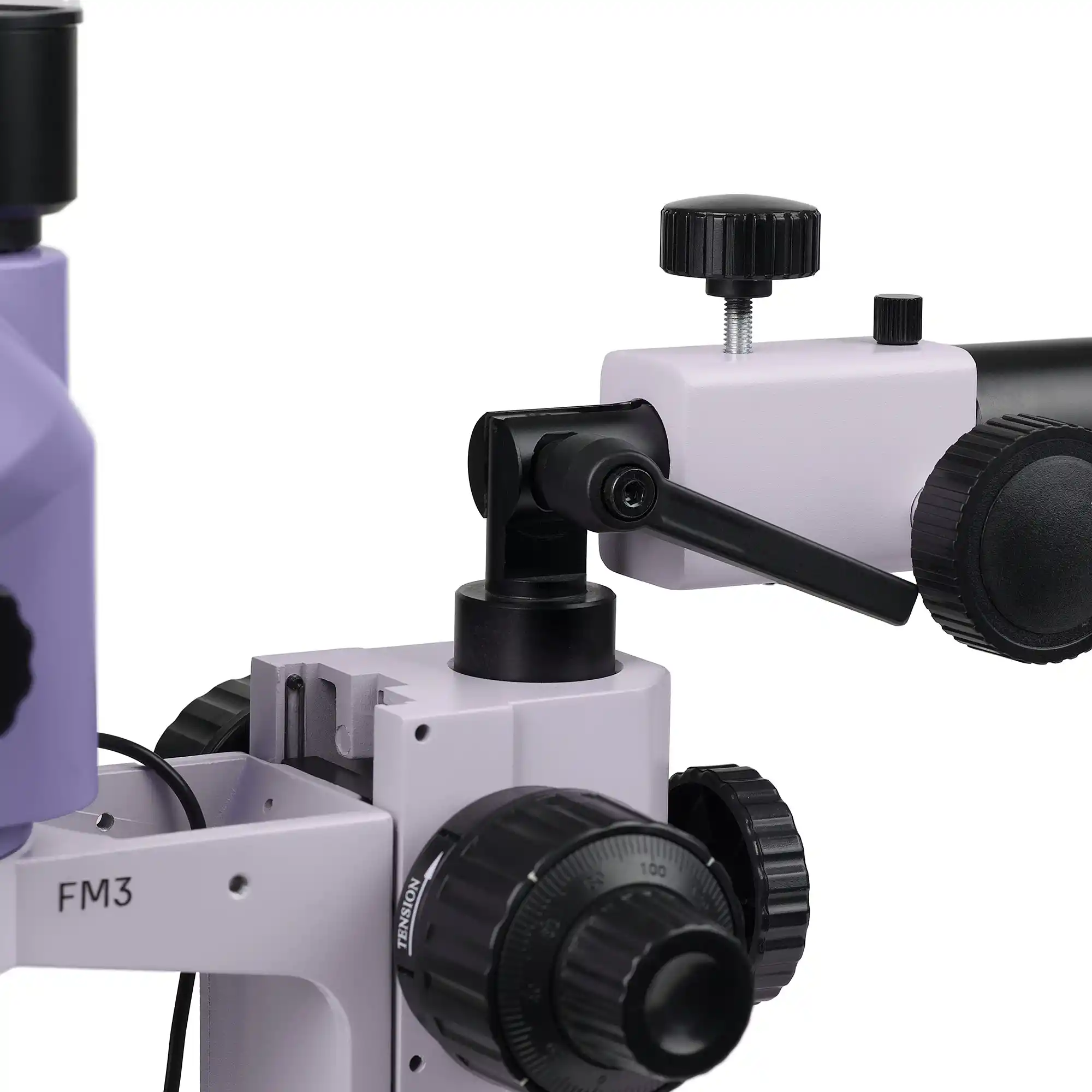

Çalışma yaparken nesnenin optik yolda hareket ettirilmesi her zaman kullanışlı olmayabilir. Bazı durumlarda mikroskop başlığının hareket ettirilmesi tercih edilir. Mikro ayar düğmesi mikroskop başlığının ileri ve geriye doğru sorunsuz bir biçimde hareket ettirilebilmesini sağlar.

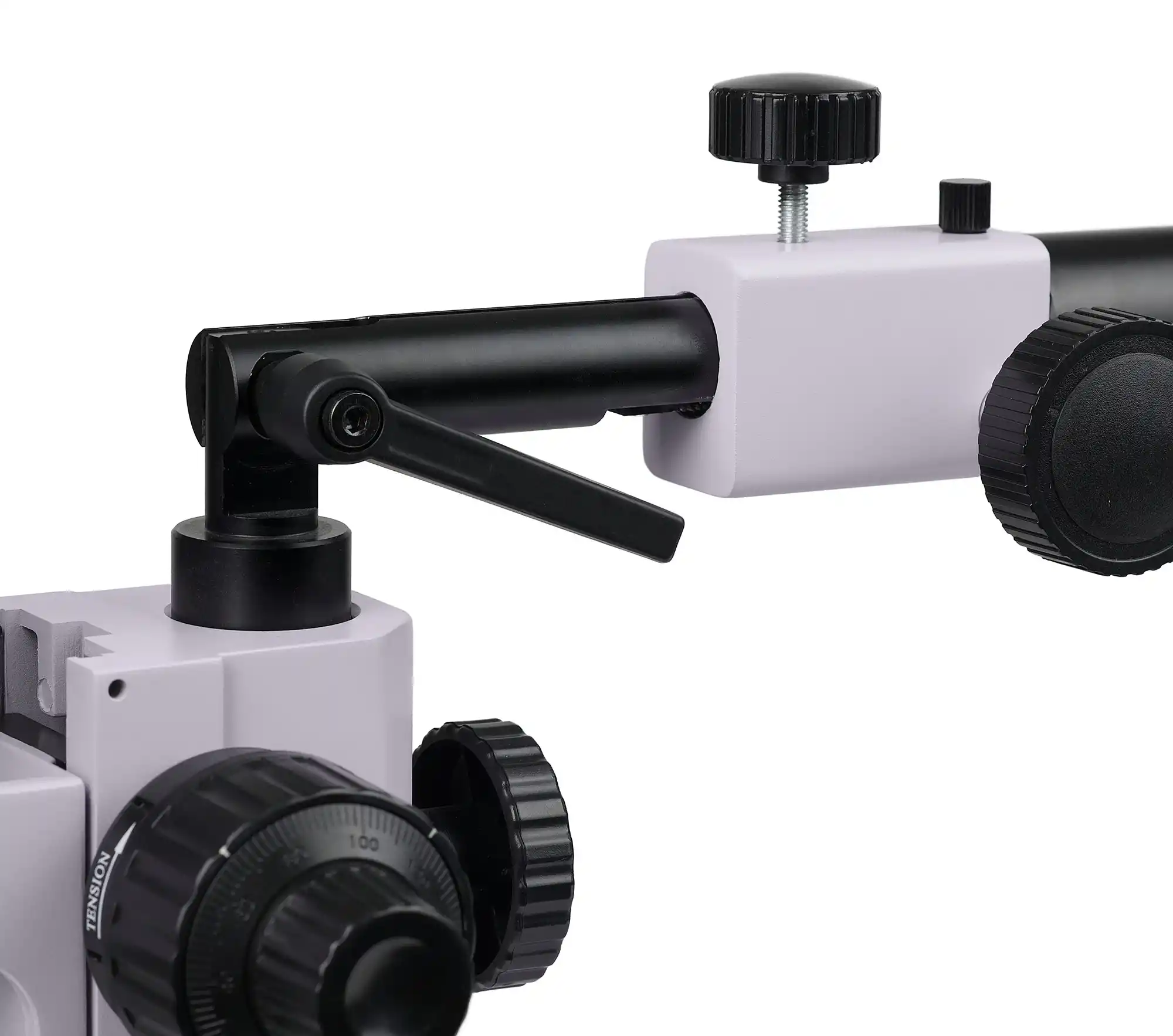

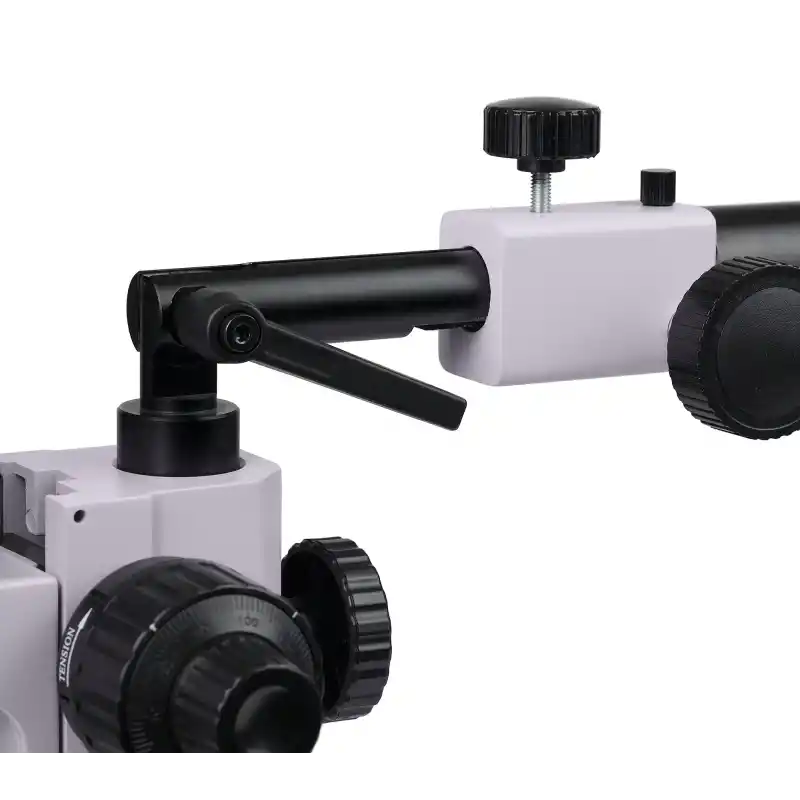

Sehpanın ucunda optik eksenin açısını değiştirmek için bir mekanizma bulunur. Operatör masa üzerindeki örneği belirli bir açıdan gözlemleyebilir. Bu özellik, değişikliklerin yapılmasını, lehimleme kalitesinin kontrol edilmesini ve kıvrımlı nesnelerin gözlemlenmesini kolaylaştırır.

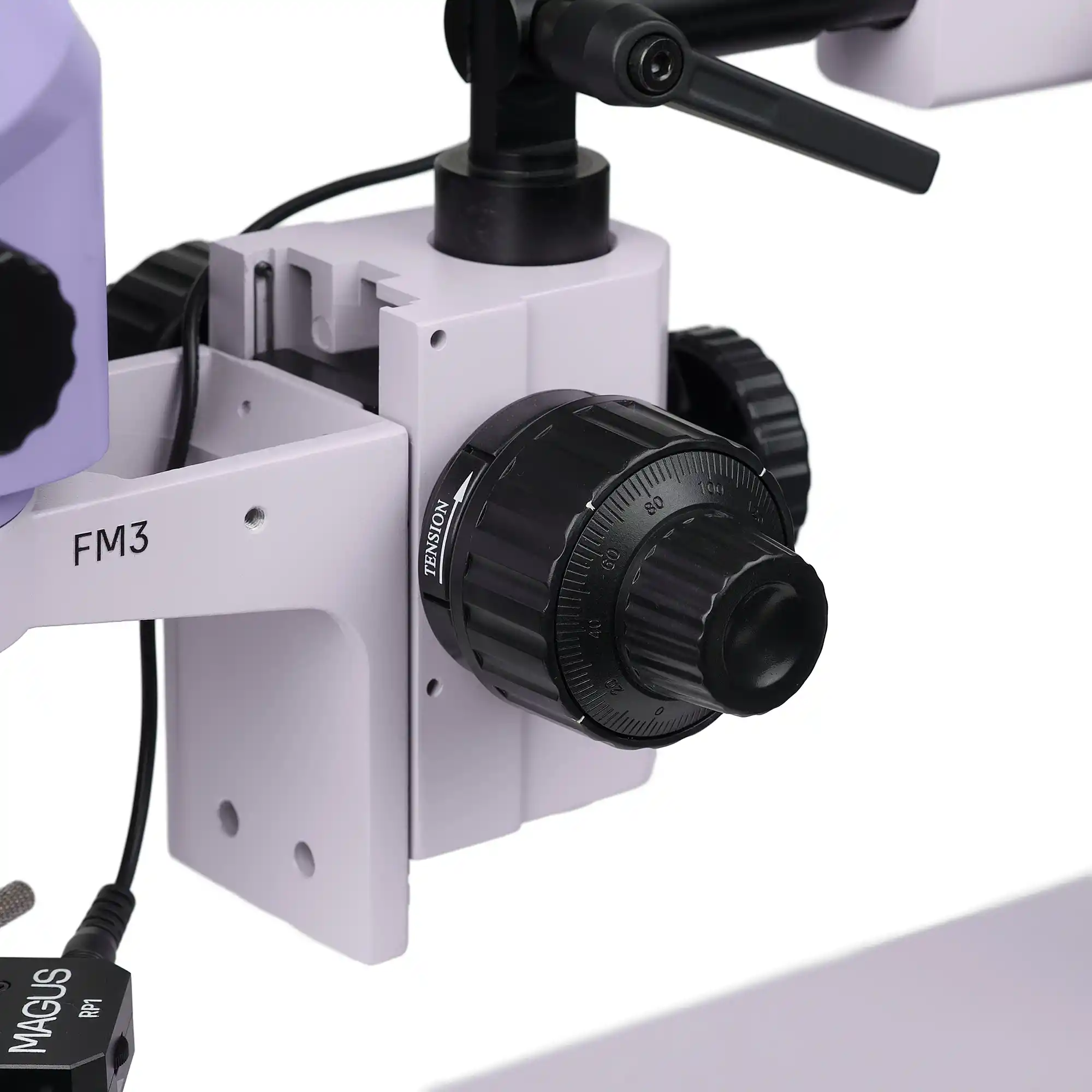

Odaklama mekanizması
Odaklama mekanizması kaba ve ince odaklama özelliklerine sahiptir. İnce odaklama, 40x üzeri büyütme oranları kullanılırken mikroskobun ayarlanmasını kolaylaştırır. Odaklama düğmeleri koaksiyeldir; başka deyişle bu düğmeler her iki tarafta da bulunur. Kaba odaklama gerilimi ayarlanabilir.
Aksesuarlar ve eksiksiz çözümler
Konforlu çalışma koşulları, operatörün üretkenliğini artırır. Eksiksiz çözümlerimiz, elektronik mühendislerinin deneyimlerine dayalı olarak geliştirilmektedir. MAGUS ayrıca bütçeniz ve tercihlerinizin yanı sıra yapılacak olan işlere dayalı olarak mikroskop kitini monte etmek için kullanabileceğiniz başka bileşenler de sunmaktadır. Tüm bunlara ek olarak ileride gerekli aksesuarlar ile kite takviye yapabilirsiniz.
Mikroskop özellikleri:
- Bir kamera takmak için dikey bir tüpe sahip trinoküler mikroskop başlığı
- Yakınlaştırma merceği, 8,4:1 yakınlaştırma oranı ile büyütme oranının odak kaybı olmadan sorunsuz bir biçimde değiştirilebilmesini sağlar
- Greenough optik tasarımın avantajları: geniş alan derinliği, yüksek çözünürlükte 3 boyutlu görselleştirme, kompakt tasarım ve makul fiyat
- 0,5x yardımcı objektif merceği büyütme oranı, görüş alanı ve çalışma mesafesi için ek seçenekler sunar
- Genel sehpa mikroskop başlığının örnek üzerinde hassas bir biçimde konumlandırılması ve başlık pozisyonunda ince mikro ayarların yapılabilmesine imkan verecek şekilde çalışma alanını genişletir
- Odaklama mekanizması kaba ve ince odaklama özelliklerine sahiptir: mikroskobun büyütme aralığı genelinde konforlu bir biçimde çalışılabilir
- İki yansıtılan ışıklı aydınlatıcı: polarizasyon filtreli halka ışık ve kaz boynu ışık
- Talebiniz üzerine bileşenler değiştirilebilir ve ek aksesuarlar takılabilir
Kamera özellikleri:
- 21 MP sensör, stereomikroskobik gözlem için en iyin çözünürlüğü sağlar
- 4/3" sensör, ekranda mümkün olan en geniş görüş alanını sunar
- Odak ayarı için maksimum çözünürlükte 17 fps yeterlidir
- Düşük çözünürlükte 192 fps'ye kadar hız sınıfta yapılan sunumlar ve video kaydı içindir; sarsıntı veya gecikme olmadan örneklerin hareketi pürüzsüz olarak sergilenebilir
- SONY Exmor arkadan aydınlatmalı renkli CMOS sensör, düşük ışık koşullarında bile düşük gürültülü performans ve yüksek ışık duyarlılığı sağlar: daha net, daha parlak ve renk doygunluğu daha yüksek görüntüler
- Sarsıntı veya gecikme olmadan hızlı veri aktarımı için USB 3.0 arayüzü
- Yazılım fotoğrafçılık, video kaydı, düzenleme, harici monitörde görüntüleme ve doğrusal ve açısal ölçümler için işlevlerle donatılmıştır
- Kameranın mikroskoba monte edilmesi için ürünle birlikte verilen odak mesafesi ayarlanabilir 1x C-mount adaptör kullanılır
Kit içeriği:
- MAGUS CBF70 dijital kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren depolama cihazı, kullanım kılavuzu ve garanti kartı)
- MAGUS Stereo 8TH mikroskop başlığı – objektif parçası ve göz merceği tüpleri
- Göz mesafeli ve diyopter ayarlı 10х/22 mm göz merceği (2 adet)
- MAGUS UT2 Mikroskop Sehpası
- MAGUS FM3 Odak Bağlantısı
- MAGUS LED RP1 Polarizöre Sahip Halka Işık
- MAGUS LED DGL2 Çift Kaz Boynu Işık
- MAGUS AL05 0,5х/177 mm Yardımcı Mercek
- MAGUS ZFA100 C-mount Adaptör
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 15x/16 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- 30x/8 mm göz merceği (2 adet)
- Yardımcı objektif merceği 1,5x
- Yardımcı objektif merceği 2x
- Halka ışık
- Sektör anahtarlamalı halka ışık
- HDMI dijital kamera
- LCD Monitör
- Odak mesafesi ayarlanabilir 0,5x C-mount adaptör
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555024394 |
| Nakliye Ağırlığı | 23.5 kg |
| Tip | stereo/enstrümantal |
| Mikroskop başlığı türü | üç gözlü |
| Kafa eğim açısı | 45° |
| Büyütme, x | 3.25 — 55 |
| Büyütme aralığı | 200x'e kadar |
| Yakınlaştırma oranı | 8,4:1 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10x/22 mm, uzun göz mesafesi (*isteğe bağlı: ölçekli 10x/22 mm, 15x/16, 20x/12, 25x/9, 30x/8) |
| Gözbebekleri arası mesafe, mm | 54 — 75 |
| Göz merceği diyopter ayarı, diyopterler | her bir göz merceğinde ±5 |
| Odak | koaksiyel, kaba (45 mm, kaba odaklama gerilim ayarlı) ve ince (0,002 mm) |
| Aydınlatma | LED |
| Parlaklık ayarı | yes |
| Güç kaynağı | AC güç kaynağı, 115–230/50/60 |
| Çalışma sıcaklığı aralığı, °C | 0 — 40 |
| Ek cihaz bağlama özelliği | yardımcı objektifler (1,5х, 2х) |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Optik şema | Greenough stereomikroskop |
| Uygulama | uygulamalı araştırma için |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan |
| Dijital kamera dahildir | yes |
| Yatay kol çapı, mm | 38 |
| Yatay kol uzunluğu, mm | 470 |
| Dikey kol çapı, mm | 38 |
| Dikey kol uzunluğu, mm | 493 |
| Yatay hareket aralığı, mm | 380 |
| Maksimum örnek yüksekliği, mm | 150 (herhangi bir yardımcı objektif merceği kullanılmadığında), 65 (0,5x yardımcı objektif merceği kullanıldığında) |
| Bağlantı pimi çapı, mm | 32 |
| Sehpa tabanı boyutları, mm | 252x252x30 |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 21 |
| Maksimum çözünürlük, piksel | 5280x3954 |
| Sensör boyutu | 4/3" (17,4x13,0 mm) |
| Piksel boyutu, μm | 3.3x3.3 |
| Işık duyarlılığı | 1/30 saniyede 399 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,1 mV |
| Pozlama süresi | 0,1 ms – 15 s |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 17@3952x3952, 17@5280x3954, 192@584x438, 56@2640x1976, 67@1760x1316 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Video biçimi | *.avi, *.h264 (Win 8 veya daha yenisi), *.wmv, *h265 (Win 10 veya daha yenisi) |
| Spektral aralık, nm | 380–650 (IR-filtered) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Yazılım | MAGUS View |
| Çıkış | 5 Gb/s, USB 3.0 |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | solid alüminyum |
| Kamera güç kaynağı | DC akımı, 5 V, bilgisayarın USB bağlantı noktası ile |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
