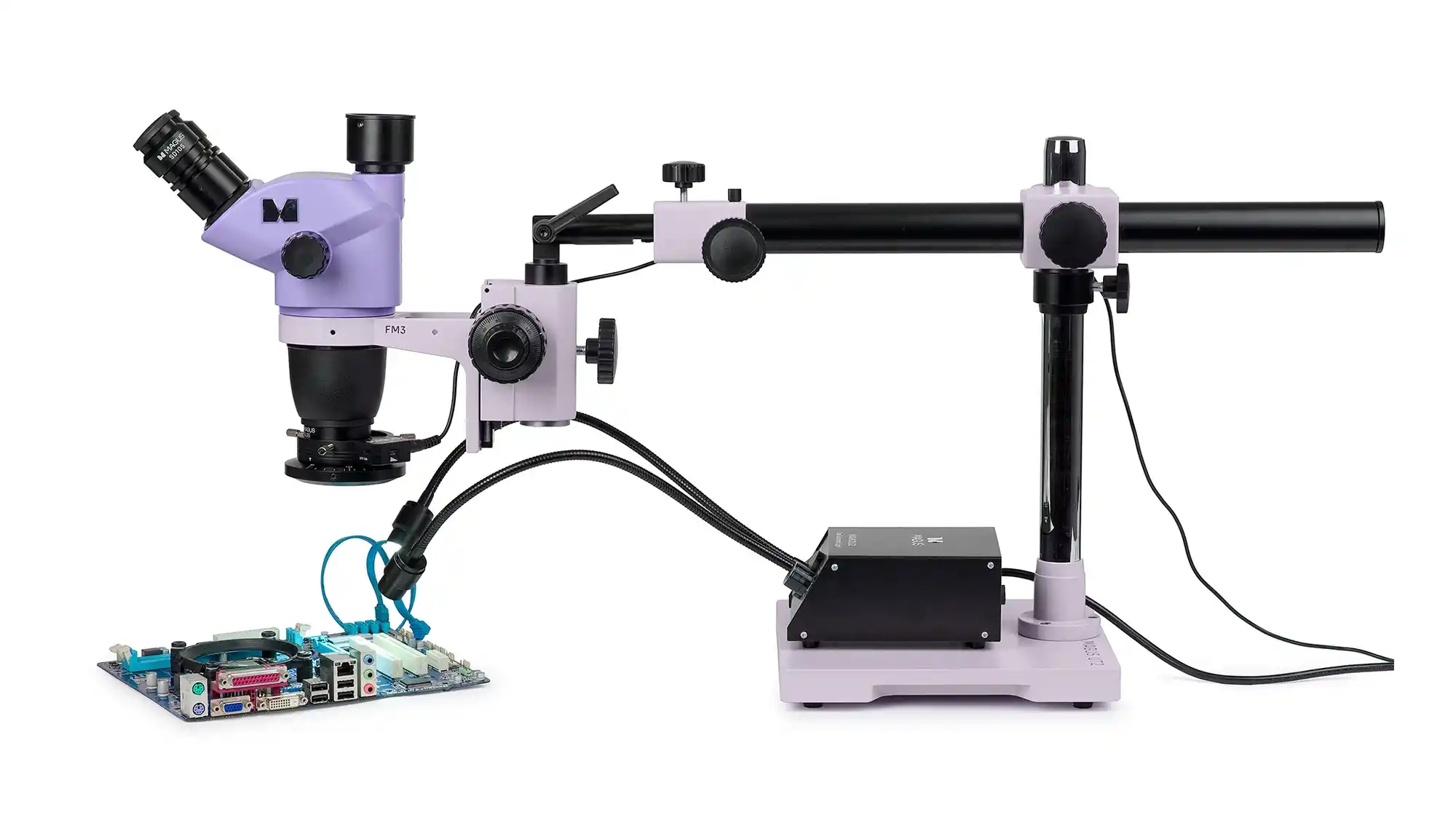

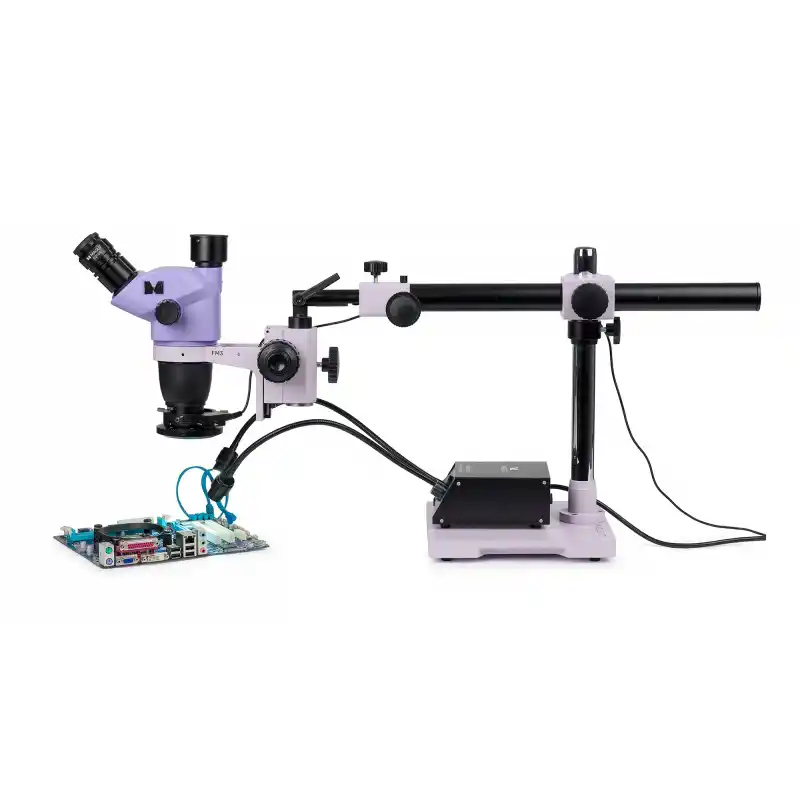

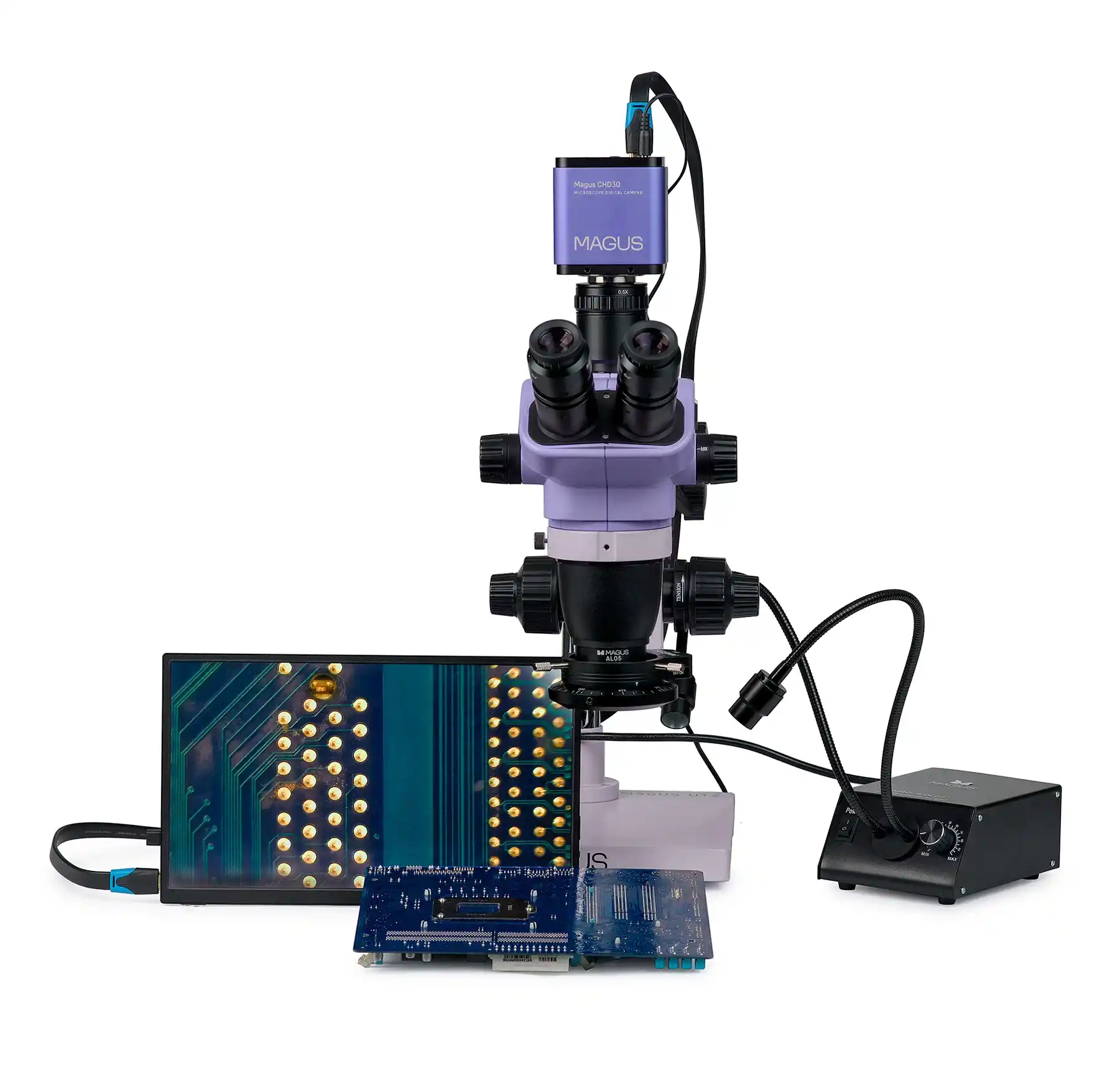

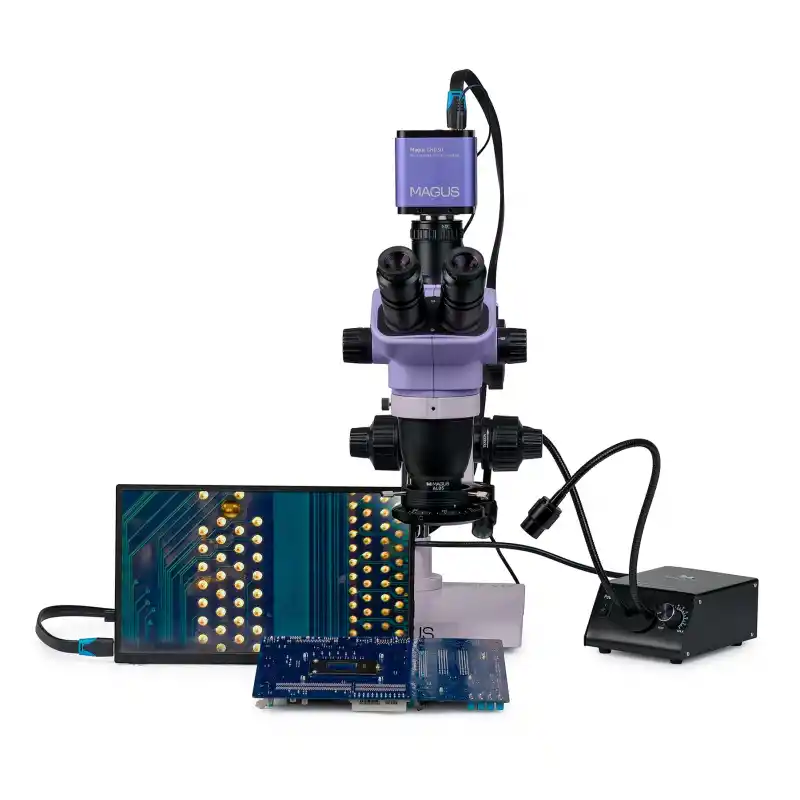

Lehimleme, onarım ve kalite kontrol için hazır çözüm, MAGUS Stereo 8H serisi mikroskop başlığı ve genel MAGUS UT2 mikroskop sehpasından oluşur.
Kamera, görüntünün bir bilgisayara bağlanılmadan doğrudan bir monitör ekranına aktarılması için bir HDMI bağlantı noktasıyla donatılmıştır.
Greenough optik tasarımlı stereomikroskop, doğru yüzey topografisi detaylarını mekansal yönelme kaybı olmadan sağlar ve böylece büyük bir alan genişliği sunar. Monitörlü trinoküler mikroskop, iki tür gözlem imkanı sunar: göz merceklerinden veya monitör ekranından.
Mikroskop iki yansıtılan ışıklı aydınlatıcı ile donatılmıştır: polarizasyon filtreli halka ışık ve kaz boynu ışık.
Mikroskop çalışma alanı ergonomisini optimize ederek operatör konforu ve verimliliğinde iyileştirme yapılmasını sağlar.

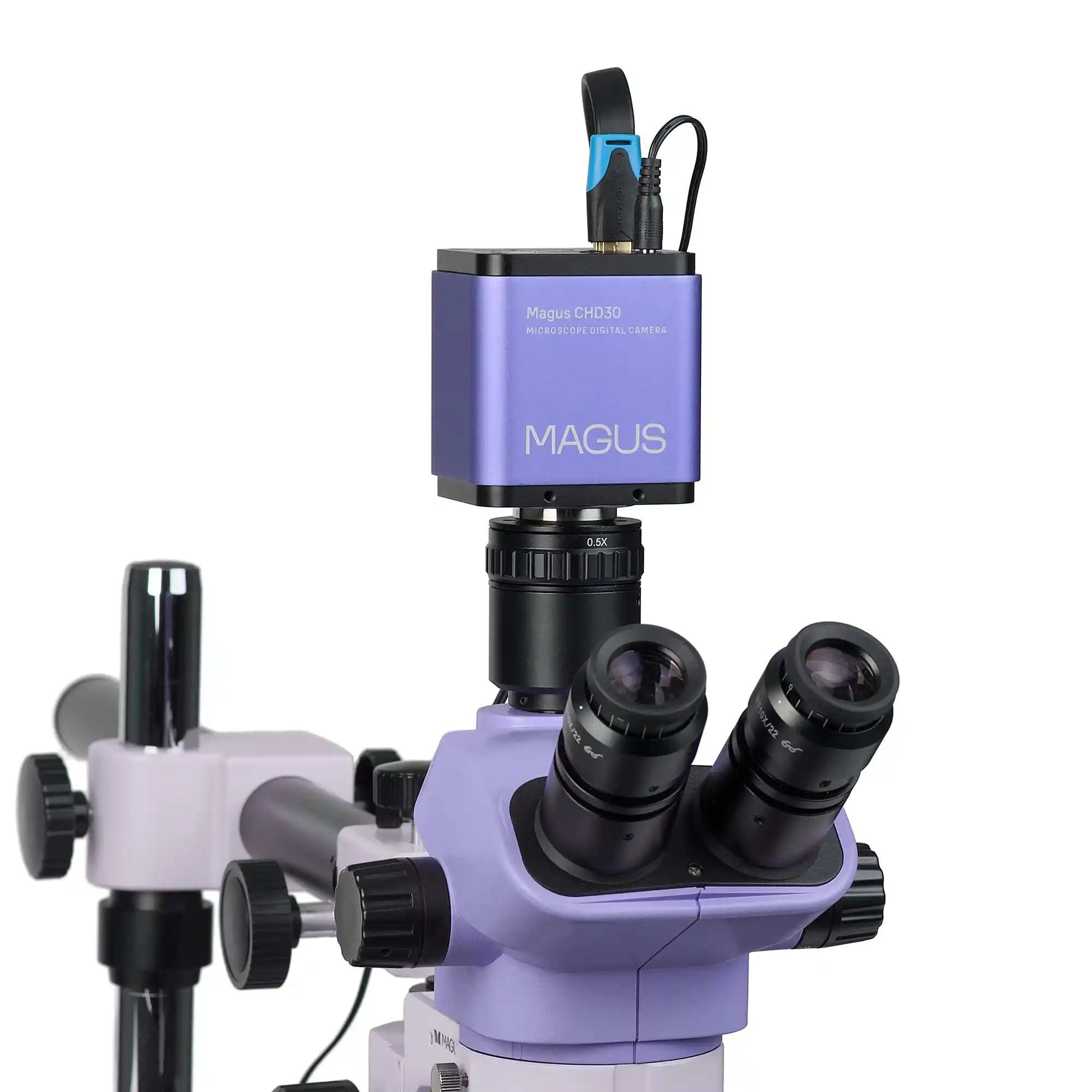

Dijital kamera
Dijital kamera, Full HD çözünürlükte (1920x1080 px) gerçekçi bir görüntü oluşturan bir 2 MP sensör ile donatılmıştır.
Mikroskobun altında eller ve cihaz hareket eder durumda olduğundan ekranda gözlem için kare hızı yönünde bir talep oluşturmaktadır. Kamera C-mount adaptör kullanılarak trinoküler tüpe monte edilir ve bir HDMI çıkışı ile monitöre bağlanır. HDMI modu saniyede 60 kareyi destekler ve bu da ekrana sorunsuz ve gecikmesiz kare aktarımı için gerekli olan minimum hızdır. Otomatik odaklama, PCB hareket ettirildiğinde görüntünün odakta kalmasını sağlar.
Wi-Fi arayüzü, gözlem sürecinin yanı sıra ara ve nihai sonuçların kaydedilmesine imkan tanımak üzere kamerayı bilgisayara bağlar.
LCD Monitör
Monitör mikroskop üzerine monte edilmiş kameraya bağlanarak gerçek zamanlı görüntü elde eder. Monitör, Full HD çözünürlükte çalışan MAGUS HDMI kameraları destekler.
Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak bir görüntü iletir: Monitöre farklı açılardan bakıldığında renklerde bozulma olmaz.
Monitör masa üzerine yerleştirilir veya kameraya takılır.
Monitörlü trinoküler mikroskop, bir devre kartına yukarıdan değil ileri doğru bakmayı tercih edenler için uygundur. Bu tür bir gözlem yöntemine alışmak zaman alacak olsa da sırtınız ve boynunuzda yorgunluk oluşmasını engeller. Bu model ayrıca öğrencilerine eğitim veren eğitmenler için de uygundur.
Mikroskobun minimum büyütme oranında, ekrandaki görüş alanı 44,3x24,9 mm olacaktır.

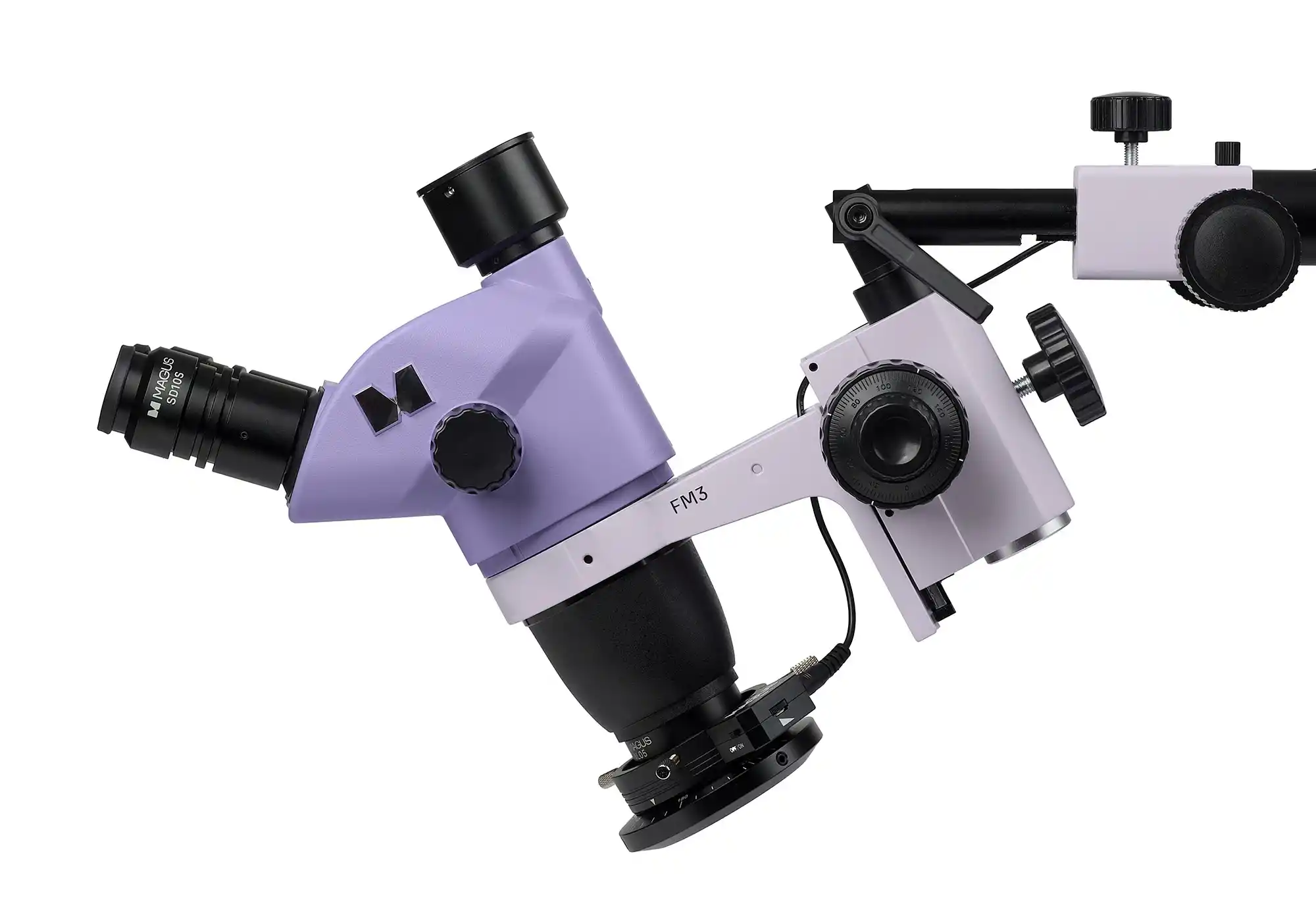

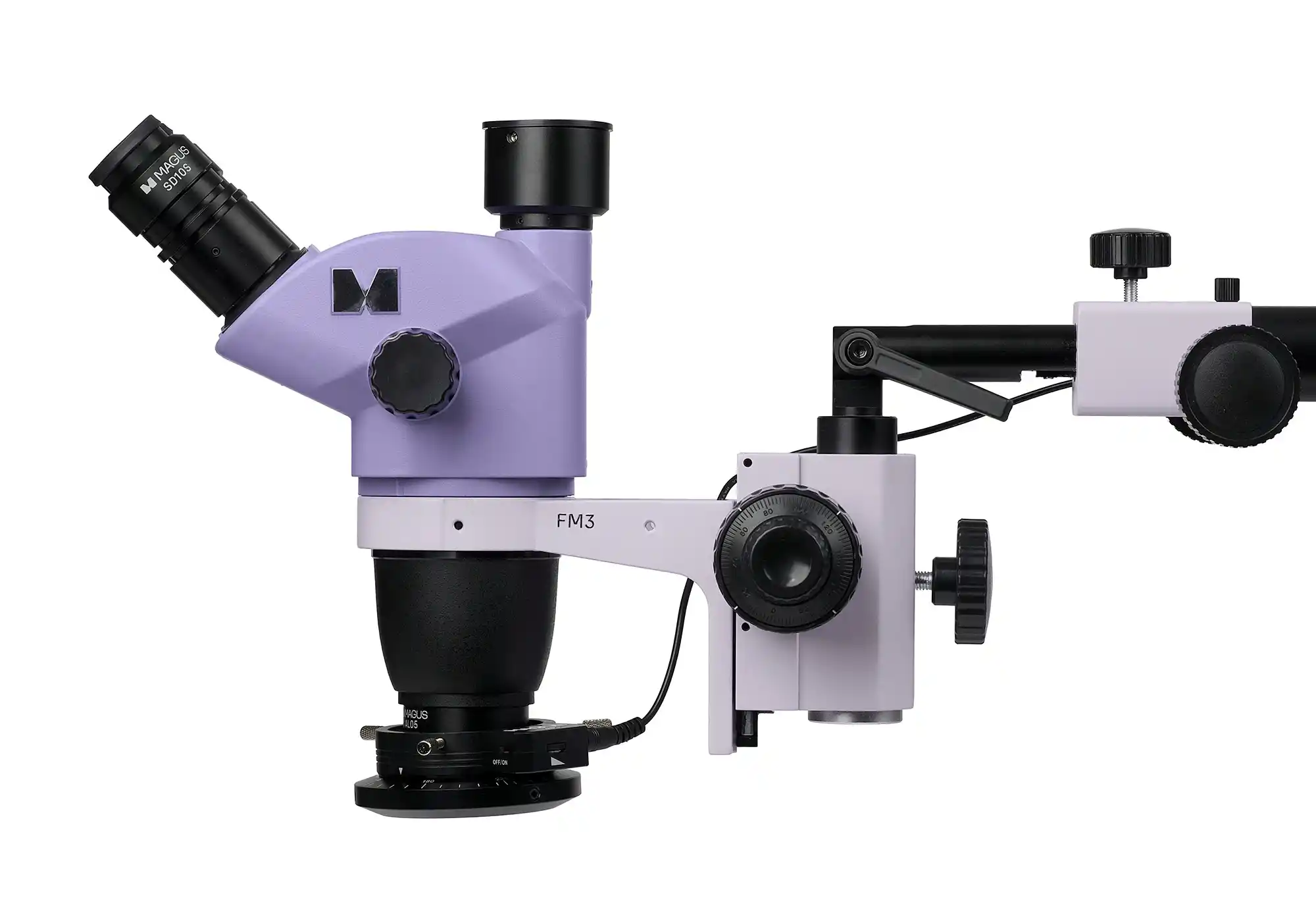

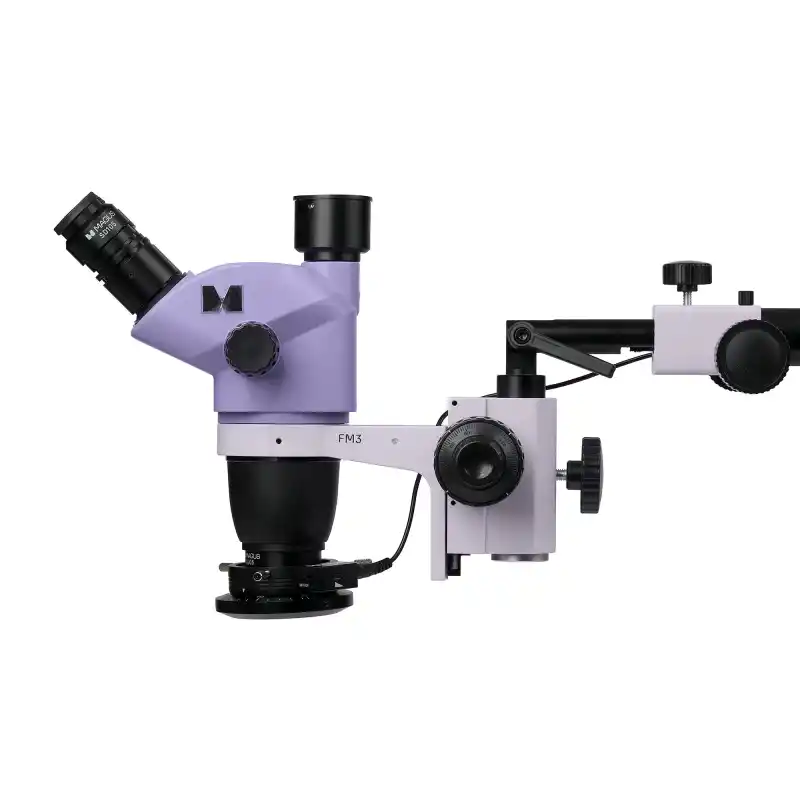

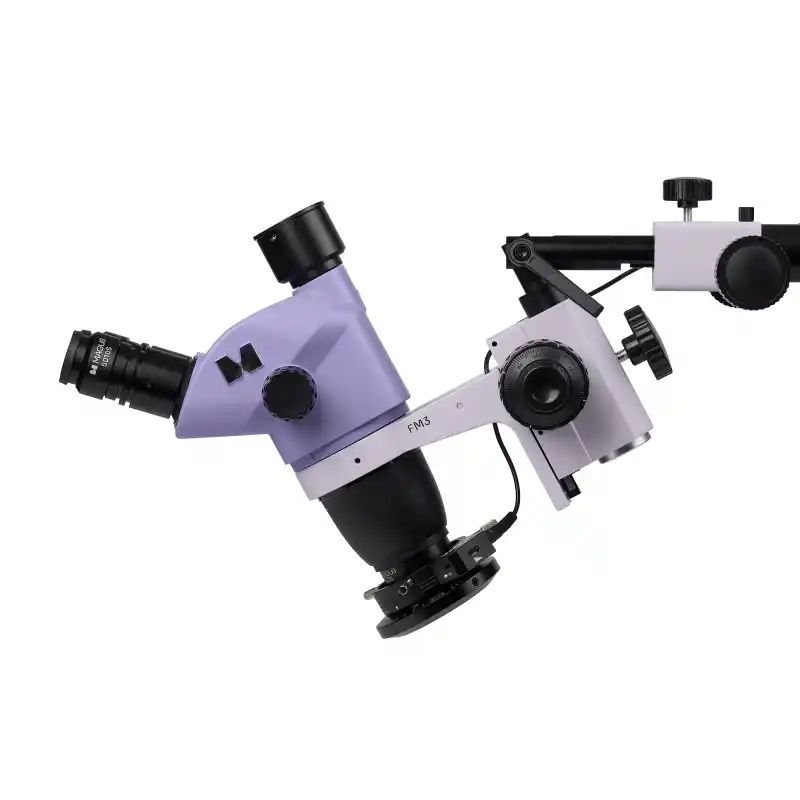

Mikroskop başlığı

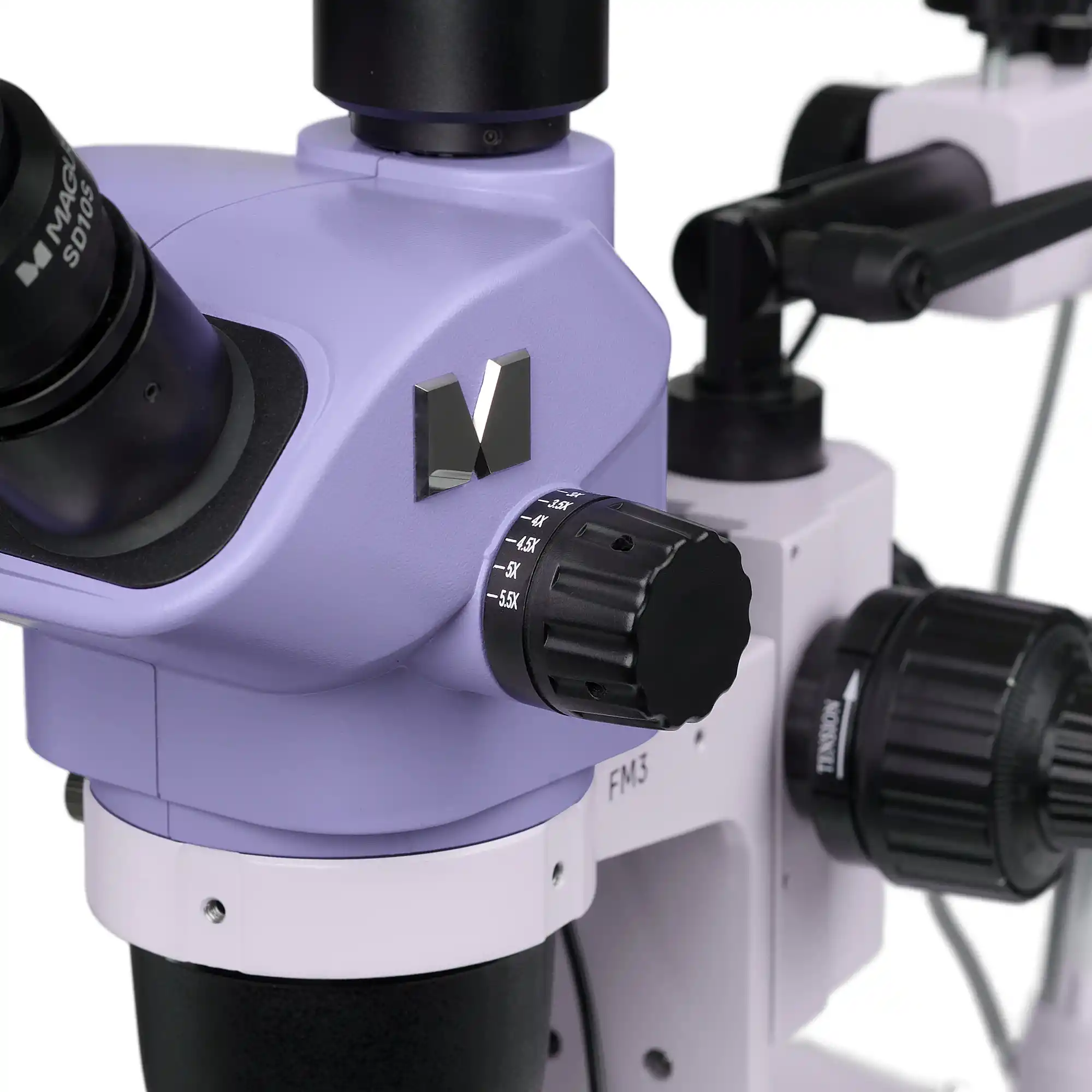

Yakınlaştırma objektifi, büyütme oranının odak kaybı olmadan 8,4x düzeyine kadar sorunsuz bir biçimde geçiş yapmasını sağlar. Mikroskop dik (ters çevrilmemiş) üç boyutlu bir görüntü oluşturur. 0,5x yardımcı objektif merceği büyütme aralığını, görüş alanını ve mikroskobun çalışma mesafesini değiştirir.
0,5x yardımcı mercek kullanıldığında lehimleme için 3,25–27,5x aralığında büyütme oranları ve 177 mm'lik çalışma mesafesi elde edilir.
0,5x yardımcı mercek kullanılmadığında kalite kontrolü için 6,5–55x aralığında büyütme oranları ve 105 mm'lik çalışma mesafesi elde edilir.Cihazda değişiklik yapılması, kalite kontrolünde gözlem yapılmasından daha büyük bir görüş alanı gerektirir. Göz merceklerinden bakıldığında, 0,5x yardımcı mercek ile görüş alanı çapı 3,25x mikroskop büyütme oranında 67,7 mm ve 27,5x büyütme oranında 8 mm'dir.
Temel yapılandırma, diyoptri ayarlı 10x/22 mm göz merceklerine ve gözlüklerle çalışmak için yeterli bir göz mesafesine sahiptir.

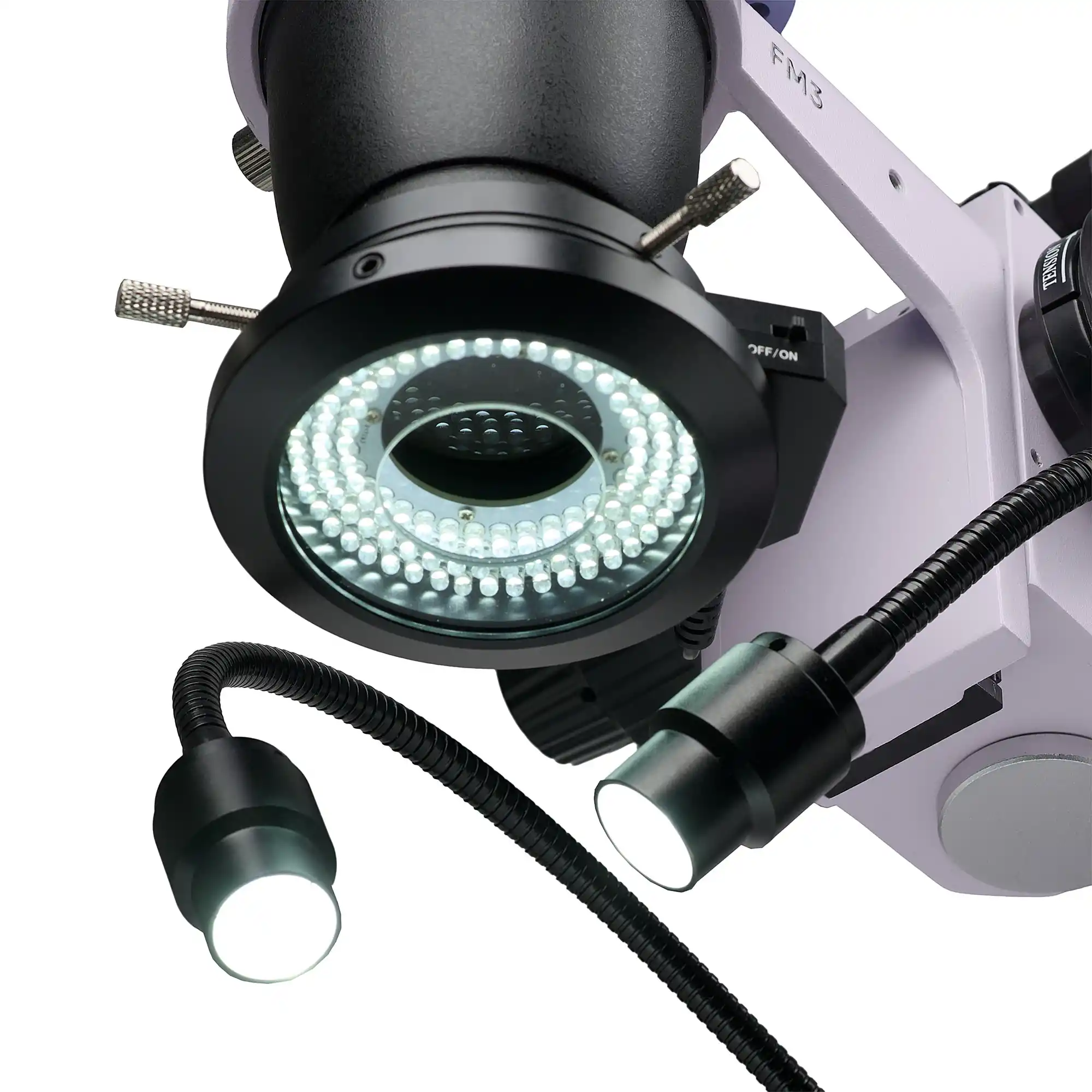

Aydınlatıcılar

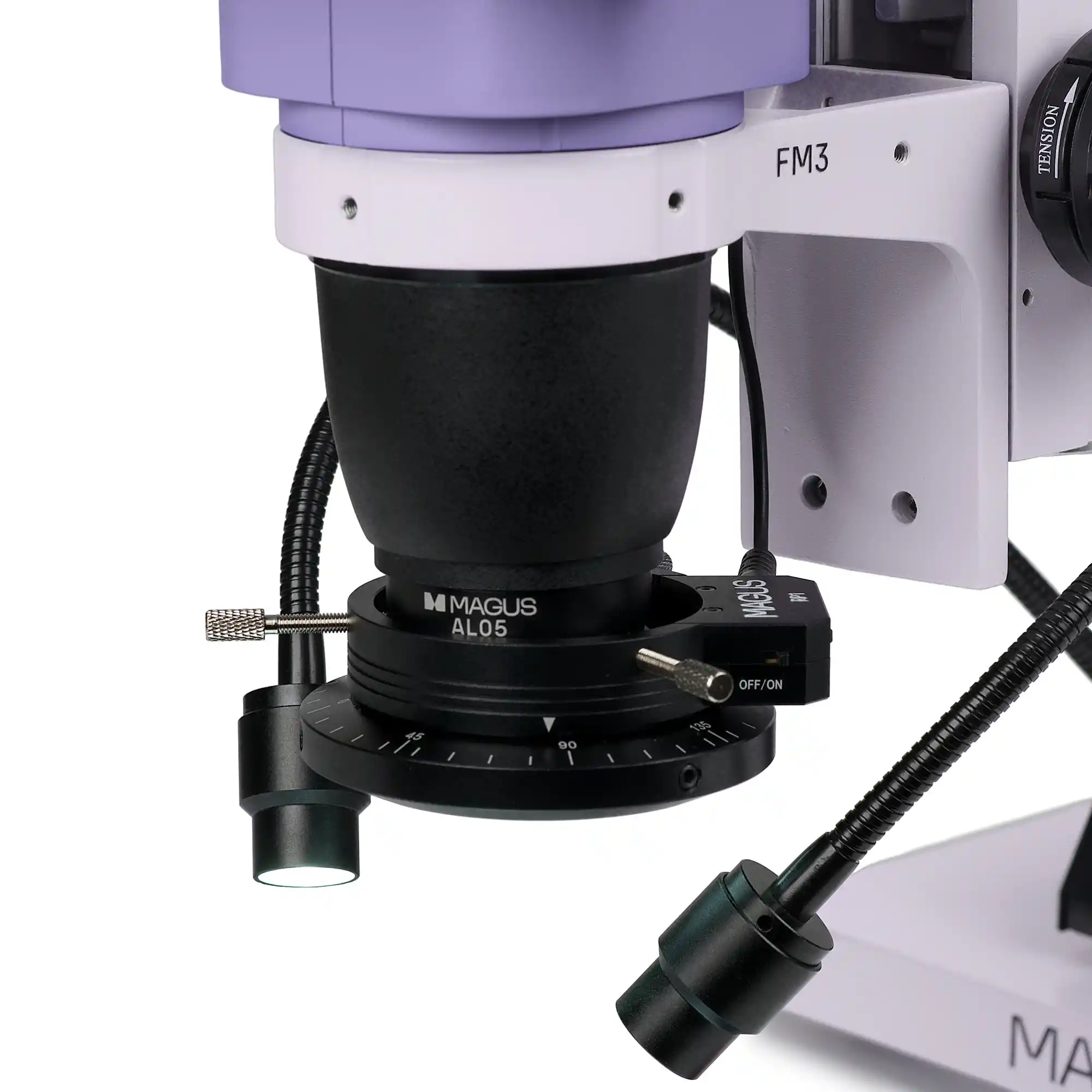

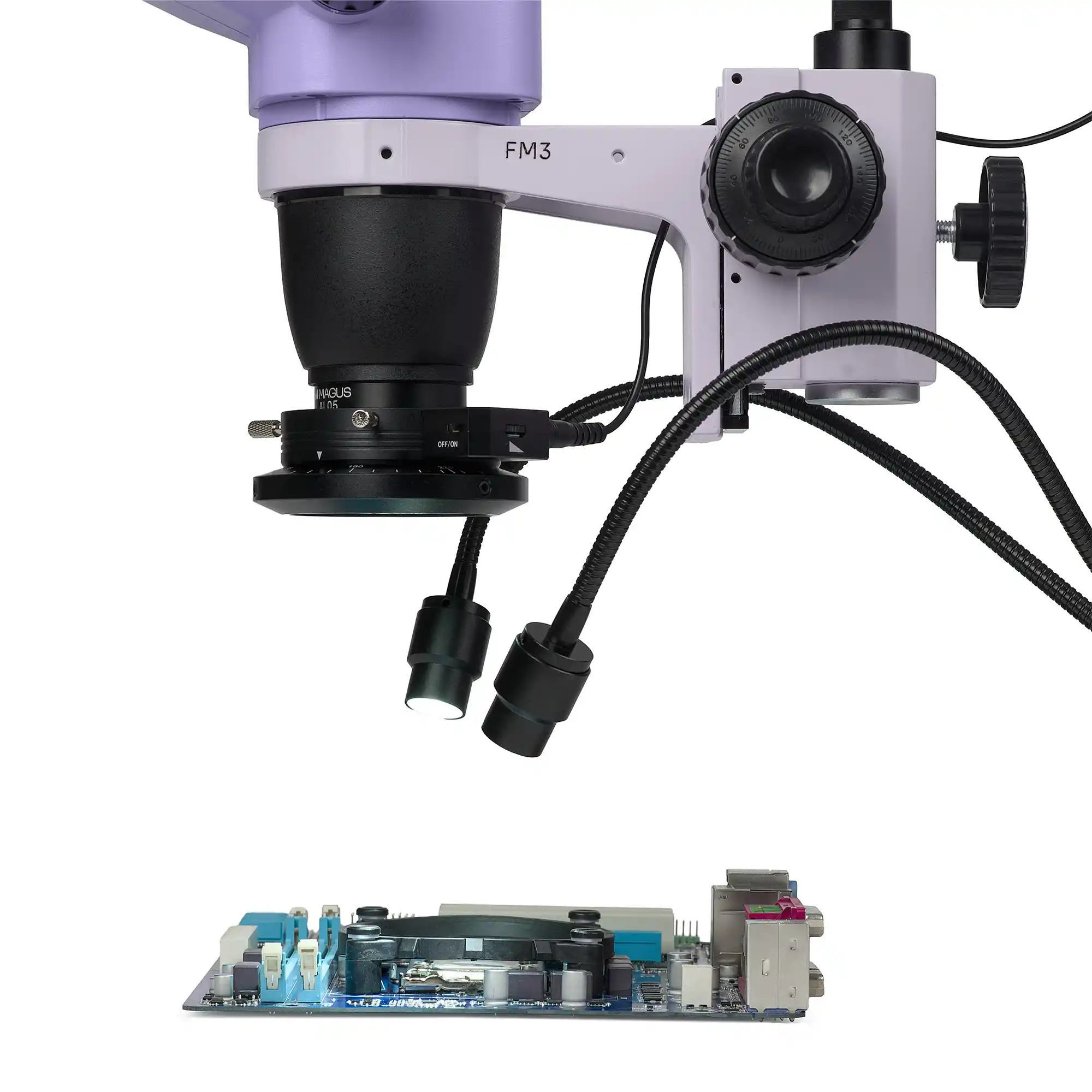

Farklı işler, farklı düzeylerde aydınlatma gerektirir. Bu kit iki aydınlatıcı içermektedir. Polarizöre sahip halka ışık, metalden kaynaklanan parlamayı giderir. Kaz boynu ışık, yüzey topografisini görebilmemizi sağlayan gölgeler oluşturur.
Sehpa

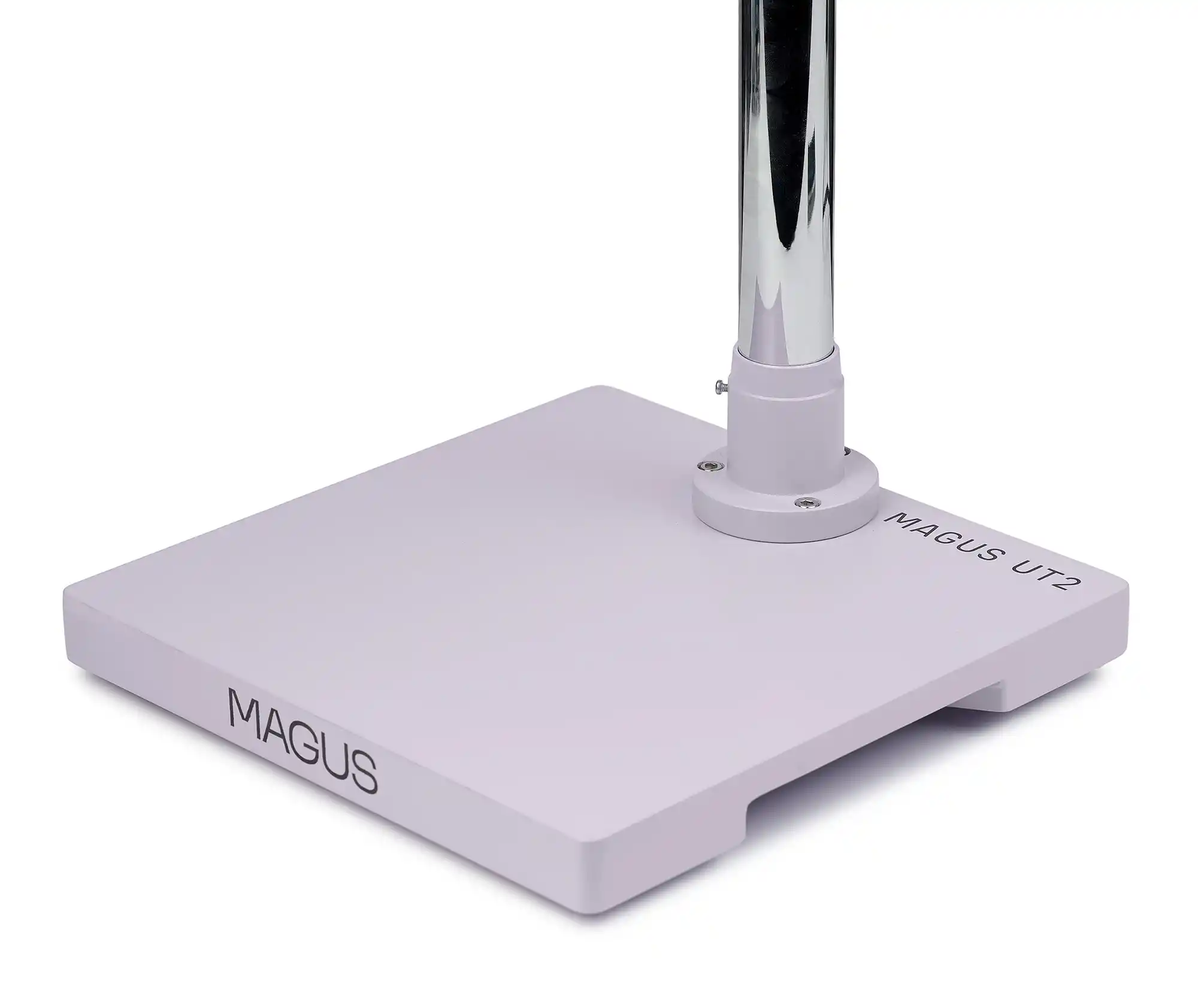

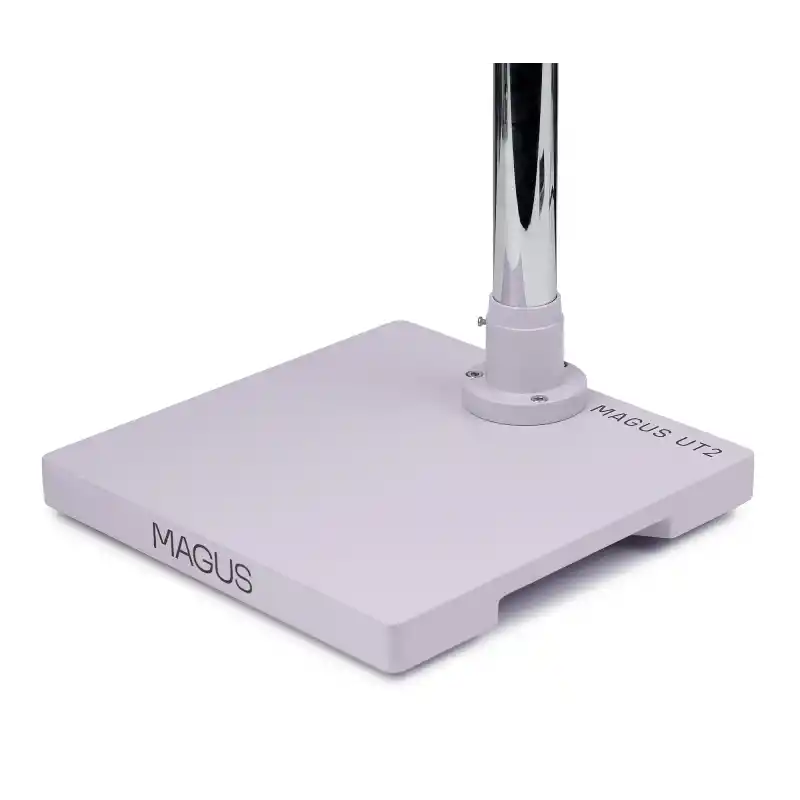

Sağlam tabanlı genel sehpa hareketin neden olduğu titreşimleri en aza indirirken uzun yatay kol da çalışma alanını genişletir.
Çalışma yaparken nesnenin optik yolda hareket ettirilmesi her zaman kullanışlı olmayabilir. Bazı durumlarda mikroskop başlığının hareket ettirilmesi tercih edilir. Mikro ayar düğmesi mikroskop başlığının ileri ve geriye doğru sorunsuz bir biçimde hareket ettirilebilmesini sağlar.

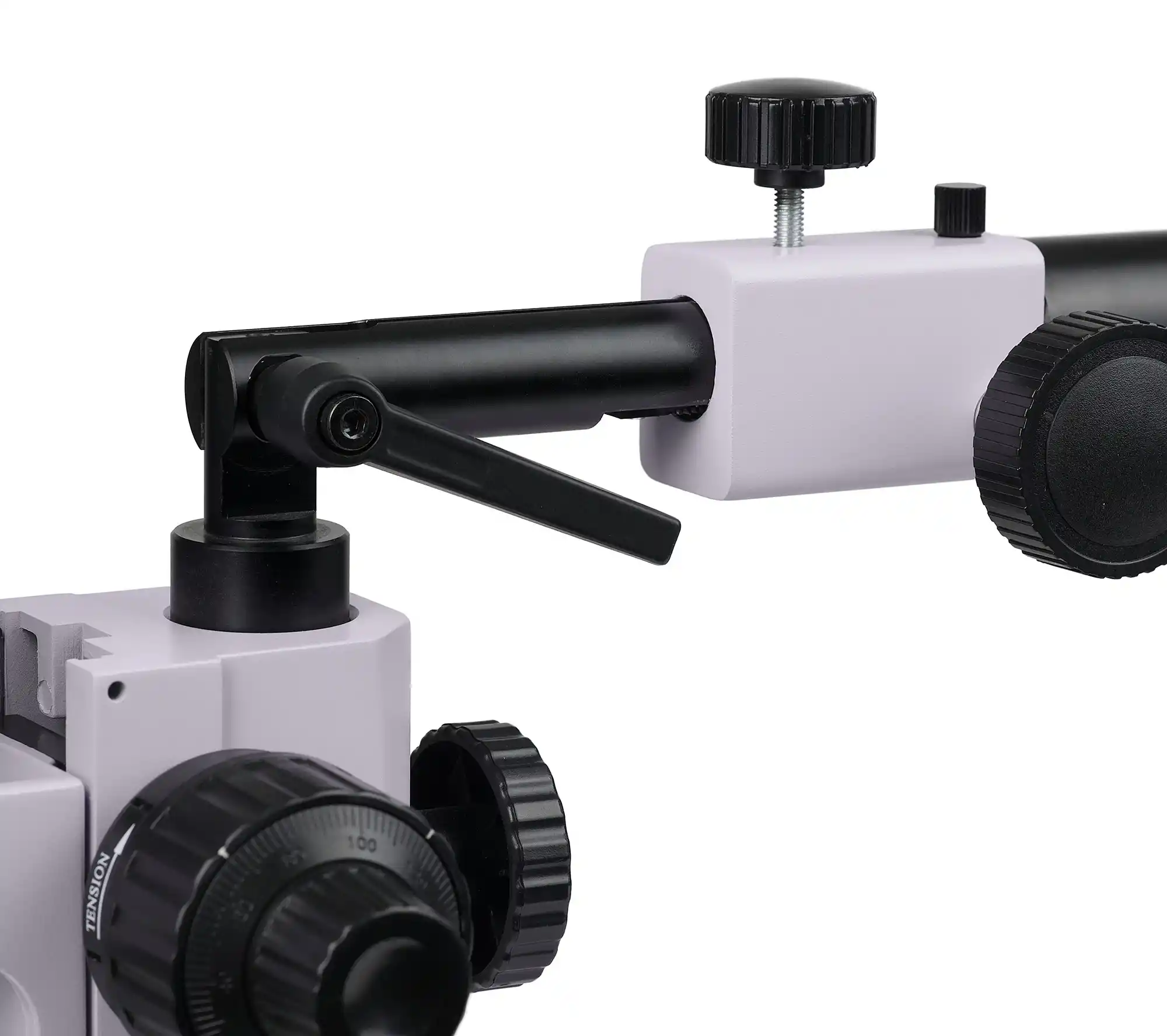

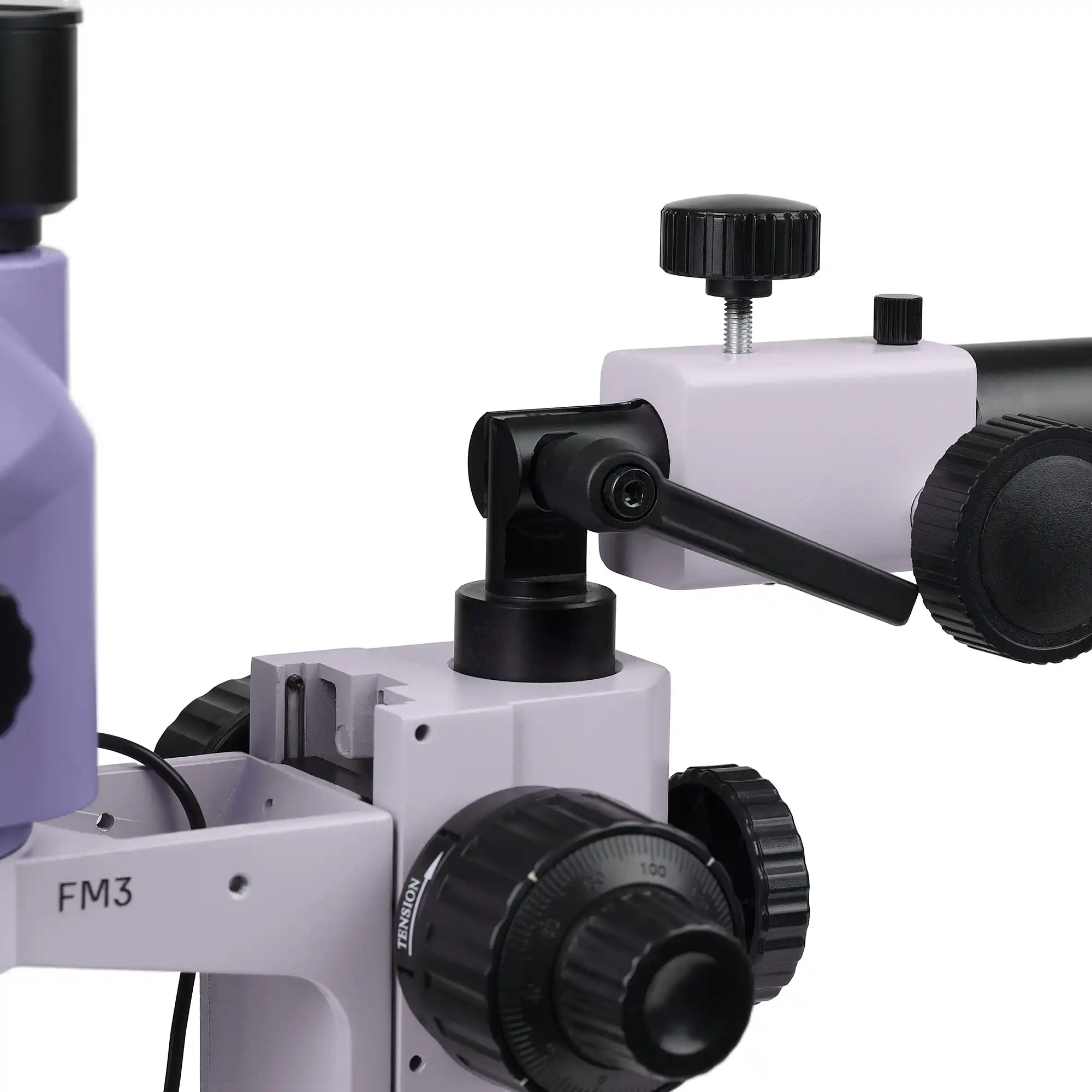

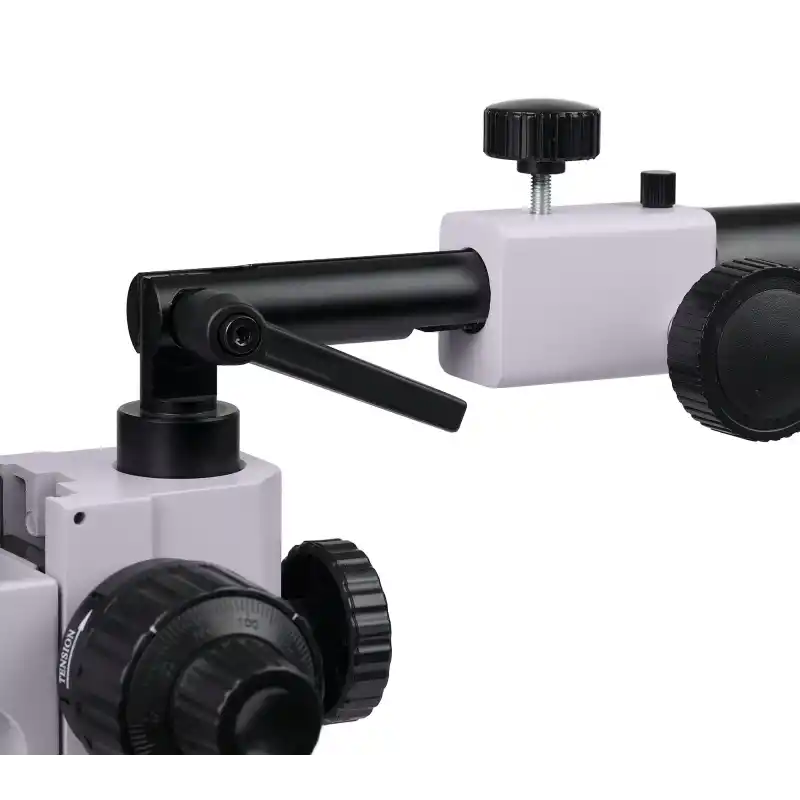

Sehpanın ucunda optik eksenin açısını değiştirmek için bir mekanizma bulunur. Operatör masa üzerindeki örneği belirli bir açıdan gözlemleyebilir. Bu özellik, değişikliklerin yapılmasını, lehimleme kalitesinin kontrol edilmesini ve kıvrımlı nesnelerin gözlemlenmesini kolaylaştırır.

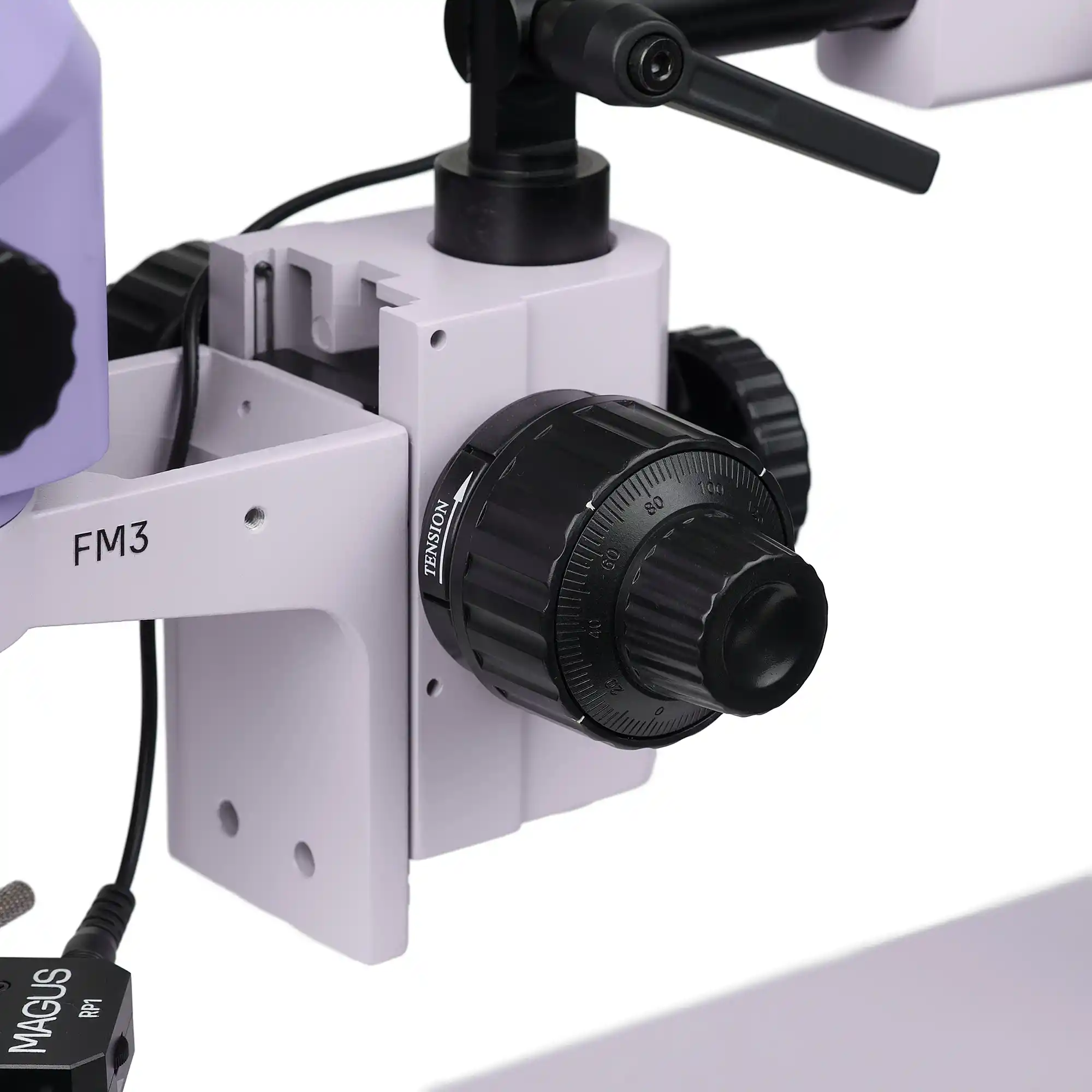

Odaklama mekanizması
Odaklama mekanizması kaba ve ince odaklama özelliklerine sahiptir. İnce odaklama, 40x üzeri büyütme oranları kullanılırken mikroskobun ayarlanmasını kolaylaştırır. Odaklama düğmeleri koaksiyeldir; başka deyişle bu düğmeler her iki tarafta da bulunur. Kaba odaklama gerilimi ayarlanabilir.
Aksesuarlar ve eksiksiz çözümler
Konforlu çalışma koşulları, operatörün üretkenliğini artırır. Eksiksiz çözümlerimiz, elektronik mühendislerinin deneyimlerine dayalı olarak geliştirilmektedir. MAGUS ayrıca bütçeniz ve tercihlerinizin yanı sıra yapılacak olan işlere dayalı olarak mikroskop kitini monte etmek için kullanabileceğiniz başka bileşenler de sunmaktadır. Tüm bunlara ek olarak ileride gerekli aksesuarlar ile kite takviye yapabilirsiniz.
Mikroskop özellikleri:
- Bir kamera takmak için dikey bir tüpe sahip trinoküler mikroskop başlığı
- Yakınlaştırma merceği, 8,4:1 yakınlaştırma oranı ile büyütme oranının odak kaybı olmadan sorunsuz bir biçimde değiştirilebilmesini sağlar
- Greenough optik tasarımın avantajları: geniş alan derinliği, yüksek çözünürlükte 3 boyutlu görselleştirme, kompakt tasarım ve makul fiyat.
- 0,5x yardımcı objektif merceği büyütme oranı, görüş alanı ve çalışma mesafesi için ek seçenekler sunar
- Genel sehpa mikroskop başlığının örnek üzerinde hassas bir biçimde konumlandırılması ve başlık pozisyonunda ince mikro ayarların yapılabilmesine imkan verecek şekilde çalışma alanını genişletir
- Odaklama mekanizması kaba ve ince odaklama özelliklerine sahiptir: mikroskobun büyütme aralığı genelinde konforlu bir biçimde çalışılabilir
- İki yansıtılan ışıklı aydınlatıcı: polarizasyon filtreli halka ışık ve kaz boynu ışık
- Talebiniz üzerine bileşenler değiştirilebilir ve ek aksesuarlar takılabilir
Kamera özellikleri:
- Kamera, HDMI arayüzü aracılığıyla, bir bilgisayara bağlanmadan ve yazılım yüklemesi olmadan bağımsız olarak çalışır. USB 2.0 arayüzü aracılığıyla bir bilgisayara bağlanır
- HDMI modundaki otomatik odaklama, görüntü keskinliğini ayarlamayı kolaylaştırır
- 1920x1080 px'lik kamera çözünürlüğü, görüntüleri Full HD bir monitörde görüntülemek için en iyi bir seçimdir
- HDMI üzerinden sağlanan 60 fps'lik hız, sarsıntı ve gecikmelerin olmadığı, sorunsuz bir görüntüleme sağlar
- Wi-Fi üzerinden sağlanan 25 fps'lik hız, odak ayarı ve yazılım görüntü işlemesi için yeterlidir
- SONY renkli CMOS sensör, düşük gürültülü performans ve yüksek ışık duyarlılığı sunar
- Yazılım fotoğrafçılık, video kaydı, düzenleme, harici monitörde görüntüleme ve doğrusal ve açısal ölçümler için işlevlerle donatılmıştır
Kit içeriği:
- MAGUS CHD30 dijital kamera (dijital kamera, HDMI kablosu (1,5 m), USB fare, 32 GB SD bellek kartı, USB Wi-Fi bağdaştırıcısı, 12 V/1 A (Avrupa) güç adaptörü, sürücüler ve yazılımı içeren depolama cihazı, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD20 LCD Monitör
- MAGUS Stereo 8TH mikroskop başlığı – objektif parçası ve göz merceği tüpleri
- Göz mesafeli ve diyopter ayarlı 10х/22 mm göz merceği (2 adet)
- MAGUS UT2 Mikroskop Sehpası
- MAGUS FM3 Odak Bağlantısı
- MAGUS LED RP1 Polarizöre Sahip Halka Işık
- MAGUS LED DGL2 Çift Kaz Boynu Işık
- MAGUS AL05 0,5х/177 mm Yardımcı Mercek
- MAGUS ZFA050 C-mount Adaptör
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 15x/16 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- 30x/8 mm göz merceği (2 adet)
- Yardımcı objektif merceği 1,5x
- Yardımcı objektif merceği 2x
- Halka ışık
- Sektör anahtarlamalı halka ışık
- Odak mesafesi ayarlanabilir 1x C-mount adaptör
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555024400 |
| Nakliye Ağırlığı | 25.55 kg |
| === Sınırlayıcı === | Mikroskop teknik özellikleri |
| Tip | stereo/enstrümantal |
| Mikroskop başlığı türü | üç gözlü |
| Kafa eğim açısı | 45° |
| Büyütme, x | 3.25 — 55 |
| Büyütme aralığı | 200x'e kadar |
| Yakınlaştırma oranı | 8,4:1 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10x/22 mm, uzun göz mesafesi (*isteğe bağlı: ölçekli 10x/22 mm, 15x/16, 20x/12, 25x/9, 30x/8) |
| Gözbebekleri arası mesafe, mm | 54 — 75 |
| Göz merceği diyopter ayarı, diyopterler | her bir göz merceğinde ±5 |
| Odak | koaksiyel, kaba (45 mm, kaba odaklama gerilim ayarlı) ve ince (0,002 mm) |
| Aydınlatma | LED |
| Parlaklık ayarı | yes |
| Güç kaynağı | AC güç kaynağı, 115–230/50/60 |
| Çalışma sıcaklığı aralığı, °C | 0 — 40 |
| Ek cihaz bağlama özelliği | yardımcı objektifler (1,5х, 2х) |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Optik şema | Greenough stereomikroskop |
| Uygulama | uygulamalı araştırma için |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan |
| Dijital kamera dahildir | yes |
| Yatay kol çapı, mm | 38 |
| Yatay kol uzunluğu, mm | 470 |
| Dikey kol çapı, mm | 38 |
| Dikey kol uzunluğu, mm | 493 |
| Yatay hareket aralığı, mm | 380 |
| Maksimum örnek yüksekliği, mm | 150 (herhangi bir yardımcı objektif merceği kullanılmadığında), 65 (0,5x yardımcı objektif merceği kullanıldığında) |
| Bağlantı pimi çapı, mm | 32 |
| Sehpa tabanı boyutları, mm | 252x252x30 |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | SONY CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 |
| Sensör boyutu | 1/1,9" (7,20x4,05 mm) |
| Piksel boyutu, μm | 3.75x3.75 |
| Otomatik odaklama | yes |
| Arabirim bağlayıcıları | HDMI 1,4, Wi-Fi |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, Wi-Fi adaptörü (USB) |
| Wi-Fi ayarları | 802.11n, 150 Mbps, 20 dBm |
| Işık duyarlılığı | 1120 mV ile1/30 s |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,06 ms – 918 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 25@1920x1080 (Wi-Fi), 60@1920x1080 (HDMI) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg |
| Video biçimi | *.asf |
| Spektral aralık, nm | 380–650 (IR-filtered) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | solid alüminyum |
| Kamera güç kaynağı | AC adaptörü 12 V, 1 A |
| AC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
